| Комплект системы GSM-видеонаблюдения на базе "Кадр-5" |  | АКБ-12 аккумулятор
Производитель: Topin
Аккумуляторная батарея для приборов охранно-пожарной сигнализации или источников резервного и бесперебойного питания. Необслуживаемая. Напряжение 12В. Ток 12А/ч. |
1 шт. | 860.00
|  | СКАТ-1200 И7 источник вторичного электропитания резервированный 4,5А
Производитель: Бастион
блок питания 12В, 4,5А (кратковременно до 7А) место под АКБ 7-12А/ч |
1 шт. | 3113.00
|  | BNC разъем для RG-58 (RG-59) под винт
Производитель: -
BNC разъем для RG-58 (RG-59) под винт |
1 шт. | 33.60
|  | КВК-2П-2х0,5 |черный| Кабель высокочастотный комбинированный для систем видеонаблюдения (цена за 1м.)
Производитель: -
|черный| Кабель высокочастотный комбинированный для систем видеонаблюдения Состав- Радиочастотный кабель: тип РК75 2-13, затухание (100МГц, дБ/м) 0,2 Жилы питания и управления: тип НВ 4, сечение, мм 2:0,5 кол-во:2 Оболочка: материал ПВХ, размер, мм (не более) 8 (200 м в бухте) |
1 шт. | 22.20
|  | КАДР-5 Система видеонаблюдения по GSM
Производитель: НАВТЕЛЕКОМ
Прибор, для передачи фото и видеоинформации с 1-4 телекамер CCTV в реальном времени по каналам сотовой связи (CSD/GPRS/SMS). Макс. размер 704 x 576 JPEG. Частота кадров (SQCIF: 128x96 точек), H.263, max (кадр/сек) 12; Uпит-12 В, Pmax-не более 5 Вт. Габариты 175х95х35 мм. 4 цифровых входа, 4 выхода 12В/02,А. Комплект поставки: USB-кабель; Антенна GSM 900/1800, разъём SMA; карта SD 2 Гб. От -20ºС до +50ºС; 127х140х35; m=300 гр. |
1 шт. | 7900.00
|  | PVCW-0122C NEW 3.6mm видеокамера день/ночь, 1/3 Sony, 420ТВл, ИК-подсветка 8м, 12В
Производитель: Polyvision
|3.6mm серебро| цветная камера 1/3 Sony, 420 твл. день/ночь, водонепроницаемая, ИК-8м, 12В |
1 шт. | 2100.00
|

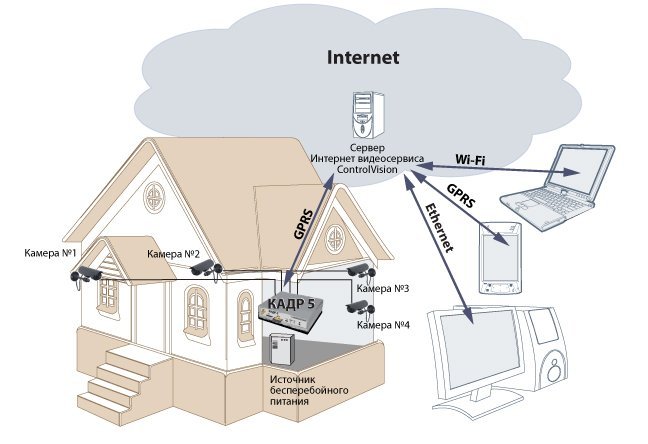

Как работает система КАДР-5 и видеосервис
ControlVision?
К устройству КАДР-5 подключается от одной до четырёх
аналоговых видеокамер. Информация от видеокамер в устройстве КАДР-5
преобразуется в цифровой видеопоток и передается на сервер
интернет-видеосервиса ControlVision. Владелец устройства КАДР-5 с
помощью персонального компьютера или смартфона и установленными на них
специальными программами также подключается к серверу сервиса
ControlVision. Принимаемый цифровой видеопоток после преобразования
отображается на экране компьютера или смартфона пользователя в формате
обычного видеосюжета в реальном масштабе времени.
Чем отличается система КАДР-5 от других цифровых систем
видеонаблюдения?Главным отличием системы КАДР-5 от существующих
цифровых систем видеонаблюдения является то, что от обычных аналоговых
видеокамер "живое видео" может передаваться от удалённого объекта до
коммуникационного сервера по узкополосному GPRS каналу связи GSM сети.
В устройстве для сжатия видеопотока использован кодек H.263,
модифицированный для уменьшения передаваемой информации. Кроме того,
для борьбы с пропаданием информационных пакетов в сети Интернет в
системе используются уникальные алгоритмы помехоустойчивого кодирования.
Назначение системы видеонаблюдения
Система КАДР-5
является малогабаритной беспроводной системой видеонаблюдения.
Устройство предназначено для установки на стационарных объектах с целью
мониторинга их состояния посредством получения и анализа оцифрованных
изображений и видеоинформации по каналам сотовой связи стандарта GSM/GPRS.
Система предоставляет возможностькруглосуточного
мониторинга объектов из любой точки мира на экране
персонального компьютера илисмартфона с
помощью интернет видеосервиса.
Система может применяться для видеоконтроля частных, служебных
и технологических помещений:
- квартир, дач, гаражей;
- офисов, торговых точек, складов;
- стройплощадок, АЗС.
Основные технические характеристики
| Количество входных видеоканалов |
4 |
| Тип видеосигнала |
PAL |
| Допустимый уровень видеосигнала (В) |
0.5 - 2.0 |
| Входное сопротивление видеовходов
(Ом) |
75±10% |
| Формат сжатия видео |
H.263 |
| Алгоритм коррекции ошибок передачи
видео (FEC) |
COP-3 |
| Формат сжатия изображений |
JPG
|
Формирование черно-белых и цветных
изображений
|
есть
|
Разрешение видео
|
352x288 (CIF),
176x144 (QCIF),
128x96 (SQCIF)
|
| Максимальная частота кадров (SQCIF)
(кадр/сек) |
12 |
Разрешение изображений
|
704x576 (4CIF),
352x288 (CIF),
176x144 (QCIF)
|
Тип карты памяти
|
SD до 2 Гб
(в вер. от 5.72 до 32 ГБ)
|
Тип файловой системы карты памяти
|
FAT-16
(в вер. от 5.72 FAT-16/32)
|
Детектор движения
|
Есть в вер. от 5.72 |
Количество входных дискретных линий
|
4
|
Количество выходных дискретных линий
|
4
|
Проводной интерфейс
|
USB
|
Часы реального времени с
независимым питанием
|
есть
|
Внутренний GSM-модем
|
есть
|
Разъем для внешней GSM антенны
|
SMA
|
Разъем SIM карты
|
есть
|
Напряжение питание (Vвх) (В)
|
+12В ± 10%
|
Потребляемая мощность (Вт), не более
|
5
|
|
Устройство устойчиво к воздействию следующих
климатических и механических факторов:
|
|
| - температура окружающего воздуха |
от -20 до +50
°C |
- относительная влажность
окружающего воздуха
|
до 80% при
температуре +35°C
|
Максимально допустимая перегрузка
при ударах (не более)
|
5g
|
Габаритные размеры устройства (мм)
|
127x140x35 |
Решаемые задачи
В процессе функционирования система видеонаблюдения КАДР-5
решает следующие задачи:
- позволяет получать онлайн
видеоинформацию о состоянии удаленного объекта с одной из четырех
подключенных видеокамер по каналамGSM/GPRS;
- фиксирует видеоинформацию на карту памяти SD;
- автоматически управляет степенью сжатия и частотой кадров
видеоинформации при ее передаче;
- выполняет периодическую запись изображений с выбранных
видеокамер в формате JPG;
- выполняет отправку сообщений с изображениями по электронной
почте при срабатывании детектора движения;
- по SMS команде отправляет
сообщение с изображениями по электронной почте;
- при активизации входных линий
выполняет запись изображений с выбранных видеокамер;
- обеспечивает перевод устройства в режим
«Охрана», либо в режим
«Ожидание» при активизации входной статусной линии
или по SMS команде;
- позволяет дистанционно управлять выходными
линиями;
- позволяет дистанционно выполнять просмотр файлового архива
на карте памяти.
Общие принципы
функционирования- Каналы передачи информации
Устройство обеспечивает передачу данных по следующим каналам:
- по GPRS с помощью видеосервиса;
- по прямому модемному соединению GSM (CSD);
- по USB.
Прием данных осуществляется на персональном компьютере или
смартфоне:
- по TCP/IP в случае использования видеосервиса;
- через GSM модем при использовании устройством прямого
модемного соединения CSD;
- через виртуальный последовательный порт при использовании
устройством USB канала (только компьютер).
При работе по GPRS каналу для
обеспечения обмена данными между устройством и пользовательской
программой используется промежуточный сервер с фиксированным IP
адресом. Обмен данными в этом случае осуществляется по протоколу UDP.
Устройство регистрируется на сервере и ожидает запрос на подключение от
программы пользователя.
При работе по CSD каналу устройство ожидает входящего
подключения по прямому модемному соединению. Также обеспечивается
обработка SMS сообщений и отправка электронной почты.
ВНИМАНИЕ! Устройство не обеспечивает одновременную передачу
данных по каналам GPRS и CSD. Текущий канал определяется настройками
устройства. Для изменения канала передачи данных требуется его
перезагрузка.
Работа с устройством по каналу USB используется для его
начальной настройки, проверки изображений с видеокамер при монтаже, а
также для диагностики.
Видео
При передаче видео используется
алгоритм сжатия на основе стандартаH.263.
Устройство обеспечивает управление степенью сжатия (качеством
изображения) и частотой кадров в зависимости от пропускной способности
канала.
Программное обеспечение
Предлагаемое программное обеспечение
позволяет работать с устройством по каналам USB, TCP/IP и CSD (через
внешний GSM модем). Программа обеспечивает отображение видеоинформации
на экране компьютера, позволяет просматривать и изменять параметры
работы устройства, а также обеспечивает возможность работы с его
файловым архивом.
Основные режимы работы
Основными режимами работы устройства являются режимы:
«Наблюдение», «Ожидание» и
«Охрана».
В
режиме «Охрана»
устройство выполняет периодическую запись изображений на карту памяти
SD, а также отправку изображений по электронной почте при срабатывании
детектора движения. Также производится обработка событий, связанных с
активизацией входных линий. Перевод устройства в режим
«Охрана» осуществляется при активизации статусного
входа или путем выдачи команды (с помощью клиентской программы или
SMS). Данный режим предназначен для автономной работы устройства, когда
не требуется непосредственный контроль текущего видеоизображения.
В режим «Наблюдение»
устройство переходит по команде запуска передачи видео. В этом режиме
осуществляется передача видеоизображения с выбранной камеры по каналу
GPRS или CSD. Одновременно производится запись видео на карту памяти SD
в специальном формате JAV. Периодическая запись отдельных изображений
при этом блокируются. Выход из режима «Наблюдение»
производится по команде остановки передачи видео.
В режиме «Ожидание»
периодическая запись изображений, отправка почты и обработка событий,
связанных с активизацией входных линий не выполняются.
Устройство сохраняет файлы на карте
памяти в стандартном формате файловой системы FAT-16 или FAT-32.
Используя считыватель карт памяти формата SD, можно выполнять прямой
перенос файлов на персональный компьютер.
|
