Все про IP-видеонаблюдение


Поделиться:

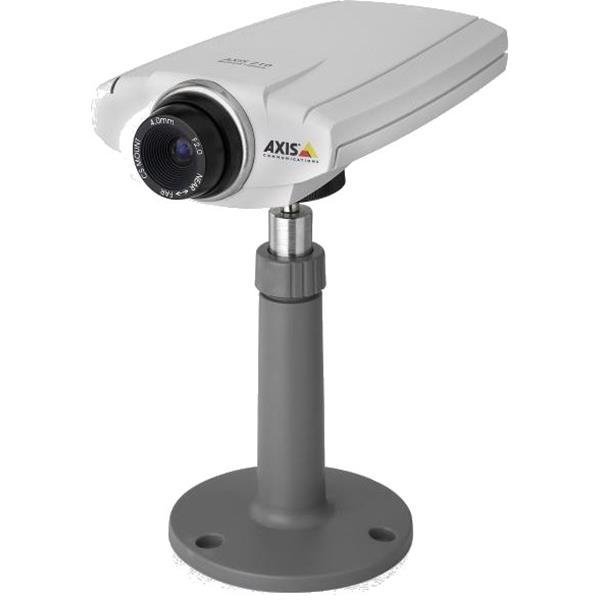

Что такое IP-камера
История создания IP-камеры
Как устроена IP-камера
Преимущества сетевой (IP) камеры перед камерой
Как подключить IP-камеру по локальной сети.
Как получить доступ к IP-камере через Интернет
Как с помощью IP-камер построить систему безопасности

Что такое IP-камера

IP-камера - это стационарно установленная камера, имеющая встроенный IP-сервер, сетевой интерфейс и подключающаяся непосредственно к  LAN/ WAN/ Internet. Многие сетевые камеры имеют такие дополнительные средства как: детекторы движения, отправка сообщений по e-mail, работа с модемом, подключение внешних датчиков и пр. Пользователи могут обращаться к камере посредством стандартного IP браузера. В зависимости от настроек, доступ к видеоизображению, полученному IP-камерой, может быть открыт всем пользователям сети или только авторизованным пользователям.

История создания IP-камеры

Все началось в одной из компьютерных лабораторий Кембриджа еще в начале 90-х годов прошлого века, когда Глобальная паутина только-только начинала свое победоносное шествие по планете. Группа ученых, человек 15-20, работала над проектом в области сетевых технологий. Условия работы были спартанскими - на всю команду приходилась всего одна кофеварка, которая не могла удовлетворить потребности всего коллектива. История создания web-камерыОсновная работа велась в лаборатории, персонал жил в этом же здании, но в другой его части. Чтобы подхлестнуть мыслительный процесс чашечкой бодрящего напитка, участники научного проекта были вынуждены часто посещать коридор, находившийся этажом выше, где и располагалась кофеварка. Зачастую такие походы терпели крах, так как некоторые коллеги уже успевали опорожнить вожделенную емкость. Ситуация требовала нестандартного решения, и оно было найдено.
Один из компьютеров в лаборатории имел устройство видеозахвата (frame grabber). К нему подключили камеру, которая была направлена на объект наблюдения. Этот же компьютер играл роль IP-сервера за счет специально написанного программного обеспечения. Желающие знать, есть ли кофе, должны были запустить на своем компьютере клиентское ПО, соединяющееся с сервером. В результате на удаленном компьютере в маленьком окошке выводилось черно-белое изображение, обновляющееся три раза в минуту. Заметка об этом интересном комплексе была опубликована в журнале Comm-Week 27 января 1992 года. С момента появления первых прототипов IP-камер прошло не так уж много времени, но они уже превратились во вполне сформировавшийся, отдельный класс устройств, делающих повседневную жизнь проще, удобнее и веселее.

 Как устроена IP-камера

Она состоит, прежде всего, из сенсора.
Очень часто вместо стандартных CCD-матриц для видеонаблюдения используются более дешевые CMOS-сенсоры. Хотя они имеют более низкую чувствительность и не слишком хорошую цветопередачу, их использование позволяет сильно удешевить устройство, поскольку эти сенсоры представляют собой «все в одной микросхеме» с цифровым выходом данных.
Далее: в состав сетевой камеры входит микропроцессор для компрессии видео и детектирования движения (или просто микросхема компрессора). Наиболее популярен JPEG, как самый простой и дешевый; достаточно часто используется также MPEG4, наиболее редким и дорогим является MPEG2. С завершением действия патента на арифметическое кодирование приобретает популярность WaveLet. И наконец, в состав сетевой камеры входит сетевой контроллер 10/100 Мбит/с.

Устройство и принцип работы IP-камеры

Современная IP-камера представляет собой цифровое устройство, производящее видеосъемку, оцифровку, сжатие и передачу по компьютерной сети видеоизображения. Как устроена web-камераПоэтому в состав IP-камеры входят следующие компоненты:
- ПЗС-матрица
- объектив
- оптический фильтр
- плата видеозахвата
- блок компрессии (сжатия) видеоизображения
- центральный процессор и встроенный IP-сервер
- ОЗУ
- флэш-память
- сетевой интерфейс
- последовательные порты
- тревожные входы/выходы
В качестве фотоприемника в большинстве IP-камер применяется ПЗС-матрица (ПЗС, CCD – прибор с зарядовой связью) – прямоугольная светочувствительная полупроводниковая пластинка с отношением сторон 3:4, которая преобразует падающий на нее свет в электрический сигнал. ПЗС-матрица состоит из большого числа светочувствительных ячеек. Для того, чтобы повысить световую чувствительность ПЗС-матрицы, нередко формируют структуру, которая создает микролинзу перед каждой из ячеек. В технических параметрах IP-камеры обычно указывают формат ПЗС-матрицы (длина диагонали матрицы в дюймах), число эффективных пикселей, тип развертки (построчная или чересстрочная) и чувствительность. Типичная IP-камера содержит объектив, оптический фильтр, ПЗС-матрицу, схему цифровой обработки изображения, схему компрессии изображения, и IP сервер для подключения к сети. Каждая сетевая видеокамера имеет свой собственный IP-адрес, вычислительные функции, и встроенное программное обеспечение, что позволяет ей функционировать как IP сервер, FTP сервер, FTP клиент и клиент e-mail. Наиболее современные сетевые видеокамеры включают и много других привлекательных функций, таких как детектор движения, вход/выход тревоги и поддержка e-mail.

 Преимущества сетевой (IP) камеры перед камерой на основе PC

Со встроенным IP-сервером,  для передачи полученного изображения по сети, сетевая камера не нуждается в прямом подключении к компьютеру или любым другим аппаратным или программному средствам.

 Преимущества сетевой (веб) камеры перед камерой на основе PC

Сетевая камера

Камера на основе PC
 Гибкость Размещая камеру где угодно, Вы можете подключить ее с сетью с помощью модема, сотового телефона, или беспроводного адаптера. Прикрепленная PC камера должна быть в пределах 3 метров от компьютера.
 Функциональные возможности Все видео оперативно передается по сети без каких либо задержек и дополнительного оборудования.  Помимо камеры Вам всегда необходим компьтер и программное обеспечение.
 Инсталляция Вы устанавливаете  только IP-адрес и камера готова к работе Инсталляция драйверов и программного обеспечения на PC усложнена.
 Легкий в использовании Вы можете управлять и рассматривать изображения, используя стандартный IP-браузер на любом PC. Вы будете нуждаться в определенном программном обеспечении и  у Вас будет отсутсвовать возможность в удаленном администрировании.
 Стабильность Камера работает без любых дополнительных компонентов, давая большую стабильность.  Помимо камеры, стабильность ее работы зависит и от стабильности компьютера и программного обеспечения.
 Качество Высокое качество при использование MJPEG Используются компоненты не высокого качества, отсюда небольшое разрешение.
 Стоимость Стоимость сетевой камеры это только стоимость сетевой камеры.  Стоимость решения = Общая стоимость камеры + компьютер + программное обеспечение.

 Как подключить IP-камеру по локальной сети.

Вам потребуются следующие компоненты: компьютер, свитчер, сетевая камера и локальная сеть Ethernet. Также существуют варианты беспроводного подключения

.

Пример организация видеонаблюдения в Офисе за входной дверью

Шаг 1: Идентифицируйте ваши потребности

- Вы хотите использовать камеру только в закрытом помещении? Или для наружного использования?

- Вы хотите камеру с фиксированным углом обзора или с переменным, который позволит Вам удаленно осуществлять панорамирование, наклонять или изменять масштаб изображения?

- Вам потребуются дополнительные опции, типа детектора движения, сигнального уведомления, питания камеры по Ethernet, аудио?

- Вы хотите просто наблюдать или также осуществлять запись за происходящим?

- Вам требуется защита камеры от внешнего воздействия?

- Определите, сколько камер вам понадобиться для ваших потребностей.

Шаг 2: Системные требования

Если в Вашем здании еще не проложена локальная сеть, которая позволяет Вам просто включать сетевую камеру в сетевой выход, то Вы будете потребуется следующее оборудование:

- свитчер, который будет служить центральной точкой подключения между вашей сетевой камерой и вашим местным компьютером

- по крайней мере два кабеля Ethernet: один, чтобы подключить вашу сетевую камеру со свитчером и другой, чтобы подключить местный со свитчером Ваш компьютер.

Шаг 3: Инсталляция.

- Соедините все устройства друг с другом через свитчер

Шаг 4: Назначьте адрес IP для сетевой камеры.

- Вы должны назначить адрес IP для вашей сетевой камеры так, чтобы Вы смогли обратиться к ней через IP-браузер на вашем местном компьютере. Вы можете выбрать между автоматическим и статическим адресом IP. Статический адрес IP рекомендуется, поскольку Вам не придется каждый раз искать IP-адрес камеры.

Для установки IP-адреса сетевой камеры. Вы можете использовать программное обеспечение, которое находится на компакт-диске, который идет с продуктом, или может быть загружен с сайта производителя или при помощи метода протокола определения адресовили утилиты ping. В любом случае всю информацию Вы найдете в инсталляционным руководстве к сетевой камере

Шаг 5: Закончите инсталляцию сетевой камеры.

Как только адрес IP был назначен, Вы можете открыть IP-браузер на вашем местном компьютере и ввести в поле адреса IP-адрес сетевой камеры. Для новых посетителей с IP-браузером Internet Explorer,  браузер спросит , хотите ли Вы загрузить программу для работы с камерой. Эта программа является обязательной для того, чтобы смотреть оперативное видео с видеосервера или видеокамеры. Она также обеспечивает управление форматами MPEG-2, MPEG-4, аудиопотоками, детектором движения и панорамированием/ наклоном/ изменением масштаба изображения в окне браузера. (Другие IP-браузеры могут иметь родную поддержку потоков видео и не требуют установки дополнительных компонентов.)

Щелкнуть кнопкой "Yes", чтобы установить программу

 Как получить доступ к IP-камере через Интернет

Пример: После того, как Вы уже получаете изображение с IP-камеры на свой компьютер, Вы решаете, что было бы неплохо иметь возможность обратиться к камере везде, где есть Интернет. Например, как владелец магазина, Вы хотите контролировать действия в магазине из Вашего дома, вместо необходимости присутствовать каждую минуту на рабочем месте

Шаг 1: Системные требования

Сценарий A)

Если ваше здание (где должна быть расположена камера) уже подключено через Ethernet к Провайдеру услуг интернета (поставщик интернет-сервиса), просто настройте учетную запись, включите сетевую камеру в свитчер через сетевой выход, и Вы должны получить для сетевой камеры динамически назначенный общественный IP-адрес. Следуйте за инсталляционными командами для сетевой камеры. Специальное программное или утилита к IP-камере будут полезны в идентификации адреса IP.

Поскольку назначенный адрес IP может быть изменен вашим поставщиком интернет-сервиса (из-за ограниченной поставки адресов IP, разделяемых среди ее клиентов), узнать, как Вы можете закрепить за камеры определенный IP-адрес Вы сможете в Шаге4 ниже.

Сценарий  B)

Если ваше здание не оснащено доступом Ethernet, то в большинстве случаев Вам могут потребоваться следующие устройства:

- широкополосный модем для соединения ассиметричной цифровой абонентской линии (обычно поставляемый вашим поставщиком интернет-сервиса) или кабельным телевидением

- широкополосный маршрутизатор, который еще может называться Интернет-Шлюзом,  (Широкополосный маршрутизатор позволяет пользователям локальной сети совместно использовать единственное подключение к Интернету. Он также служит как интерфейс между Интернетом, Провайдером и Ллокальной Сетью .)

- свитчер, который позволяет различным устройства из сети общаться непосредственно друг с другом и дает возможность устройствам из локальной сети иметь отдельные IP-адреса ),

ПРИМЕЧАНИЕ: Большинство широкополосных маршрутизаторов имеет встроенную функцию СВИТЧЕРА, таким образом отдельное оборудование не требуется

- сетевая камера

- локальный компютер

- компьютер для удаленного наблюдения

Шаг 2: Назначьте IP-адрес для вашей камеры

- Так как широкополосный маршрутизатор типично назначает автоматические, локальный адреса IP для устройств из локальной сети, такие адреса IP имеют свойства изменяться. Статичный (постоянный) IP-адрес рекомендуется для сетевой камеры. Чтобы назначать статичный IP-адрес, узнайте диапазон IP-адресов маршрутизатора, который, например, может быть от 192.168.0.2 до 192.168.0.35. Если Вы захотите использовать IP-адрес вне диапазона, типа 192.168.0.100, как статичный адрес IP для камеры, вероятно, что Вы не будете рисковать, что Ваше устройство будет конфликтами с другими устройствами, которые получают автоматические адреса.

- Установка адреса IP для вашей камеры может быть сделана тремя различными способами, как указано в руководстве камеры. Как только адрес IP назначен, установите подсеть, и шлюз (эта информация может быть получена из маршрутизатора), и сконфигурируйте параметры настройки камеры: пароль, зарегистрированные пользователи для обеспечения ограничения доступа к камере.

Шаг 3: Переадресация портов

- Широкополосный маршрутизатор, как упомянуто ранее, обеспечивает интерфейс между Интернетом, Провайдером и Локальной Сетью. Маршрутизатор получает внешний адрес IP от поставщика интернет-сервиса и поставляет внутренние (локальные) IP-адреса для устройств в локальной сети.

Чтобы получать доступ к сетевой камере, постоянно находящейся в локальной сети, Вы должны идентифицировать внешний адрес IP вашего маршрутизатора (см. руководство вашего маршрутизатора), и сконфигурировать Ваш маршрутизатор так, чтобы внешний адрес IP был направлен к статичному, местному IP-адресу сетевой камеры. Этот процесс называют открытием порта; то есть, когда Вы печатаете внешний адрес IP маршрутизатора из любого сетевого компьютера, Интернет определяет местонахождение вашего маршрутизатора, в свою очередь перенаправляет ваш запрос к локальному адресу IP, который назначен для сетевой камеры.

  - Запустите IP-браузер и войдите на встроенные IP-страницы маршрутизатора через Вход к страницам конфигурации маршрутизатора.

- Найти пункт меню "переадресация портов" (или подобный), с таблицей примерно как показано ниже:

    Сервисное название Порт начала Порт конца Адрес IP сервера
    FTP 21 21 Не сконфигурировано
    HTTP (Сеть) 80 80 Не сконфигурировано
          Не сконфигурировано



     Так как камера посылает свое видео по HTTP, Вы должны конфигурировать обслуживание HTTP таким образом:



    Сервисное название Порт начала Порт конца Адрес IP сервера
    FTP 21 21 Не сконфигурировано
    HTTP (Сеть) 80 80 192.168.0.100
    Unofficial порт 80xx 80xx 192.168.0.10x

 - Сохраните конфигурацию в маршрутизаторе и выйти из страниц конфигурации. Конфигурация выполнена. Любые запросы, достигающие внешнего адреса IP маршрутизатора на порту 80 будут теперь отправлены адресу IP камеры: 192.168.0.100.

- Если Вы хотите сделать доступной через Интернет больше чем одну сетевую камеру , то Вы должны использовать дополнительные(unofficial) порты маршрутизатора, типа 80xx и связывать их с сетевым адресом IP камеры.

Шаг 4: Что Вы можете сделать, если ваш поставщик интернет-сервиса часто меняет Dfi внешний адрес IP

- Создать учетную запись в службе DNS которая обслуживает и регистрируют доменные имена (например http://www.nic.ru/ и т.п.) и привязать его к   внешнему IP-адресу. Имя домена, типа www.IP-kamera.ru, является понятным пользователю, его просто запомнить, а Вы можете назначить каждому домену свое сетевое устройство, т.е. его IP-адрес . Всякий раз, когда IP-адрес маршрутизатора будет меняеться, это будет автоматически зарегистрировано службой DNS,  для того чтобы обновить Ваш IP-адрес таким образом, чтобы Вы по одному и тому же адресу имели возможность обращаться к Вашей сетевой камере.

- Большинство широкополосных маршрутизаторов имеет родную поддержку DNS, типа http://www.dyndns.org./

- Другая альтернатива: можно купить или арендовать статичный внешний IP-адрес у вашего поставщика интернет-сервиса.

Как с помощью IP-камер построить систему IP-видеонаблюдения.

Эффективный способ расширения систем безопасности в строительстве, на фабрике, в больнице или университетском городке состоит в том, чтобы использовать уже существующую инфраструктуру:

- В течение дня, охранники смотрят монитор в диспетчерской

- Ночью и в выходные, наблюдение может выполнятся отдаленно на пункте центрального наблюдения, обслуживающем несколько компаний

- Встроенный детектор движения может вызвать тревогу и начать запись тревожного события

- В случае тревоги, руководитель службы безопасности может рассмотреть изображения на самом близком к нему компютере или удаленночерез подключение к Интернету.

Изображения могут раниться в компьютере на предприятии или на сервере поставщика интернет-сервиса (провайдера). Хранение изображений в отдаленных местоположениях устраняет риск, что злоумышленник унисчтожит свидетельства преступлений.

Камеры могут также посылать изображения автоматически главному компьютеру, или главный компьютер сам может отыскивать изображения с камер. Если на главном компьютере установлена система Windows, можно использовать специальное программное обеспечения, разработанного для сетевых камер. Программа может отображать картинку в реальном времени или работать с архивами. Когда срок хранения видеоизображений становится, например, две недели, программа их автоматически стирает.
