OSNOVO - Специальная грозозащита оборудования HDCVI, HDTVI и AHD

Устройства защиты цепей видео HDCVI / HDTVI / AHD от грозы и скачков напряжения. При использовании сигналов видео HDCVI / HDTVI / AHD вам необходимы устройства OSNOVO: специальная линейка SP-HSP-HCSP-H16C для грозозащиты оконечного оборудования - видеокамер, видерегистраторов и т.п. Устройства обладают полосой пропускания до 80 МГц, позволяя тем самым передавать исходный сигнал без потери разрешающей способности и цветности и защищают оборудование от индуцированных токов и перенапряжений, в т.ч. вызванных атмосферными электрическими разрядами. Для этого в устройствах OSNOVO используeтся двухступенчатая защита: грозоразрядники и защитные TVS-диоды.
Устройства грозозащиты SP-H, SP-HC, SP-H16C могут использоваться в системах видеонаблюдения HDCVI / HDTVI / AHD, смонтированных как в помещении, так и на улице, для предотвращения выхода из строя уличного оконечного оборудования: видеокамер, видеорегистраторов и т.п.

Особенности оборудования:
 Тип видеосигналов: HDCVI, HDTVI, AHD;
 Количество каналов: 16 для SP-H16C и 1 для SP-H, SP-HC;
 Тип подключения: Под коаксиальный кабель BNC - разъемы для SP-HC и SP-H16C;
 Тип подключения: Под витую пару - клеммники для SP-H;
 Полоса пропускания видеосигнала: до 80 МГц;
 Рабочая температура: - 40…+ 85°C;
 Защита: от грозовых разрядов и от скачков напряжения;
 Возможность крепления на DIN-рейку для SP-H, SP-HC;
 Возможность монтажа в 19” стойку для SP-H16C.

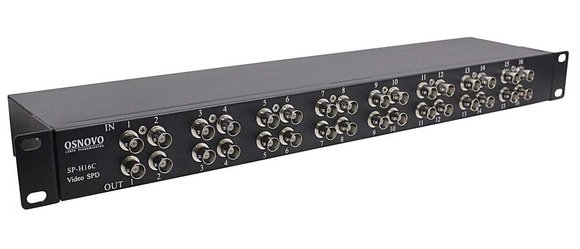

SP-H16C

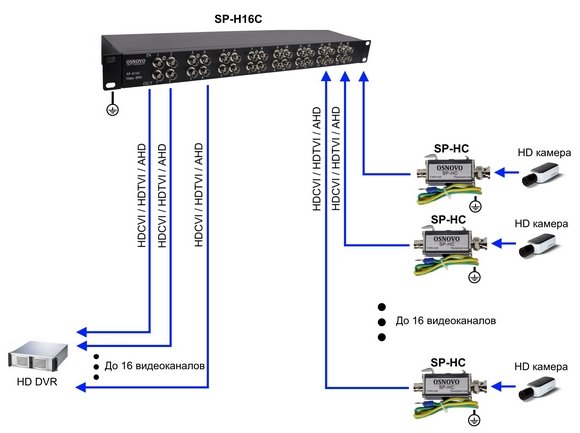

Схема подключения SP-H16C:

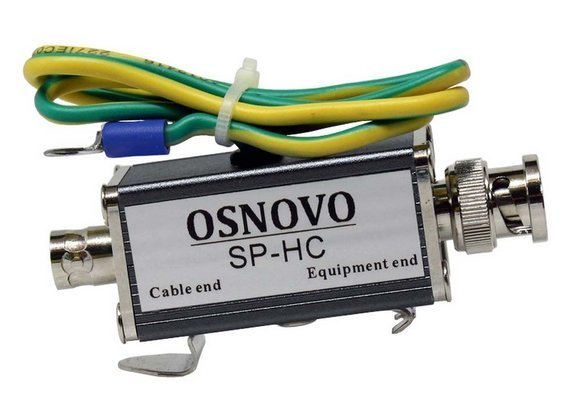

SP-HC

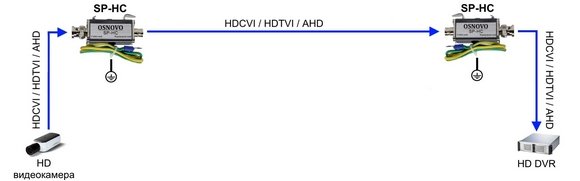

Схема подключения SP-HC:

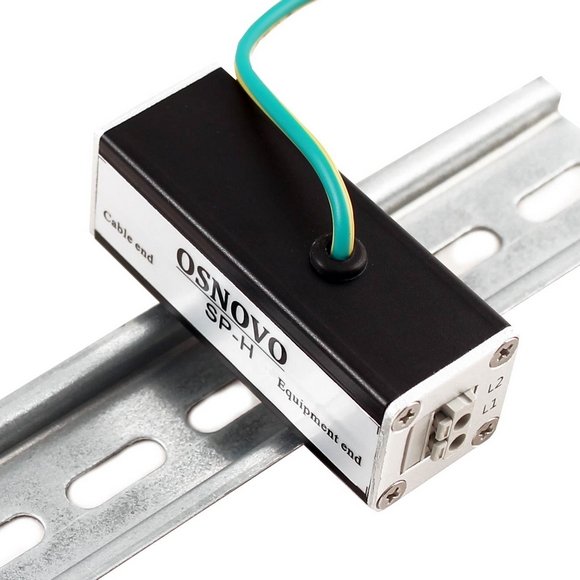

SP-H

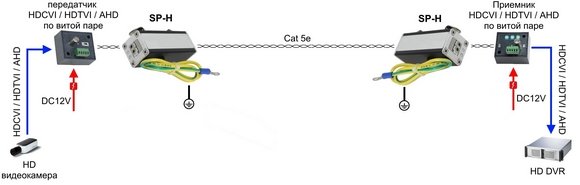

Схема подключения SP-H:

Вторник 27 Декабря, 2016
