SC&T - Пассивно передаём HDMI по витой паре до 70м

Тайваньский производитель SC&T представил новое надёжное устройство, состоящее из передатчика HE01SET и приемника HE01SER, которые не требуют для своей работы блока питания при условии, что выход на устройстве источнике сигнала HDMI обеспечивает необходимое напряжение TMDS = 1.2 Vp-p и DDC = 5V. Если выходное напряжение ниже, то передатчик HE01SET можно запитать от внешнего БП 5V через кабель Micro USB, который идет в комплекте.

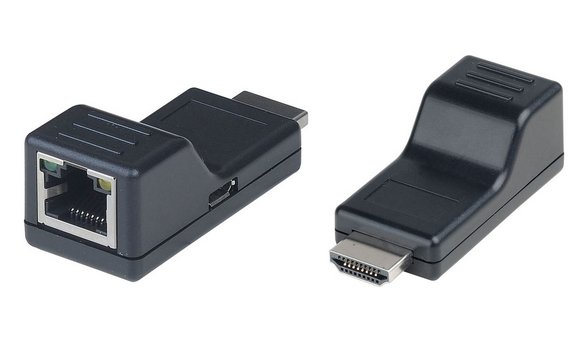

HE01ERK

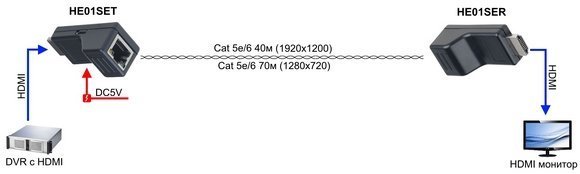

Схема:



 Особенности:

  •     Подходит для DVR и NVR устройств;
  •     Максимальное расстояние передачи HDMI - 70м при разрешении 1280х720,
  •     Расстояние передачи HDMI - 40м при разрешении 1920х1200;
  •     Поддержка HDMI 1.3 2.25 Гбит/с;
  •     Рекомендуемый кабель: UTP Cat5e до 30м, UTP Cat6 более 30м
  •     Миниатюрные размеры ШxВxГ, мм: 20,2 х 24 х 57,5
  •     Рабочая температура: -40 °…+55 °С


Четверг 09 Ноября, 2017
