ДИП-3СУ (ЗАО ИРСЭТ) (ТУ 4371-001-27456886-97) извещатель пожарный дымовой оптико-электронный

Код: [406-966] Наличие:
На складе в Москве: много
Описание
Технические характеристики:

У извещателя ИП 212-3СМ в дежурном режиме мигает красный светодиод.

Чувствительность извещателя, дБ/м, диапазон 0,05 ÷ 0,2
Напряжение питания, В, 9 ÷ 28
Ток потребления в дежурном режиме, мкА, не более 50
Ток потребления в режиме «ПОЖАР», мА, диапазон 18 ÷ 25
Степень защиты оболочки IP 30
Диапазон рабочих температур, 0С минус 40 ÷ плюс 55
Относительная влажность воздуха,  % 93 % при + 40 0С
Масса, кг, не более 0.1
Габариты (диаметр/высота), мм, не более 88.5×49.5
Степень жесткости по устойчивости к радиочастотному электромагнитному полю (ГОСТ Р 51317.4.3) 3
Средний срок службы, лет, не менее 10

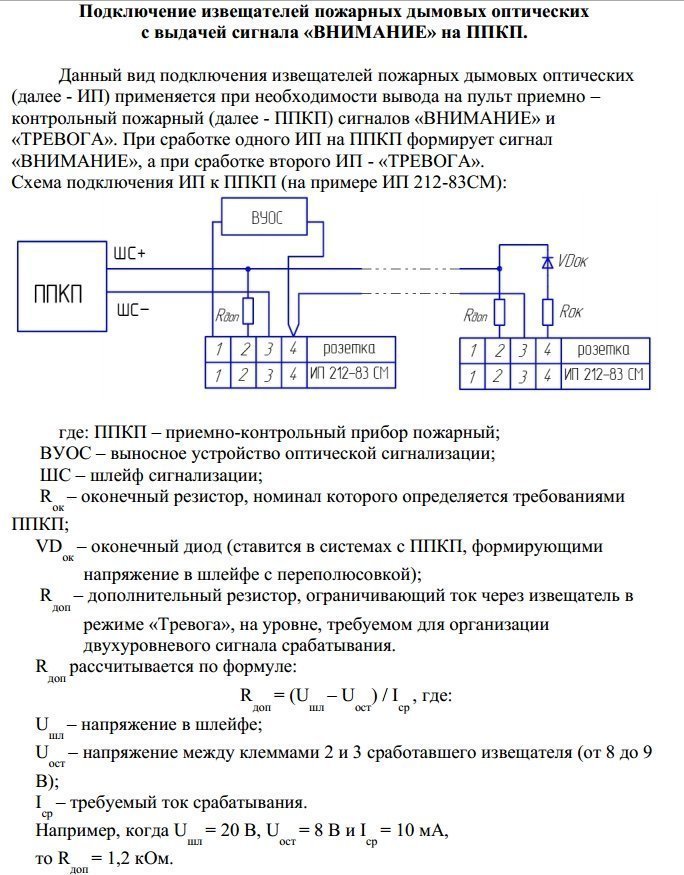

Схема включения для определения «Пожара» по одному извещателю


Схема включения для определения «Пожара» по двум извещателям

Схема и номиналы оконечного устройства, определяют производители ППК.

R доп. рассчитывается по формуле R доп. = (Uшс – Uост.) / Iпож.,

гдеUшс – напряжение шлейфа,

Uост. – напряжение на зажимах извещателя при срабатывании,

Iпож. – ток в цепи извещателя, определяемый ППК как сигнал «Пожар»

Таблица номиналов резисторов для извещателей ИП 212-3СУ (СМ) ТУ 4371-001-27456886-97 при подключении сопротивления добавочного резистора.

Типы ППК
Номинальное значение сопротивления добавочного резистора
 Гранит  1КОм ± 5% 0,125Вт
 ВЭРС ПК  1КОм ± 5% 0,125Вт
 Сигнал 20П(М)  1,5КОм ± 5% 0,25Вт
 Гранд Магистр  820 Ом ± 5% 0,125Вт


ЗАО «ИРСЭТ-ЦЕНТР», одно из старейших предприятий на рынке безопасности, разработало новую версию легендарного дымового пожарного извещателя ИП 212-3СУ(СМ).
Новое поколение пожарных извещателей ИП 212-3СУ(СМ), сохраняя все достоинства своих предшественников, отличается еще большим удобством монтажа и обслуживания, высокой чувствительностью при отсутствии ложных срабатываний (в том числе и от люминесцентных светильников), малой инерционностью. При этом ток потребления снизился более чем в 2 раза (до 50 мкА)! Кроме того, новый извещатель ИП 212-3СУ(СМ) выполнен в современном корпусе небольших размеров, имеет значительно более эффективную систему тестирования, защищен от пыли и от насекомых, его розетка сконструирована для подключения огнестойкого кабеля FRLS и FRHF, имеет 5-й контакт для подключения дополнительного резистора в двухпороговых шлейфах. Современные конструкторско-технологические решения позволили снизить цену на обновленный ИП 212-3СУ(СМ).


Дымовая камера. Основу дымового оптико-электронного извещателя составляют:

Оптическая пара – светодиод + фотодиод (рис. 1 а) и дымовая камера (рис. 1 б, в), которые определяют технические и эксплуатационные характеристики. Двухуровневая дымовая камера нового извещателя ИП 212-3СУ(СМ) явилась результатом большого объема математического моделирования и экспериментальных исследований. Нижняя ее часть идеально согласована с горизонтальными потоками дыма, распространяющимися под перекрытием. Вертикальные пластинки образуют 12 симметричных секторов и обеспечивают равномерное поступление дыма с любого направления в центральную область дымовой камеры (рис. 1 в), объединенную с ее верхнем уровнем, в котором установлена оптопара, эффективно защищенная тем самым от пыли и от внешней засветки. Внутренняя стенка верхнего уровня дымовой камеры так же впервые сконструирована из 12 «ловушек» излучения светодиода, ячейки цилиндрической формы с минимальным уровнем переизлучения являются имитаторами черного тела (рис. 1 б). Это снижает уровень отраженного сигнала светодиода, обеспечивает низкий фоновый сигнал приемника при накоплении пыли на стенках камеры и надежную защиту от внешних засветок.

Светодиод. Для обеспечения низкого тока потребления при высокой яркости излучения для нового извещателя ИП 212-3СУ(СМ) был выбран высокоэффективный GaAlAs ИК светодиод TSAL6100 американской компании Vishay Semiconductors специального применения, в том числе и для дымовых детекторов. Высочайший технологический уровень производства обеспечивает стабильность характеристик при длительных сроках эксплуатации. Это исключает эффект снижения чувствительности в процессе эксплуатации, что не редко происходит при использовании в извещателях дешевых светодиодов широкого применения. Отличительной особенностью светодиода TSAL6100 является узкая диаграмма направленности ±10° и высокая яркость излучения, благодаря чему извещатель способен обнаруживать даже незначительные уровни задымления. Высокая эффективность светодиода обеспечила малый ток потребления 50 мкА несмотря на период импульсов 1 с и отличную реакцию на превышение порога срабатывания — не более 5 с!

Фотодиод — точнее фотоприемное устройство – собственная уникальная разработка ЗАО «ИРСЭТ-Центр». ИП 212-3СУ(СМ) — это единственный извещатель, в котором кристалл фотодиода выполнен на одном носителе с усилителем сигнала (рис. 1 а), что обеспечивает более высокую защиту от электромагнитных помех, чем экранировка фотодиода. Усиленный выходной сигнал фотоприемного устройства имеет значительно большую величину по сравнению с помеховыми воздействиями. Использование двухуровневой дымовой камеры позволило уменьшить длину выводов фотоприемного устройства и дополнительно снизить наведенные помехи. Направленность фотоприемника согласована с формой дымовой камеры.

Тестирование. В дымовых извещателях нередко применяются примитивные способы тестирования «отверткой» или кнопкой с недопустимо низкой достоверностью результатов: извещатель может пройти тест, но не реагировать на дым. Для обеспечения высокой эффективности тестирования в новом извещателе ИП 212-3СУ(СМ) контролируется работоспособность всех основных элементов и в том числе оптопары посредством снижения порога срабатывания при нажатии тестовой кнопки.

Конструкция извещателя. Новый извещатель ИП 212-3СУ(СМ) имеет оптимальные размеры Ø 88,5×49,5 – сравнительно небольшой, не бросается в глаза, но и не такой маленький и обтекаемый, чтобы в него не попадали слабые потоки дыма на ранних стадиях развития пожара. Индикационный светодиод расположен так, что обеспечивается его круговой обзор в случае срабатывания извещателя. Также тщательно проработана конструкция розетки извещателя: расположение контактной группы обеспечивает большую свободную площадь для удобства монтажа при использовании огнестойкого кабеля FRLS и FRHF. Предусмотрен «пятый контакт» для подключения последовательно с извещателем токоограничительного резистора и контакт для подключения выносного индикатора.



Документация
Вопрос-ответ
Задать вопрос | Подписаться на тему | Отписаться от темы
Вопрос от :Артем Елагин
ВУОС надо отдельно покупать? что это?
  • Ответил :Алексей Ельников
    Если извещатель стоит за подвесным потолком, контролирует запотолочное пространство, то индикатора, естественно, не видно. Для этого подключают ВУОС, ставят ВУОС на фальшпотолке, ВУОС дублирует состояние встроенного индикатора извещателя. Как вариант: УКШ-А исп.1 - http://goo.gl/pbhTxc
    Вопрос от :Артем Елагин
    в паспорте схемы подключения нарисовано - "оконечное устройство". Что это, и обязательно ли оно?
  • Ответил :Алексей Ельников
    Под "оконечным устройством" производитель подразумевает оконечный резистор. Для каждого ППКОП он свой: для Сигнал-20М - 4,7 кОм, для Гранит-3 (5,8,12) - 3,9 кОм, для ВЭРСов - 7,5 кОм.
  • ул. Вольная: более 10 шт.
    ул. Бутлерова: 22 шт.
    Розничная цена: 190.00
    Мелк.опт: 185.00
    Опт: 180.00
    Цена:
    190.00 р.
    6 бонусов
    Товар добавлен в корзину
    Купить в 1 клик
    Ваше имя Телефон

    Рейтинг: 4.43
    Производитель: Ирсэт-Центр (ЗАО)
