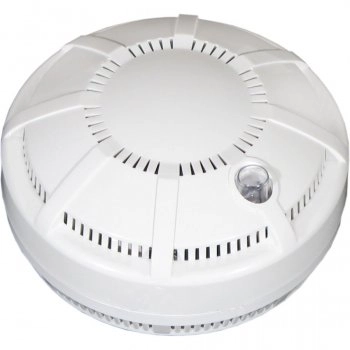

ДИП-45 (ИП-212-45) Марко извещатель пожарный дымовой оптико-электронный

Код: [095-021] Наличие:
На складе в Москве: много
Описание

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Извещатель пожарный ИП 212-45 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Состояние индикатора
Индикация
Дежурный режим
Мигание оптического индикатора с периодом (5±1) с
Режим "Пожар"
Постоянное свечение оптического индикатора

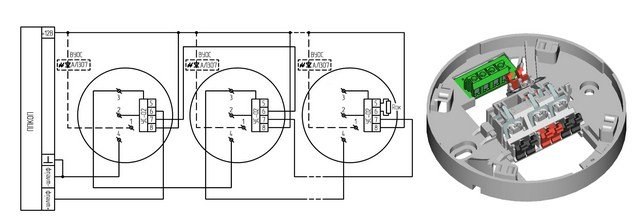

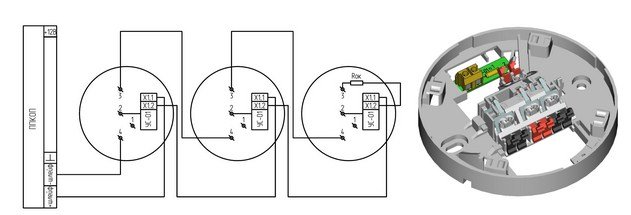

Схема подключения извещателя по 2-х проводному шлейфу:


Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта.
Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Программа для расчета величины добавочных сопротивлений "РУБЕЖ_РДС"

Предусмотрена специальная модификация встроенного в розетку извещателя монтажного кольца для установки извещателя ИП 212-45 в подвесной потолок.




Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы со следующими приборами:

  • ППК-2;
  • «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
  • ППКОП 0104065-20-1 "Сигнал-20";
  • приборами Гранд Магистр;
  • приборами Гранит;
  • приборами ВЭРС;
  • любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.
ОСОБЕННОСТИ

Улучшенные потребительские свойства:
- в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
- горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
- промигивание светодиода в дежурном режиме;
- удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
- корпус извещателя изготовлен из ударопрочного и износостойкого материала – АБС, выпускается в любой цветовой гамме по требованию заказчика;
- малые габаритные размеры и евродизайн корпуса;
- безупречная репутация.

Безвинтовой способ крепления проводов:
БЫСТРОТА крепления проводов – уменьшение времени, затрачиваемого на подключение проводов, связано с применением кнопки-зажима;
НАДЕЖНОСТЬ электрического контакта – с течением времени за счет упругого поджима проводов невозможно ослабление зажима;
КОМПАКТНОСТЬ зажимного устройства – соседнее расположение контактов «питание» и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов.
- снижение вероятности потери электрического контакта в соединении;
- предусмотрена возможность применения защиты от съема датчика без специального инструмента.

Аэродинамические показатели:
- в извещателе ИП 212-45 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели.

Унификация деталей:
- универсальная розетка в конструкции извещателя дает возможность простой взаимозамены с другими извещателями производства Компании «РУБЕЖ» при монтаже – ИП 212-41, ИП 212-141, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов).

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Чувствительность извещателя 0,05-0,2 дБ/м
Напряжение питания 9-30 В
Ток потребления в дежурном режиме не более 0,045 мА
Инерционность срабатывания не более 9 сек
Допустимый уровень воздействия фоновой освещенности 12000 лк
Допустимая скорость воздушного потока до 10 м/с
Помехоустойчивость ( по ГОСТ Р 53325):
- к наносекундным импульсам напряжения 3 степень
- к электростатическому разряду 3 степень
- к электромагнитному полю 3 степень
Способ защиты от поражения электрическим током 3 класс
Степень защиты оболочки извещателя IP 30
Габаритные размеры ∅93х46 мм
Вес извещателя 210 г.
Максимальная относительная влажность 93±1%
Диапазон рабочих температур -45…+55 °С
Средний срок службы не менее 10 лет
Документация
Вопрос-ответ
Задать вопрос | Подписаться на тему | Отписаться от темы
Вопрос от :Елена Рябова
Есть ли обновненный сертификат пожарной безопасности на ДИП 212-45, если есть вышлите пожалуйста . Елена.
  • Ответил :Владимир Второв
    Добрый день,Елена! Тоже ищу обновленный сертификат. Если у Вас получилось его раздобыть, сообщите, пожалуйста, где его скачать? С уважением, Второв Владимир, г. Мурманск v.vtorov@mail.ru
  • Ответил :Михаил Титов
    новый сертификат можно взять вот здесь: http://www.rubezh.ru/images/certificates/ip212-45sbvk.gif
    Вопрос от :Борис Борисов
    подскажите крепление КЧМ 4, КЧМ 5 идет в комплекте или покупается отдельно?
  • Ответил :Алексей Ельников
    приобретается отдельно ДИП-45М (КМЧ-4) монтажное устройстр. в подвесной потолок ИП-212-45М (метал. корпус с пружиной) - http://www.aktivsb.ru/prod-7453.html ДИП-45М (КМЧ-5) монтажное устройстр. в подвесной потолок ИП-212-45М (метал. корпус под саморез) - http://www.aktivsb.ru/prod-7454.html
    Вопрос от :Евгений Политико
    день добрый подскажите пожалуйста как правильно подключить ИП212-45 к ВЭРС 24 у меня по задумке идёт на каждый шлейф по 1 ИП212-45 как правильно подлючить данный датчик по такой схеме? спасибо
  • Ответил :Алексей Ельников
    Здравствуйте. 4-контакт от датчика заводите на "ШС-" прибора. К 3-контакту датчика подключаете ножку оконечного резистора (7,5 кОм идет в комплекте с ВЭРС), к свободной ножке резистора подключаете "ШС+". В помощь схема - http://www.verspk.ru/files/dip(2).jpg?phpMyAdmin=c1f3ed56928f2a855236572e1e441bfe
    Вопрос от :жека пушкин
    здраствуйте обновите паспорт на 45 дип
  • Ответил :Алексей Ельников
    обновили
    Вопрос от :Cемен Cтазаев
    подскажите а сколько этих датчиков можно подключить к ПКП Кварц вар !? как расчитать ?
  • Ответил :Алексей Ельников
    Суммарная токовая нагрузка в шлейфе "Кварца" в дежурном режиме не более 1,5 мА. Ток потребления "45-го" в дежурном режиме не более 0,045 мА. Делим ток прибора на ток потребления датчиков - получаем чуть больше 30 шт.
  • Ответил :Sergey Koshelev
    поделили! О как! - 1.5/0,045= 33.3 ) а как на счет закона Ома? разве не нужно учитывать сопротивление самого ШС? )) посадим мы 30 извещателей на ШС с проводником сечением 0.22 и с приличной протяженностью, и что получим - ложники!!!
  • Ответил :Алексей Ельников
    а Вы не экономьте на кабеле, возьмите кабель с сечением 0,5 мм, тогда и сопротивление влиять не будет: http://goo.gl/fXkma
  • Ответил :Александр Давыдов
    А разве с увеличением сопротивления самого ШС вероятность ложного срабатывания не СНИЖАЕТСЯ?Или я что-то неправильно понимаю...? Ответьте обязательно, т.к. я "специалист" начинающий и мне это необходимо для правильного понимания принципа действия СХЕМЫ, да и самого закона Ома тоже.... Заранее благодарен. И ещё... к Алексею Ельникову: при расчёте количества датчиков как быть с током через Rок ? Как бы он не превысил 1,5 мА ...? Да и сам оконечный резистор не "выбросишь", т.к. "Кварц" будет выдавать сигнал НЕИСПРАВНОСТЬ...?
  • Ответил :Алексей Ельников
    Вы правы, сопротивление проводов влияет на дежурный режим ПКП, еще как, но на сопротивление влияет не только длина, но еще и сечение. Если верить данным, то при сечении 0,5 мм сопротивление шлейфа при длине 1 км будет примерно 180 Ом. В инструкции на "кварц" - http://goo.gl/mK9gG - сказано: "максимальное сопротивление проводов пожарного шлейфа без учета оконечного резистора – не более 220 Ом", там же - "«Пожар» – при срабатывании извещателя в пожарном ШС (при общем сопротивлении ШС 400 Ом до 1,2 кОм или от 7 кОм до 9 кОм). В инструкции на С2000-4 - http://goo.gl/6XimJ : "При включении в ШС пожарных извещателей прибор находится в дежурном режиме работы при следующих параметрах ШС: – сопротивление проводов ШС без учёта выносного элемента – не более 100 Ом", там же в Табл.4 - "Пожар (Срабатывание двух и более дымовых извещателей) - от 150 Ом до 1,56* кОм". Т.е. производители ЗАПАС оставляют. Но у С2000-4 нагрузочная способность шлейфа 3 мА, а "Кварца" - 1,5 мА. Желающие сэкономить не обращают внимания на ложные срабатывания, они берут "Кварц", единственный шлейф тянут кабелем с сечением жил 0.22 мм, и нагружают его датчиками по max (...а что такое ЗАПАС?)
  • Ответил :Игорь Игорь
    Для пожарки существуют СНиП , в которых написано: сечение не должно быть менее 0,5 мм! Иеще вроде не более 20 дымовых! А еще для эксплуатации(реагирующему персоналу) удобнее меньше датчиков в шлейфе, и больше шлейфов. И для обслуживания так удобнее!
    Вопрос от :Павел Семенюк
    Сколько клемм на борту устройства для внешнего подключения: 4 (http://www.verspk.ru/files/dip(2).jpg) или 5 (схема показана на данной странице)?
  • Ответил :Алексей Ельников
    Если Вы имеете ввиду базу Б1 (она упомянута в Вашей ссылке), то у нее задействованы 5 клемм (1,2,3,6 и 8) из 8-ми: http://goo.gl/7jdHh - рис.1 (8-ой контакт - болт снизу)
  • Ответил :Павел Семенюк
    Нет, по ссылке см. рис "а".
  • Ответил :Алексей Ельников
    Что Вы понимаете под "внешним устройством"? - базу пожарного извещателя?, тогда какая именно модель интересует? У различия среди производителей имеются, конкретнее пожалуйста.
    Вопрос от :олег истомин
    3 и 4 контакт на плате ДИПа короткозамкнутые (общий провод). При подключении по двух проводке последнего ДИПа 3-ий конткат через резистор на ШС+, 4-ый на ШС-, 2-ой не задействован. как работают внутренности этого датчика, ведь получается физ.цепь шлейфа проходя через резюк наглухо закорочена.
  • Ответил :Алексей Ельников
    "внутренности этого датчика" работают также как и все шлейфовые пороговые извещатели:выдают тревогу увеличением тока в шлейфе. Схема подключения "слизана" с сайта производителя: http://www.rubezh.ru/products/detail.php?ID=1725 и она не верна, Вы правы. Оконечник вешается на "2" и "3" контакты, +ШС на "2", -ШС на "4"
    Вопрос от :Андрей Осьмаков
    Здравствуйте Алексей! Прошу дать таблицу для номинала добавочных резисторов к приборам Сигнал-10, Вэрс ПК 24-02 и Мираж М08-03 для обеспечения "двойной сработки" переход в пожар по двум датчикам в шлейфе. Спасибо!
  • Ответил :Алексей Ельников
    Здравствуйте. На этой странице, чуть выше, есть программа от производителя: "Программа для расчета величины добавочных сопротивлений "РУБЕЖ_РДС". Там есть 1,5 десятка приборов, среди которых есть и запрашиваемые. Также, в инструкциях на каждый прибор есть формула расчета добавочного сопротивления
    Вопрос от :Алексей Кучирка
    Не мигает оптический индикатор ??, питание в норме, при нажатии загорается и уходит в пожар. Почему?
  • Ответил :Алексей Ельников
    http://rlu.ru/72I
    Вопрос от :сергей щербак
    как подключить ИП-212-45 к прибору мираж GSM 08-03 зарание спасибо
  • Ответил :Алексей Ельников
    схема подключения приведена выше, в описании. Оконечный резистор обычно идет в комплекте с ППКОП.
    Вопрос от :жека пушкин
    здраствуйте вопрос по всем дип на каком основании и где это регламентиравано "дежурный режим" промаргивание светодиода 1герц а при "пожаре" светится и дип строго поколения без промаргивания несоответствуют этим требованиям
  • Ответил :Бялый Михаил
    ГОСТ http://goo.gl/cCSnM 4.2.5 Требования к конструкции 4.2.5.1 Извещатели пожарные должны содержать встроенный оптический индикатор, мигающий в дежурном режиме и включающийся в режиме постоянного свечения при передаче тревожного извещения. При невозможности установки оптического индикатора в извещатель пожарный последний должен обеспечивать возможность подключения выносного оптического индикатора или иметь другие средства для местной индикации дежурного режима и режима передачи тревожного извещения. Примечание - Требование к наличию оптического индикатора у ИПТ класса выше В и у извещателей, предназначенных для работы во взрывоопасных зонах, является рекомендуемым. Требование по миганию индикатора в дежурном режиме для неадресных извещателей является рекомендуемым. Требование по миганию индикатора в дежурном режиме для адресных извещателей, распространяется на извещатели, производимые после 01.01.2010 г. вот выдерждка из госта диты должны и промаргивать в дежурном режиме и загоратся при пожаре Ответил :Алексей Ельников
    Вопрос от :Игорь Игорь
    У новых 45-х есть внутри переменный резистор! Для чего он? Можно ли регулировать при ложных сработках?
  • Ответил :Алексей Ельников
    Производитель о назначении данного резистора молчит: http://goo.gl/7NPuy
