Окно-5 (ИО-303-4) извещатель охранный поверхностный ударно-контактный

Код: [077-002] Наличие:
На складе в Москве: 4 шт.
Описание
Извещатель "Окно-5" предназначен для обнаружения разрушения обычного и защищенного полимерной пленкой, обеспечивающей класс защиты А1-А3, стекол толщиной от 2,5 до 8 мм с выдачей тревожного извещения в шлейф охранной сигнализации приборов приемно-контрольных (ППК). Извещатель питается от шлейфа сигнализации ППК и обеспечивает выдачу тревожного извещения  путем увеличения тока потребления с одновре-менным включением индикатора БОС в момент разрушения стекла. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с. Извещатель предназначен для работы в шлейфах приемно – контрольных приборов с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно.  Конструктивно извещатель состоит из блока обработки сигналов (БОС) и пяти датчиков разрушения стекла (ДРС).

Технические характеристики

Площадь сплошного стеклянного полотна при толщине от 2.5 до 8мм, охраняемая:

 Одним датчиком (ДРС)                           – до 4±0,1 м²

Комплектом  (5шт) датчиков (ДРС)       – до 20±0,5 м²

Дальность действия датчиков                 – до 2,5м.

Напряжение питания в шлейфе сигнализации:

Постоянного тока                                     - от 10 до 30 В

Импульсного напряжения прямоугольной

 формы при скважности не более 2        - от 15 до 30 В

Частота пульсирующего тока питания не менее  100Гц

Ток, потребляемый извещателем (БОС) в дежурном режи-ме, не более 35 мкА, в режиме тревога не более 20мА.

Напряжение на извещателе в режиме «Тревога» при ком-мутируемом токе не более 20 мА    - не более 5,2 В

Рабочий диапазон температур от минус 40 до +50 °С.

Степень защиты оболочки по ГОСТ 14254-80  для БОС - IP30, для ДРС- IP47.


Комплектность

Комплект поставки извещателя "Окно-5" содержит:

БОС "Окно-5"          –    1шт.

Датчик ДРС             –    5шт.

Этикетка                  –    1шт на 10шт извещателей

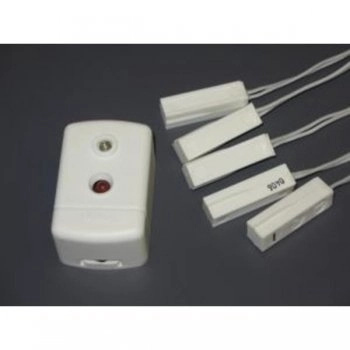

Конструкция

БОС состоит из неразборного пластмассового корпуса, в котором установлена печатная плата с радиоэлементами.

ДРС содержит чувствительный элемент (геркон) с двумя подвижными контактами, имеющими заданную разницу масс и упругостей с жесткостью не более 93мН. Корпус ДРС – неразборный.

Размещение и монтаж

Извещатель следует размещать с внутренней стороны как наружных, так и внутренних стекол проемов помещений таким образом, чтобы исключить возможность умышленного или случайного повреждения составных частей извещателя или его соединительных линий.

Места размещения составных частей извещателя (БОС, ДРС) определяется количеством, взаимным расположением и площадью блокируемых стеклянных листов. Варианты размещения ДРС приведены на рис. 2.

Взаимное расположение БОС и ДРС должно обеспечивать по минимальную длину соединяющей их линии из расчета: не более 15м двухпроводной линии ДРС на один БОС.

Выбор места для установки ДРС производить с учетом следующим требований (см. рис.2):

- на стекле площадью не более 4, м2, если его диагональ не превышает 2.5 м, ДРС устанавливают по середине верхней стороны стекла на расстоянии от 10-15 см от обвязки. Допускается устанавливать ДРС в одном из углов или у боковых сторон стекла на тех же расстояниях от обвязки, если при этом обеспечивается минимальная длина линии соединения ДРС с БОС;

- на стекле площадью не более 4 м2, если его диагональ превышает 2.5 м, ДРС устанавливают на расстоянии в 10-15 см от обвязки в середине наибольшей стороны или в таком месте, чтобы расстояние от ДРС до самой удаленной точки стекла не превышало 2,5 м;

- на листовом стекле площадью более 4 м2 допускается устанавливать два и более ДРС на расстоянии 10-15 см от обвязки так, чтобы  расстояния от ДРС до самых удаленных точек стекла не превышали 2,5 м;

- в случае блокирования остекленных проемов, с большим количеством мелких полотен, количество ДРС, включаемых на один БОС может быть более 5шт., в том случае, если при этом суммарная длина двухпроводной линии ДРС не превышает 15м, а световая индикация обеспечивает удобство и однозначность  определения места несанкционированного нарушения.




Документация
Вопрос-ответ
Задать вопрос | Подписаться на тему | Отписаться от темы
Вопрос от :Александр Владимирович Чистяков
Прошу направить в мой адрес alex75233@rambler.ru техническое описание данного изделия и принцип его работы. С уважением, Александр Владимирович
  • Ответил :Бялый Михаил
    Вот информация с сайта производителя http://www.rmcip.ru/rus/indexrus.html
    Вопрос от :Виталий Кривов
    Добрый день. Извещатель Окно-5 (ИО-303-4) будет работать совместно с ППКОП "С2000-4" или есть определенные требования по подключению?
  • Ответил :Алексей Ельников
    Здравствуйте, работать извещатель с С2000-4 будет. Особых требований нет. Подключаете к прибору на контакты "ШС+" и "ШС-", параллельно контактам датчика подключаете оконечный резистор на 4,7 кОм.
  • Розничная цена: 986.65
    Мелк.опт: 939.65
    Опт: 894.91
    Цена:
    986.65 р.
    30 бонусов
    Товар добавлен в корзину
    Купить в 1 клик
    Ваше имя Телефон

    Рейтинг: 0
    Производитель: Магнито-Контакт
