"Стрелец-Мониторинг": оповещение ГО и ЧС без проводов

На территории большинства городов нашей страны или в непосредственной близости к ним находится значительное количество объектов, которые представляют потенциальную опасность для людей. К таким объектам относятся производства, связанные с переработкой радиоактивных материалов, нефтехимические и металлургические производства, объекты электроэнергетики, гидроузлы. Для обеспечения безопасности людей, проживающих в определенной близости с такими объектами, необходимо решить две первоочередные задачи: первая – мониторинг состояния объектов и передача информации с объектов экстренным службам реагирования, вторая – оповещение населения об опасности посредством передачи информации широкому кругу людей

Владимир Зыков
Профессор кафедры специальной электротехники,
автоматизированных систем и связи Академии ГПС МЧС России

Большинству специалистов известно, что ПАК "Стрелец-Мониторинг", который уже развернут и успешно эксплуатируется более чем в 400 городах Российской Федерации, был создан для решения первой задачи – мониторинга. Однако далеко не всем известно, что он с успехом может выполнять и функцию оповещения, обеспечивая при этом существенную экономию бюджетных средств.

Оповещение людей с помощью системы мониторинга

В чрезвычайной ситуации первоочередной задачей спасения людей является их эвакуация из опасных мест. Необходимое условие при этом – своевременное оповещение людей о возможной угрозе. Информирование населения может осуществляться через средства массовой информации, а также посредством SMS-сообщений. Однако на практике данные способы оповещения не работают, особенно если катастрофа происходит ночью. Поэтому наиболее эффективными являются специализированные средства оповещения (сирены, речевые уличные оповещатели, текстовые табло).

По постановлению Правительства РФ "О создании локальных систем оповещения в районах размещения потенциально опасных объектов" системы локального оповещения должны размещаться в районах размещения:

  • ядерно и радиационно опасных объектов – в радиусе 5 км;
  • химически опасных объектов – в радиусе 2,5 км;
  • гидротехнических объектов – в радиусе 6 км.

Учитывая распределение компонентов систем оповещения по большой территории, встает задача организации линий связи внутри системы. Использование традиционных кабельных магистралей неминуемо приводит к большим временным и денежным затратам. Кроме того, существует риск повреждения кабельных линий связи в условиях ЧС. И в этом случае наиболее оптимальным решением является выделенный для нужд МЧС радиоканал (рис. 1).


Оповещение в "Стрельце-Мониторинге" может быть адресным, что особенно актуально для мегаполисов, когда требуется оповестить какую-то определенную группу людей, не поднимая паники во всем городе

Для решения задач круглосуточного мониторинга состояния объектов и оповещения населения по радиоканалу МЧС России совместно с ЗАО "Аргус-Спектр" был разработан и принят на снабжение программно-аппаратный комплекс (ПАК) "Стрелец-Мониторинг".

В комплекс заложена возможность мониторинга по различным каналам связи: GSM, Ethernet, телефон. Но основным каналом связи является двухсторонний радиоканал, организованный на выделенных специально для МЧС радиочастотах в диапазонах 146–174 и 403–470 МГц. Отдельная полоса радиочастот позволяет значительно повысить надежность и живучесть системы оповещения в целом, например в условиях разрушения части городских районов.

Преимущества радиоканала на выделенных частотах

Применение двухстороннего радиоканала позволило существенно расширить функциональные возможности системы мониторинга. Благодаря такой особенности системы добавились функции оповещения. Это передача и трансляция речевой и текстовой информации в случае чрезвычайной ситуации на все устройства системы оповещения или на их группу. Стоит подчеркнуть последнюю функцию: оповещение в "Стрельце-Мониторинге" может быть адресным, что особенно актуально для мегаполисов, когда требуется оповестить какую-то определенную группу людей, не поднимая паники во всем городе.

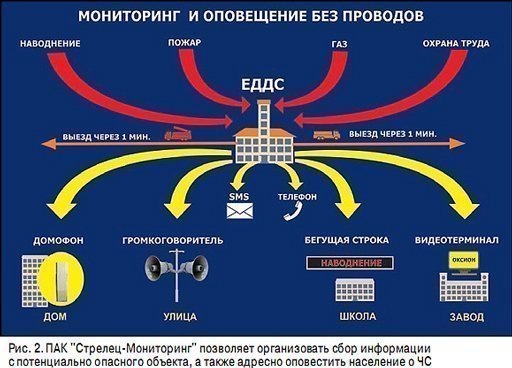

ПАК "Стрелец-Мониторинг" позволяет организовать передачу сигнала о пожаре, наводнении, утечке газа и т.д. с потенциально опасного объекта на пульт ЕДДС МЧС России, а также оповестить о чрезвычайных ситуациях через (рис. 2):

  • домофоны в жилых домах;
  • громкоговорители на улицах;
  • табло "бегущая строка" в учреждениях;
  • видеотабло на вокзалах.

Радиоканальная часть ПАК "Стрелец-Мониторинг" представляет собой распределенную радиосеть, охватывающую один или несколько населенных пунктов (рис. 3).


Элементами радиосистемы являются объектовые станции, пультовые станции и ретрансляторы. Каждая объектовая станция также выполняет функцию ретранслятора для соседних станций, что позволяет существенно сэкономить на развертывании сети. Радиосистема автоматически выбирает маршрут доставки извещений от объектовых на пультовые станции, что позволяет системе сохранять работоспособность даже в случае выхода из строя части линий связи и/или объектовых станций.

ПАК "Стрелец-Мониторинг" по радиоканалу обеспечивает:

  • двухсторонний обмен данными между центром мониторинга и охраняемым объектом с непрерывным контролем исправности радиоканала;
  • подтверждение доставки каждого информационного пакета;
  • автоматический контроль до 8000 объектов (при периоде автотестирования 30 минут);
  • удаленный запуск на объекте речевых сообщений ГО и ЧС из центра мониторинга.

Опыт внедрения ПАК "Стрелец-Мониторинг"

На данный момент ПАК "Стрелец-Мониторинг" развернут и успешно эксплуатируется более чем в 400 городах Российской Федерации, в том числе в Москве, в Московской области и в Крыму.

Опыт внедрения ПАК "Стрелец-Мониторинг" подтвердил правильность выбора двухстороннего радиоканала на выделенных частотах. В крупных населенных пунктах с большим количеством объектов радиоканал обеспечивает надежную связь, и при этом отсутствует плата за трафик.

Оповещение на базе ПАК "Стрелец-Мониторинг" позволяет организовать как точечное оповещение (руководства организации, эксплуатирующей потенциально опасный объект, аварийно-спасательных формирований, руководителей дежурно-диспетчерских служб), так и массовое оповещение персонала организации, эксплуатирующей опасный производственный объект, и населения, проживающего в зоне действия локальной системы оповещения.

За счет объединения функций мониторинга и оповещения в ПАК "Стрелец-Мониторинг" может быть достигнута серьезная экономия бюджетных средств

Применение единой системы, которая совмещает в себе функции мониторинга и оповещения, позволяет существенно сократить расходы. Это бюджетные расходы – нет необходимости выделения двух частотных диапазонов, установки двух комплектов оборудования, их технического обслуживания, обучения персонала работе на двух системах. Это также расходы собственников, которые можно сэкономить, установив у себя только один прибор.

Но главное – это обеспечение безопасности людей. Благодаря повсеместному внедрению ПАК "Стрелец-Мониторинг" стало возможным в несколько раз снизить число пострадавших при пожарах, техногенных авариях и стихийных бедствиях за счет автоматического вызова сил реагирования экстренных служб в течение 1 минуты по радиоканалу, выделенному МЧС России. Кроме того, оповещение населения проводится максимально эффективно для:

  • каждого объекта (громкоговорители);
  • каждого пациента (вибробраслеты);
  • каждой квартиры (домофоны).

Аналогичные системы с подобными характеристиками в России и в мире в настоящее время отсутствуют.

В итоге можно сделать вывод, что за счет объединения функций мониторинга и оповещения в ПАК "Стрелец-Мониторинг" может быть достигнута серьезная экономия бюджетных средств.

Источник: Secuteck
