Новый уровень интеграции ИСО Орион с инженерными системами

Компания "Болид" начала выпуск преобразователя протокола "С2000-ПП", предназначенного для интеграции ИСО "Орион" с инженерными системами сторонних производителей.

С2000-ПП предназначен для интеграции системы охранно-пожарной сигнализации "Орион" в оборудование сторонних производителей по интерфейсу Modbus RTU.

Способы подключения С2000-ПП:

Способ №1
С2000-ПП подключается к интерфейсу RS-485 ИСО "Орион" без пульта управления C2000М. В этом случае используются только приборы, поддерживающие автономный режим работы. Количество приборов ограничивается Базой данных С2000-ПП: максимальным количеством зон, разделов, реле, пользователей.
При таком подключении С2000-ПП может принимать команды на включение/выключение реле или на изменение состояния зоны/раздела охраны от внешнего оборудования сторонних производителей по интерфейсу RS-485 по протоколу ModBus RTU, преобразовывать их в протокол ИСО "Орион" и передавать приборам, к которым эти зоны и реле относятся.
Также С2000-ПП может принимать 251 тип сообщений от приборов ИСО "Орион" и транслировать их по интерфейсу RS-485 по протоколу ModBus RTU на внешнее оборудование.
Так же вместо обмена по интерфейсу RS-485 ModBus С2000-ПП предусматривает преобразование сообщений от приборов ИСО "Орион" в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик "Риф Стринг RS-202TD".
Способ №2

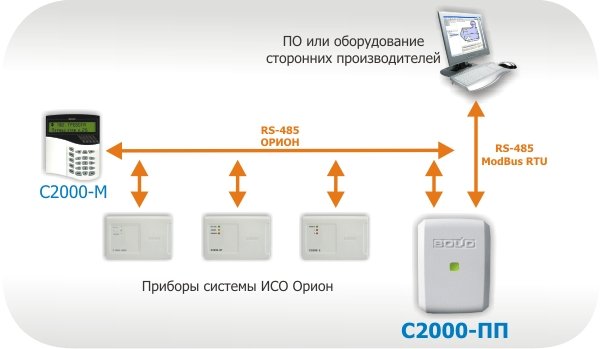

С2000 ПП включается как один из приборов ИСО "Орион" под контролем пульта управления С2000М (версия 2.05 и выше).
Поступающие от оборудования сторонних производителей по протоколу ModBus RTU команды на включение/выключение реле или изменение состояния зоны/раздела охраны, сопоставленные со своей Базой данных, С2000-ПП передаёт пульту С2000М, который транслирует их соответствующим приборам системы "Орион". Для расширения Базы данных, по которой ведется обмен, к С2000М может быть подключено несколько приборов С2000-ПП.
Отдельный режим работы С2000-ПП предусматривает преобразование сообщений от приборов ИСО "Орион" в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик "Риф Стринг RS-202TD".

Источник: Болид

Понедельник 19 Сентября, 2011

<
