ИП212-1ВЛ Линия Извещатель пожарный дымовой линейный взрывозащищённый

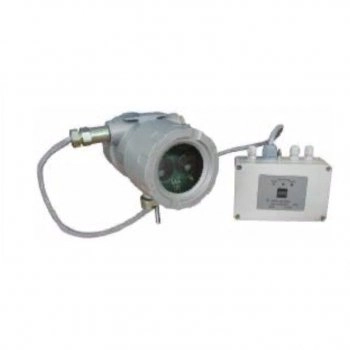

Извещатель пожарный дымовой линейный взрывозащищённый, состоит из взрывозащищённого приёмопередатчика ПРМД, отражателя и блока управления БУ (невзрывозащищённого исполнения). 1ExdIIBT6 X

Назначение: извещатель пожарный дымовой линейный взрывозащищённый модели  предназначен:

• для обнаружения загораний, сопровождающихся появлением дыма;
• передачи тревожного сообщения «Пожар» и «Неисправность» приёмо-контрольным приборам типа ППК-2, Сигнал-20П и др. в системах противопожарной защиты зданий и сооружений;
• передачи тревожных сообщений на внешний ПК (двусторонняя связь) по интерфейсу RS-485 по протоколу ModBus.

Основные особенности ИП212-1ВЛ Линия:

• Извещатель предназначен для применения в помещениях больших объёмов, в которых заведомо отсутствуют атмосферные явления в виде пыли, дождя и тумана.
• Извещатель состоит из взрывозащищённого приёмопередатчика ПРМД, отражателя и блока управления БУ (невзрывозащищённого исполнения).
• Приёмопередатчик предназначен для применения во взрывоопасных зонах помещений классов 1 и 2, вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты 1ExdIIBT6 X.
• Блок управления должен располагаться во взрывобезопасной зоне.

Технические характеристики:

• Диапазон расстояний между приёмопередатчиком и отражателем, м: — от 8 до 120
• Извещатель     имеет     три     порога     срабатывания,     доступных     потребителю      (снижение  интенсивности   луча,    прошедшего    через    контролируемую    среду,    при    котором    блок  управления  формирует  сигнал  «Пожар»): —  1,25 дБ (25%),  2 дБ (37%) и 3 дБ (50 %).  Значение выбранного порога индицируется светодиодами в БУ.
• Максимально-возможная ширина защищаемого одним извещателем пространства, м: — 9.
• Максимально-возможная защищаемая одним извещателем площадь помещения, м2 — 900.
• Извещатель чувствителен к тестовым очагам пожара ТП-2, ТП-3, ТП-4 и ТП-5.
• Извещатель  формирует  сигнал  ПОЖАР  за  время  не  более  10  с  при увеличении оптической  плотности среды за время не более 5с на 5,2 дБ.
• Питание   извещателя   —   постоянным   током   напряжением   от   10   до   30  В.
• Номинальное  напряжение питания – 24 В.
• Подключение  к  шлейфу  ПКП  – по двухпроводной или трёхпроводной схеме.
• Напряжение в шлейфе ПКП – постоянное или знакопеременное с длительностью обратного  напряжения не более 0,1 с периодом повторения не менее 0,7 с.
• Режимы работы извещателя:
  • дежурный режим «Норма»;
  • режим «Пожар»;
  • режим «Неисправность»;
  • режим «Настройка»
• Световая  индикация  режимов  работы  извещателя  реализована  в  блоке  управления  и на    приёмопередатчике   на   светодиодах:   красном   —   ПОЖАР,   жёлтом   —   НЕИСПРАВНОСТЬ,    зелёном — НОРМА
• Сигнал НЕИСПРАВНОСТЬ формируется в дежурном режиме при:
  • при  полном  перекрытии  луча  извещателя  или  при  снижения  уровня  интенсивности     луча более 90% на длительность более 2 с;
  • при отсутствии связи между приёмопередатчиком и блоком управления;
  • при  достижении  предельного  уровня  компенсации  загрязнения  оптики  2,8дБ  (48%) со скоростью изменения оптической плотности среды не более 0,268дБ за 30мин.
• Для    исключения    конденсации    влаги    на    стекле    приёмопередатчика   при    снижении    температуры   внутри   корпуса   ниже   + 10°С   включаются   обогреватели   стекла,   которые    выключаются при температур +20°С.
• Потребляемая мощность Вт, не более:
  • в дежурном режиме — 2,4
  • в режиме «Пожар» — 2,4
  • при работе обогревателей стекла приёмопередатчика — 6,0
• Выходные сигналы — релейные
• Логика работы оптореле ПОЖАР:
  • в дежурном режиме контакт разомкнут
  • в режиме ПОЖАР — замкнут (сопротивление контакта <20 Ом)
• Логика работы оптореле НЕИСПРАВНОСТЬ:
  • в дежурном режиме контакт замкнут (сопротивление контакта <20 Ом)
  • в режиме НЕИСПРАВНОСТЬ контакт разомкнут
• Выходной сигнал цифровой обеспечивает двустороннюю связь с внешней ЭВМ по интерфейсу    RS-485 по витой паре на расстояние до 500 м.
• Функции цифрового сигнала:
  • передача тревожных сообщений, адреса и сообщений о неисправности;
  • дублирование переключателей в блоке управления;
  • выбор   рабочих    частот    для    исключения    влияния    извещателей    друг   на   друга   (при   использовании нескольких извещателей.
• Извещатель   не   формирует   сигналы   ПОЖАР   или   (и)   НЕИСПРАВНОСТЬ   при   прерывании излучения на время не более (1,0±0,1) с
• Извещатель  сохраняет  работоспособность  при  совместной  работе  двух извещателей путём    настройки каждого на свою рабочую частоту
• Извещатель  устойчив  к  фоновой  освещённости  до  12 000 лк  от  источника  искусственного и/или естественного освещения.
• Степень защиты от воды и пыли:
  • приёмопередатчика — IP 66
  • блока управления — IP 54
• Устойчивость  к  климатическим  факторам  —  группа  С3  (но  для  температуры  эксплуатации    извещателя от минус 10 до 55°С, относительная влажность до 95% при 35°С  без  конденсации    влаги)
• Устойчивость извещателя к вибрации — группа N2
• Габаритные размеры (без учёта кабеля) , мм, не более (длина х ширина х высота):
  • приёмопередатчик (без кронштейна и кабельных вводов) — 210х120х150
  • блок управления с кабельными вводами (без учёта кабелей) — 160х200х60
  • отражатель без кронштейна (ширина х высота х глубина) — 210х210х30
• Конструкция приёмопередатчика на кронштейне обеспечивает возможность поворота:
  • в горизонтальной плоскости на угол не менее ±90°;
  • в вертикальной плоскости на угол не менее ±10°.
• Конструкция отражателя на кронштейне обеспечивает возможность поворота в телесном угле,  не менее — 15°
• Длина линий связи:
  • между приёмопередатчиком и блоком управления, — до 50 (при поставке – не более 10 м);
  • между блоком управления и ППК, м — до 150 ;
  • между блоком управления и внешней ЭВМ по RS-485 (по витой паре), м — до 500
