Шкаф управления пожарный адресный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3 или автономно.

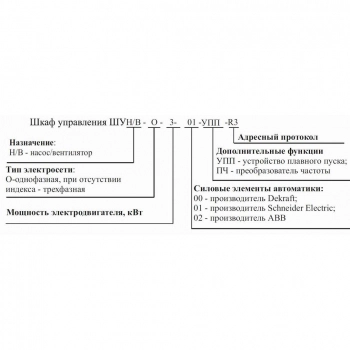

Основные особенности ШУН/В-185-00-УПП-R3:
Дополнительные функции: УПП - устройство плавного пуска
Мощность электродвигателя, кВт: 185
Управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
Обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Выполняет функции управления работой:
пожарного насоса;
дренажного насоса;
жокей-насоса;
вентилятора.
Основные функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
Режимы управления:
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
Технические характеристики:
Рабочее напряжение сети
230 (+23/-35) В
400 (+40/–60) В
Номинальная частота
50 ±1 Гц
Мощность электродвигателя, кВт
185
Собственная потребляемая мощность от сети, не более
100 ВА
Тип системы заземления (выбирается при помощи перемычки)
