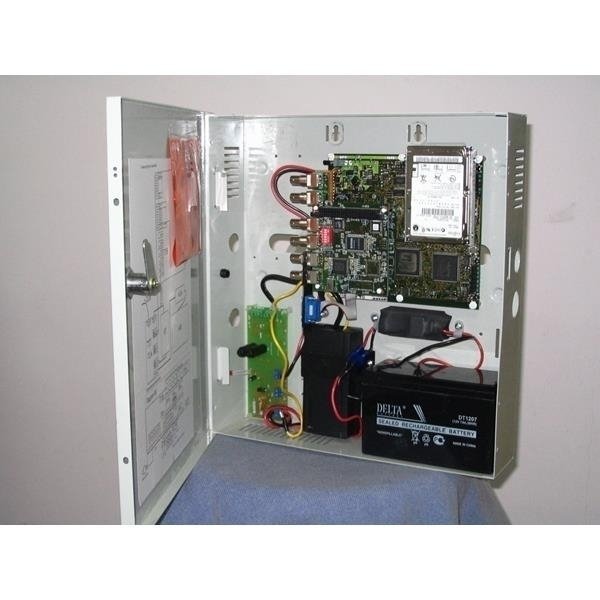

Корунд-20-СИ (20) Прибор приемно-контрольный пожарный ППКОП 019-10/20-1 (для взрывоопасных объектов)

Взрывозащищенные приемно-контрольные приборы пожарной и охранной сигнализации для взрывоопасных объектов (2 исполнения: на 20 или 10 искробезопасных шлейфов)

Назначение:

Взрывозащищенные приемно-контрольные приборы «Корунд 20-СИ» с информационной емкостью 20 или 10 (исполнение 01) независимых шлейфов сигнализации предназначены для организации систем пожарной или охранной сигнализации на взрывоопасных объектах различного назначения.

Приборы обеспечивают прием и отображение тревожных извещений от пожарных или охранных извещателей, установленных во взрывоопасных помещениях, оповещение о пожаре или проникновении и трансляцию на ПЦН групповых извещений «ВНИМАНИЕ», «ПОЖАР», «НЕИСПРАВНОСТЬ», «ПРОНИКНОВЕНИЕ» с помощью отдельных реле (или включение этими реле внешних световых и звуковых оповещателей), а также осуществляют адресное управление включением систем пожаротушения, дымоудаления, других устройств пожарной автоматики или технологического оборудования объекта с помощью индивидуальных для каждого шлейфа реле «РТ».

Установка режима функционирования прибора по каждому шлейфу сигнализации (пожарный или охранный) осуществляется потребителем.

Приборы «Корунд 20-СИ» имеют маркировку по взрывозащите [Ехib]IIC Х и соответствуют требованиям ПУЭ и других нормативных документов, регламентирующих применение электрооборудования с видом взрывозащиты «Искробезопасная электрическая цепь «i» и связанного с другим электрооборудованием - извещателями, находящимися во взрывоопасных зонах. В искробезопасные шлейфы приборов допускается включать взрывозащищенные пожарные или охранные извещатели с видом взрывозащиты «Искробезопасная электрическая цепь «i» , имеющие Свидетельство о взрывозащищенности или Сертификат соответствия ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Для противопожарной защиты помещений с взрывоопасной средой в шлейфы сигнализации приборов «Корунд 20-СИ» допускается включать взрывозащищенные пожарные извещатели: дымовые извещатели «ИД-2» ИБ, дымотепловые комбинированные извещатели «ИДТ-2» ИБ всех исполнений, тепловые дифференциально-максимальные «МАК-ДМ» исп.01 ИБ или пассивные (контактные) тепловые максимальные извещатели с любым типом контактной группы - на размыкание или замыкание в цепи шлейфа (типа «МАК-1» ИБ исп.01, «МАК-1» ИБ исп.011, «МАК-Т» ИБ исп.01).

Возможности и достоинства

• раздельный прием и отображение тревожных извещений от одного пожарного извещателя (сигнал «ВНИМАНИЕ») и от двух извещателей (сигнал «ПОЖАР»)
• индивидуальная световая индикация по каждому шлейфу извещений «НОРМА», «ВНИМАНИЕ», «НЕИСПРАВНОСТЬ», «ПОЖАР» и «ПРОНИКНОВЕНИЕ»
• индивидуальная световая индикация по каждому шлейфу включенного режима автоматического пуска систем пожаротушения (дымоудалния), а также выполненной команды на пуск этих систем
• групповая оптическая индикация извещений: «ВНИМАНИЕ», «ПОЖАР», «ПРОНИКНОВЕНИЕ» и «НЕИСПРАВНОСТЬ», а также индикация режима «ПУСК ПОЖАРОТУШЕНИЯ»
• формирование команд пуска установок пожаротушения и дымоудаления замыканием контактов индивидуальных (адресных) реле по каждому шлейфу
• возможность ручного включения автоматики пожаротушения и дымоудаления по адресу каждого шлейфа
• наличие 4-х групповых реле с переключающимися при приеме извещений «ВНИМАНИЕ», «ПОЖАР», «ПРОНИКНОВЕНИЕ» и «НЕИСПРАВНОСТЬ» контактами, которые могут использоваться для подключения внешнего звукового или светового оповещателей или для групповой трансляции на ПЦН: извещений «ВНИМАНИЕ» и «ПОЖАР» - замыканием цепей контактов реле «ВН», «ПО» или извещений «ПРОНИКНОВЕНИЕ», «НЕИСПРАВНОСТЬ» - размыканием цепей контактов реле «ПР» и «НЕ»
• резервирование питания прибора от аккумуляторной батареи ёмкостью 7 А/час и номинальным напряжением 12В, размещаемой в отсеке корпуса прибора, с автоматическим подзарядом батареи до номинальной емкости
• индивидуальное программирование режимов функционирования каждого шлейфа по алгоритму функционирования шлейфа с пожарными извещателями или по алгоритму шлейфа с охранными извещателями
• циклический подсчет всех принятых извещений встроенным счетчиком событий и хранение в энергонезависимой памяти до 254 событий с указанием их вида, адреса и времени возникновения, с возможностью оперативного просмотра всех событий в обратной хронологической последовательности

Технические характеристики:
