Передача сигналов OSNOVO от 16 видеокамер (5Mp) и RS485 по оптическому волокну на 20км

Новые  модели  передатчиков и приемников сигналов HDCVI/HDTVI/AHD/CVBS по оптическому волокну рассчитаны на передачу видеосигналов от камер высокого разрешения 5Мр(2560x1920) и сигнала  управления (PTZ)-RS485.

К разъемам BNC передатчика TA-H162-15F можно подключить до 16 видеокамер. Для работы с этой моделью передатчика приобретается приемник RA-H162-15F, к выходным разъемам которого необходимо подключить видеорегистратор.

Расстояние передачи сигналов по одномодовому оптическому волокну достигает  20км, по многомодовому волокну- 500м. К преимуществам передачи сигнала камер по оптическому волокну можно отнести: возможность передачи без потерь на большое расстояние и высокую помехозащищенность сигнала.

Корпуса 16 канальных устройств предназначены для установки в 19” стойку. Передатчик и приемник  рассчитаны на работу в диапазоне температур от -15С° до +60С°

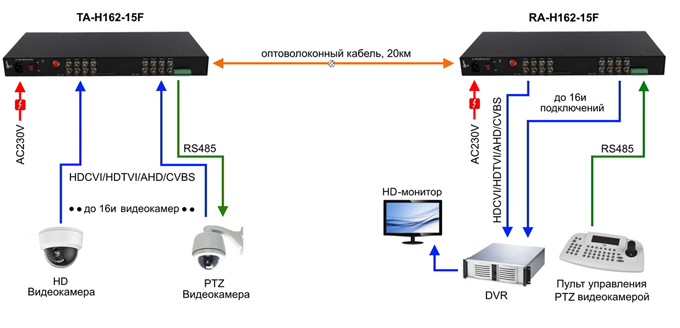

Схема применения комплекта TA-H162-15F и RA-H162-15F



 14036 sh1

Основные характеристики TA-H162-15F и RA-H162-15F:

  • HD-сигналы: да
  • CVBS: да
  • Количество каналов видео: 16
  • Расстояние передачи (макс.)(м): 20000
  • Разрешение (макс.): 5 Mpix
  • Полоса пропускания: до 50Мгц
  • Подключение:
  • Входы: BNC x 16; UAC (AC230V); клеммная колодка (RS485) Выходы: FC x 1
  • Питание:AC220V
  • Размеры (ШхВхГ) (мм): 484x44x220
  • Рабочая температура: -15..+60°С
RA-H162-15F
RA-H162-15F Оптический приемник 16 каналов видео
Категория: Приемопередатчики видеосигнала
Производитель: OSNOVO
Оптический приемник 16 каналов видео HDCVI/HDTVI/AHD/CVBS и 1 двунаправленного канала управления (RS485/полудуплекс) по одномодовому оптоволокну до 20км. Максимальное разрешение 2560x1920. Рабочие длины волн CWDM:1310nm/1550nm/1470nm/1490nm/1570nm. Вх.-FC. Вых.-BNCx16/Клемм.колодка(RS485).Размеры (ШxВxГ): 484*44*220мм(возможен монтаж в стойку 19, 1U). Вес:3 кг. Рабочая температура: -15…+60°С.
Код товара: 448-353
104964.30 руб.
Розничная цена
В наличии на удалённом складе
TA-H162-15F
TA-H162-15F Оптический передатчик 16 каналов видео
Категория: Приемопередатчики видеосигнала
Производитель: OSNOVO
Оптический передатчик 16 каналов видео HDCVI/HDTVI/AHD/CVBS и 1 двунаправленного канала управления (RS485/полудуплекс) по одномодовому оптоволокну до 20км. Максимальное разрешение 2560x1920. Рабочие длины волн CWDM:1310nm/1550nm/1470nm/1490nm/1570nm. Передатчик: Вх.-BNCх16/ Клемм.колодка(RS485). Вых.-FС. Размеры (ШxВxГ): 484*44*220мм(возможен монтаж в стойку 19, 1U). Вес:3 кг. Рабочая температура: -15…+60°С.
Код товара: 448-352
104964.30 руб.
Розничная цена
В наличии на удалённом складе

09 Марта 2023 г.
