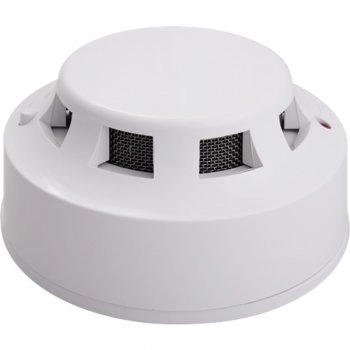

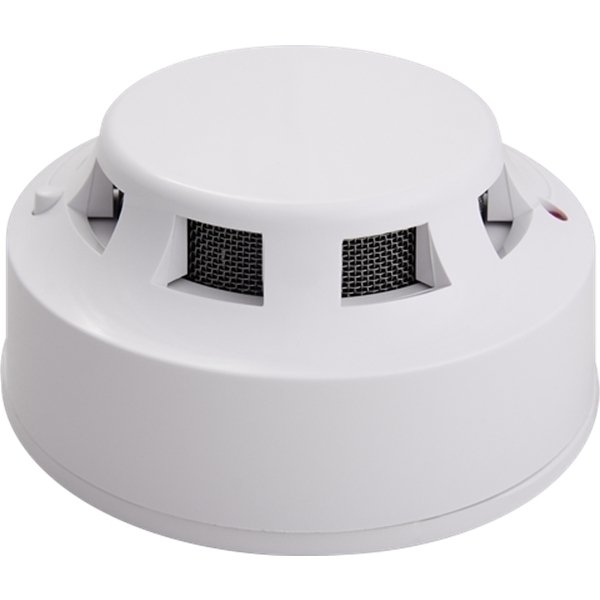

ДИП-54Р (ИП-212-54Р) дымовой пожарный извещатель оптико-электронный

Извещатель дымовой оптический4-х проводный, питание 12 В, 140 мкА, контакты н.р.

Извещатель ИП212-54Р выполнен в малогабаритном унифицированном конструктиве (Ф 85х44 мм), имеющем следующие отличия от серии 44:

• новая конструкция защитной сетки
• новые выходные контакты
• модифицированная горизонтально-вентилируемая оптическая камера
• новая розетка со стандартными колодками «под винт».

Технические характеристики:

• Чувствительность извещателя, дБ/м    0.05…0.2
• Световая индикация    "Пожар"
• Напряжение питания, B:
  • постоянного тока    8…36
• Ток потребления, мА:
  • при напряжении питания 12 В    0.14
  • в режиме «ПОЖАР»    10
• Габаритные размеры, мм:
  • диаметр    85
  • высота    44
• Диапазон рабочих температур, °С    -30…+60
• Масса, не более, кг    0.13

Для проверки работоспособности извещателя на лицевой стороне корпуса расположена кнопка, при нажатии на которую, подпружиненный рычаг перемещается в обнаружительную зону оптической камеры, тем самым, вызывая срабатывание извещателя.

Такой способ контроля работоспособности позволяет своевременно обнаружить любой отказ извещателя, как при неисправности элементов схемы, так и выхода из строя оптических элементов камеры. Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы извещателя. Штатная розетка извещателя имеет монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды и позволяет осуществить монтаж извещателя в шлейф сигнализации посредством стандартных клеммных колодок (см. рисунок 3). Извещатели четырехпроводного исполнения ИП212-54Р комплектуются модифицированными розетками с разрывными контактами «4» и «4’», обеспечивающими контроль наличия извещателя в розетке (в случае его изъятия эти контакты размыкаются)

Подключение выносного устройства оптической сигнализации УШК-01 (ВУОС) к ИП212-54Р не предусмотрено.
