Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...80 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 185х150х140 мм (с юстировоч.уст-вом).

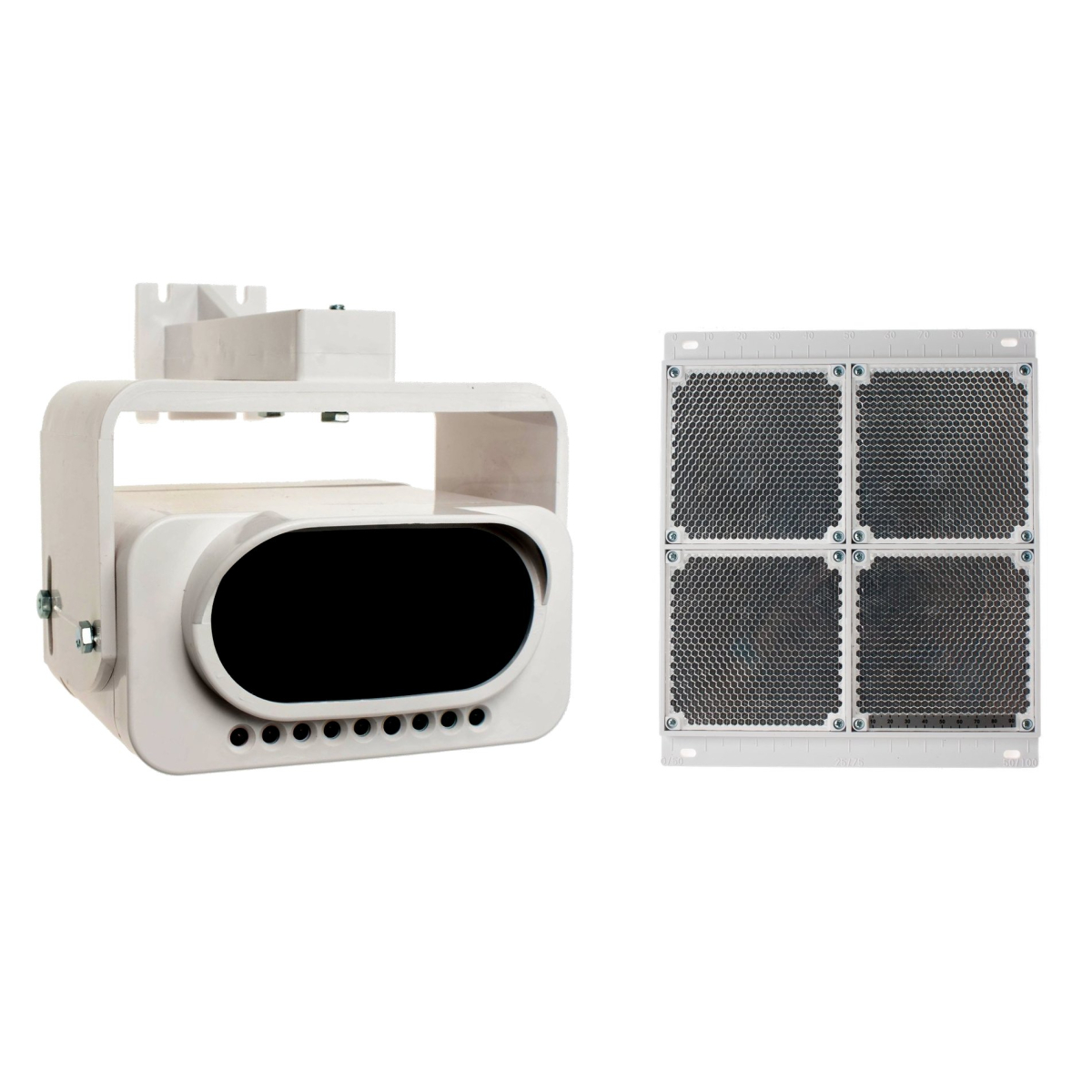

ИП212-52М – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. Внешний вид прием-передатчика приведен на рисунке 1. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Внешний вид рефлектора-отражателя приведен на рисунке 2.
С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя (см. рисунок 3).
В составе извещателей ИП212-52М имеются выносные устройства УВ-ПРД-ПРМ, внешний вид которых приведен на рисунке 4.
В составе извещателей ИП212-52М имеются выносные устройства УВ-ПРД-ПРМ. Конструкция и внешний вид выносных устройств приведен на рисунке.
Принцип действия
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52М могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52М – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52М позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.
В ИП212-52М всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
Технические параметрыПараметр | Значение |
Устанавливаемые пороги срабатывания: для ИП212-52М | 20%, 30%, 40%, 50% |
Диапазон контролируемых расстояний | от 8 до 100 м |
Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
Площадь помещения, защищаемая одним извещателем | не более 900 м2 |
Напряжение питания извещателей (приемника, передатчика и приемо-передатчика) | от 10 до 30 В |
Ток, потребляемый извещателями в режиме «Норма»: ИП212-52М | не более 1,5 мА |
Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) | не более 1 мА |
Ток, потребляемый приемником в режимах: |
|
Величина скачка тока при формировании сигнала «Внимание» | 7,5±0,75 мА |
Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
Длительность отключения питания для сброса | не менее 2 с |
Инерционность срабатывания извещателя: |
|
Инерционность фиксации извещения «Неисправность» в режимах: |
|
Величина сопротивления замкнутых контактов оптореле: |
|
Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
Ток, коммутируемый опторелейными выходами | не более 100 мА |
Напряжение, коммутируемое опторелейными выходами | не более 100 В |
Предельное значение компенсации чувствительности | 3 дБ (50%) |
Скорость компенсации: |
|
Габаритные размеры приемо-передатчика: |
|
Масса приемо-передатчика: |
|
Габаритные размеры устройств выносных УВ-ПРД-ПРМ | не более 55х55х21 мм |
Масса УВ-ПРД-ПРМ | не более 0,04 кг |
Габаритные размеры рефлектора-отражателя ИП212-52М | не более 246х210х13 мм |
Масса рефлектора-отражателя ИП212-52М | не более 0,25 кг |
Диапазон рабочих температур | от минус 30 до + 55°С |
Максимально-допустимая относительная влажность | 98% |
Максимально допустимая частота вибрации | 55 Гц |
Максимально-допустимая освещенность в месте установки | 12 000 лк |
Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
Степень защиты оболочки по ГОСТ 14254 | IP 40 |
Юстировка
Процесс юстировки аналогичен процессу описанному для ИП212-52. Выбор тактики работы извещателей ИП212-52М схож с ИП212-52 но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.
№ движка | Режим работы извещателя | |
Выключено (OFF) | Включено (ON) | |
Общие установки | ||
1 | Штатный режим работы | Режим юстировки |
2 | Режим формирования выходных сигналов «Пожар» | Режим формирования выходных сигналов «Внимание» |
4 | Режим быстрой компенсации чувствительности | Режим медленной компенсации чувствительности |
Установки для ИП212-52 | ||
3 | Режим самосинхронизации (по лучу) | Режим принудительной синхронизации (по линии связи) |
5 | Порог срабатывания | Порог срабатывания |
6 | Порог срабатывания | Порог срабатывания |
Установки для ИП212-52М | ||
3 | Выход «Неисправность-реле» | Выход «Неисправность-ключ» |
5 | Порог срабатывания | Порог срабатывания |
6 | Порог срабатывания | Порог срабатывания |
Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52.
Комплект поставки извещателя ИП212-52М с дальностью от 8 до 80 м
Наименование | Количество |
Извещатель пожарный линейный ИП212-52М (ИПДЛ-52М) в составе: | |
Приемо-передатчик | 1 |
Рефлектор-отражатель | 1 |
Комплект принадлежностей: | |
УВ-ПРД-ПРМ Кронштейн настенный | 1 1 |
Кронштейн потолочный | 1 (см. примечание) |
Держатель | 1 |
Болт 5Х16 ГОСТ 7805-70 | 4 |
Болт 5Х35 ГОСТ 7805-70 | 2 |
Шайба 5.10.016 ГОСТ10450-78 | 6 |
Комплект монтажных частей1 | |
Шуруп 4Х30 DIN 7996 | 8 |
Дюбель 6Х30 | 8 |
Комплект монтажных частей1 | |
Шуруп 3×20 | 4 |
Дюбель S 5×25 | 4 |
Руководство по эксплуатации | 1 |
Примечание. Кронштейн потолочный не входит в основной комплект и поставляется по отдельному заказу.
Здравствуйте! Два года отработали извещатели 2 шт. в складе. Не знаю проверяли их на работоспособность или нет, факт - что пришёл на ТО и они не работоспособны как надо. Забрал на тестировку в контору. Один вообще горит постоянно жёлтым и как я его не верчу он не реагирует ни на что. Пробовал движки менять, никак. Второй вроде работает, но на ППКП С2000-АСПТ вместо сигнала внимание выдаёт сразу Пожар, движки стоят правильно, второй влючен ON. И когда его переводишь в юстировку он сразу выдаёт Пожар, а должен, согласно инструкции, выдавать неисправность. Объясните пожалуйста, в чём проблема? Потому что на складе установлено пожаротушение - рисковать не могу. Заранее благодарен! Александр.
Здравствуйте, в данном случае наши возможности помочь сильно ограничены.
1. Как они работали в системе пожаротушения будучи оба неисправными и не выдавая никакой ошибки или тревоги - это странно.
2. Открываем инструкцию и делаем все пошагово по пунктам 3.4 Проверка пробным включением и 3.5 Проверка работоспособности, если результат отрицательный - устройства неисправны, по какой причине они неисправны и можно ли их починить ответить может только производитель.
Здравствуйте, подскажите пожалуйста, можно ли подключить три извещателя ИП212-52М \"ИПДЛ-52М\" в один двухпроводной шлейф однополярного напряжения прибора С2000-АСПТ? В инструкции к прибору указанно, что только два извещателя можно включить в \"болидовские приборы\", неужели применение более двух невозможно? По проекту необходимо подключить 3 штуки в шлейф. Заранее благодарен, с уважением Александр!
Здравствуйте, обратитесь к производителю в Болид
