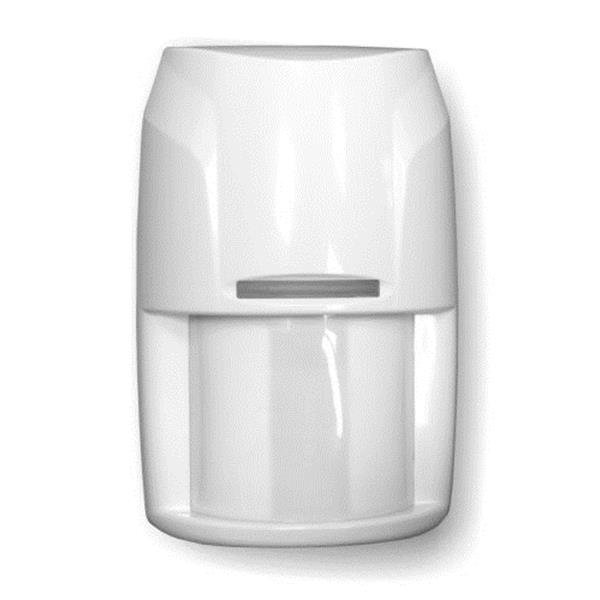

Астра-Z-5145 исп.Р (ИО40910-7) ИК пассивный извещатель; объемный; радиоканальный; 10м

ИК пассивный извещатель; объемный; радиоканальный; 10м, 90 град; 4-площадочный PIR-детектор, устойчивость к животным (до 20кг), микропроцессор, температурная компенсация, возможность подключения внешних источников тревожных извещений; дистанционная регулировка чувствительности; контроль вскрытия; автоматический выбор «родительских» устройств с оптимизацией по качеству связи; тестирование, регистрация и оптимизация радиосвязи с лазерного пульта Астра-942; дальность радиоканала до ретрансляторов-маршрутизаторов и ППКОП на открытой местности до 300 м; поворотный кронштейн

Извещатель предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на ППКОП системы Астра-7итадель.

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Каждая чувствительная зона состоит из четырех элементарных  чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и четырехплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на электронную схему извещателя, которая в соответствии с заданным алгоритмом работы формирует извещение о тревоге.


Основные особенности:

• двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro

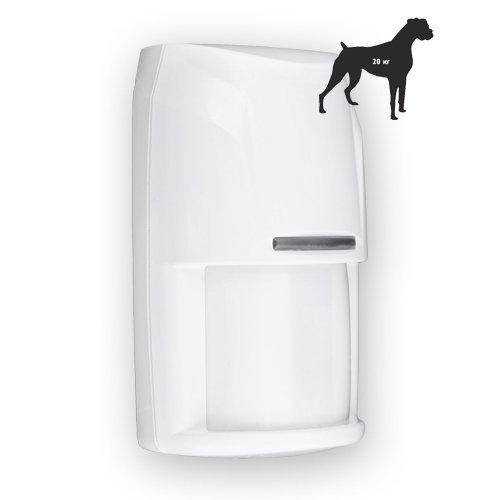

• нечувствительность к животным весом до 20 кг
• объемная зона обнаружения
• микропроцессорный анализ сигнала
• дистанционная (с ППКОП) дискретная регулировка обнаружительной способности
  • прием команд от лазерного пульта Астра-942 для:
    • проверки работоспособности извещателя с включением индикации,
    • оптимизации радиосвязи,
    • запуска регистрации
• наличие тестового режима на проход
• антисаботажная зона
• температурная компенсация
• устойчивость к внешней засветке не менее 6500 лк
• контроль вскрытия корпуса
• контроль напряжения питания
• контроль радиосети
• литий-тионил-хлоридный элемент питания типоразмера АА напряжением 3,6 В емкостью до 2,4 А/ч, входит в комплект поставки
• интеллектуальный алгоритм активации элемента питания при включении
• средний срок службы элемента питания не менее 3-х лет при периоде контроля радиоканала не менее 10 минут
• дополнительный сигнальный вход (клеммы Zone-GND) для подключения внешних источников тревожных извещений
• не требует получения разрешений на применение от органов государственной радиочастотной службы;
  комплектация универсальным поворотным кронштейном.

Технические характеристики:

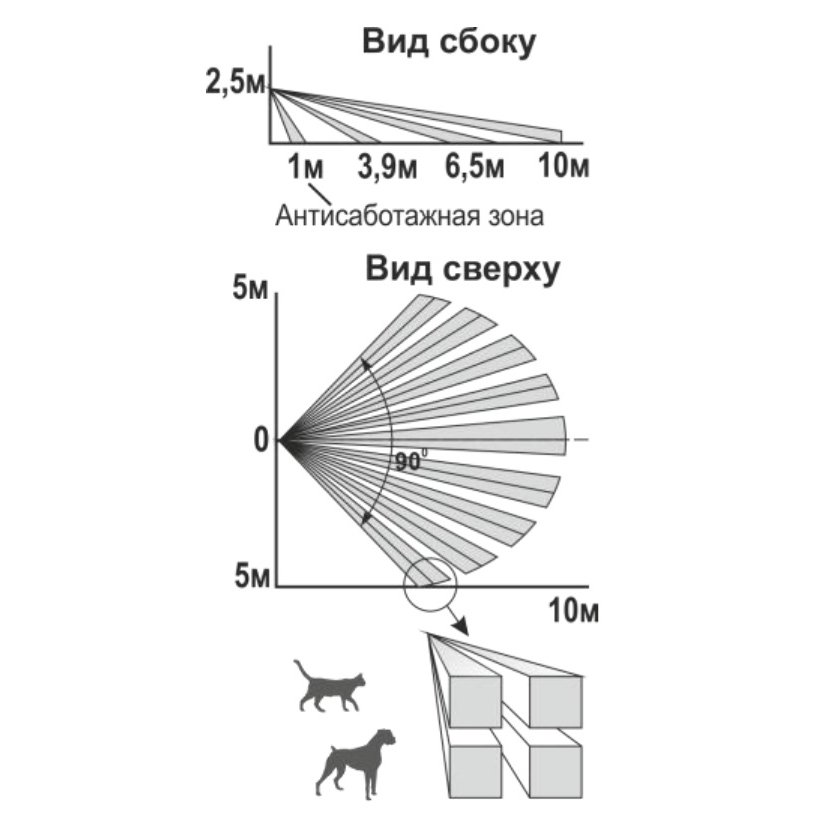

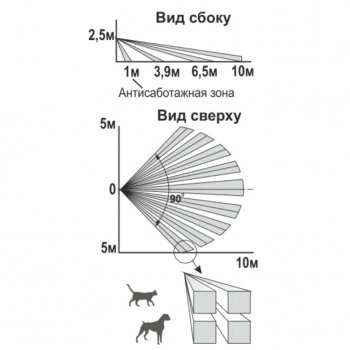

• дальность обнаружения проникновения 10 м
• угол зоны обнаружения в горизонтальной плоскости 90°
• рекомендуемая высота установки 2,3÷2,5 м
• радиус действия радиоканала на открытой местности, не менее300 м
• рабочий диапазон частотот 2400 до 2483,5 МГц
• число рабочих каналов с шагом 5 МГц16
• ширина канала2 МГц
• мощность передатчика, не более 10 мВт
• порог начала индикации для замены элемента питания 2,7 В
• нижний порог напряжения питания (порог программного отключения при сохранении индикации о разряде элемента питания) 2,3 В

Условия эксплуатации

• температура от -30 до +50°С
• относительная влажность воздуха без конденсации влаги до 95% при +35°С
• степень защиты оболочкойIP41

Комплектация:

• ИО40910-7 «Астра-Z-5145» исполнение Р ..................... 1 шт.
• Элемент питания ............................................................... 1 шт.
• Винт 2,9×25 ........................................................................ 2 шт.
• Дюбель 5х25 ...................................................................... 2 шт.
• Кронштейн (поворотный) .................................................. 1 шт.
• Памятка по применению .................................................. 1 экз.

Информативность
"выход на дежурный режим";
"норма";
"тревога";
"нарушение входа Zone-GND";
"вскрытие";
"восстановление вскрытия";
"неисправность питания";
"неисправность извещателя";
"поиск сети";
"сеть-норма";
"нет сети";
"неисправность радиомодуля"
