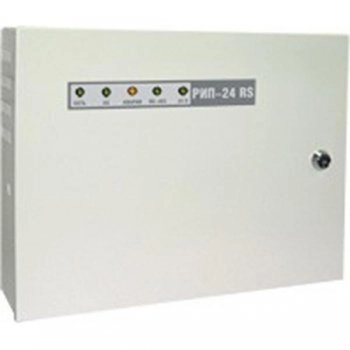

РИП-24 (исп. 50) резервированный источник питания 24 В, 2,0 А

Резервированный источник питания; U-вх.150…250 В, U-вых.26.6…27.8 В, I-ном.2 А, I-max.2.5 А (до 10 минут), под два АКБ 12 В 7 А·ч; световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP30, t-раб.-10…+40°С, 340х270х100 мм

Назначение:

• Резервированный источник питания  предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 24 В постоянного тока.
• РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичных аккумуляторных батарей. РИП обеспечивает отключение батарей от нагрузки во избежание их недопустимого разряда.
• РИП обеспечивает световую индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд батарей, отсутствие АБ, отключение батарей при их разряде, короткое замыкание или перегрузка на выходе.
• РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания, а также защиту от превышения выходного напряжения.
• РИП обеспечивает защиту от коротких замыканий клемм подключения батарей с сохранением выходного напряжения при работе от сети.
• РИП обеспечивает измерение сетевого напряжения, выходного напряжения, напряжения на батареях и выходного тока.
• РИП обеспечивает передачу измеренных значений напряжений и тока, а также сообщений о текущем состоянии на сетевой контроллер (пульт «С2000М» или компьютер с установленным ПО АРМ «Орион Про») по интерфейсу RS-485.
• РИП обеспечивает выдачу извещений о неисправности на дистанционный выход – выходная цепь гальванически развязанного оптореле.
• РИП обеспечивает контроль состояния батарей и цепей их подключения (путём сравнения с максимально допустимым внутренним сопротивлением этой цепи).
• РИП должен эксплуатироваться в местах, защищённых от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.

Основные особенности РИП-24 (исп. 50):

• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
  • "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
  • "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
  • "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
  • "Тревога взлома" (корпус РИП открыт)
  • "Отключение выходного напряжения"
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при их разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • отключение АБ при разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Технические характеристики:
