ИПДЛ-52СМД (8-80 м) Извещатель дымовой оптический линейный однопозиционный

1 год гарантии
ИВС-Сигналспецавтоматика ИПДЛ-52СМД
383 просмотра
13560.00 ₽
Рекомендованная цена
13104.00 ₽
Спецпредложение до 16.07.2020


Кэшбек
197 рублей

В наличии
Удаленный склад: 10 шт

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оплата
  • Безналичная оплата по счету
  • Оплата картой по счету

Условия возврата
В офисе или ПВЗ СДЭК рядом с Вами. (подробнее)

Оставить отзыв

Извещатель дымовой оптический линейный, 2-х проводный, однопозиционный, дальность от 8...80 м, U-шс.10...30В, I-потр. 0.7 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм

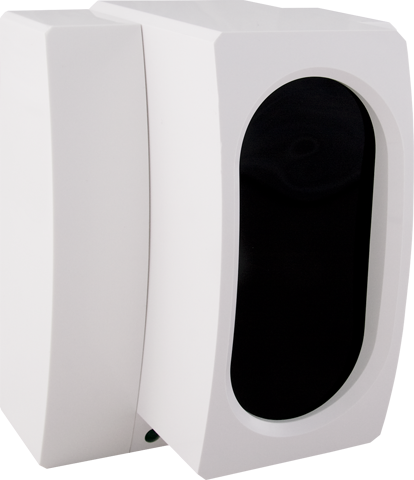

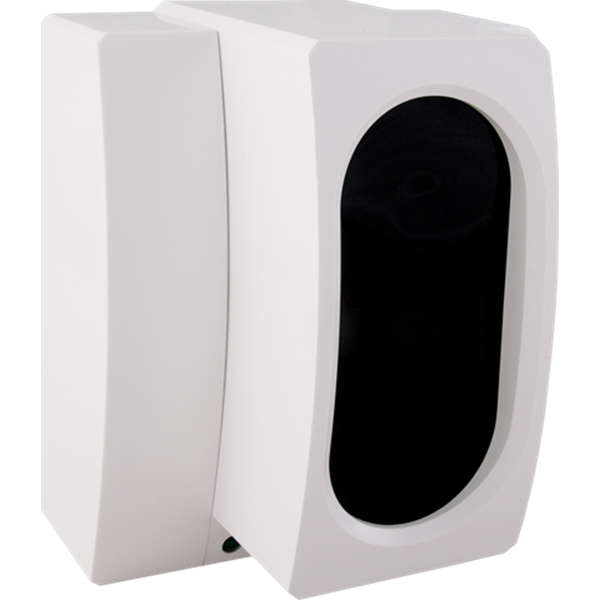

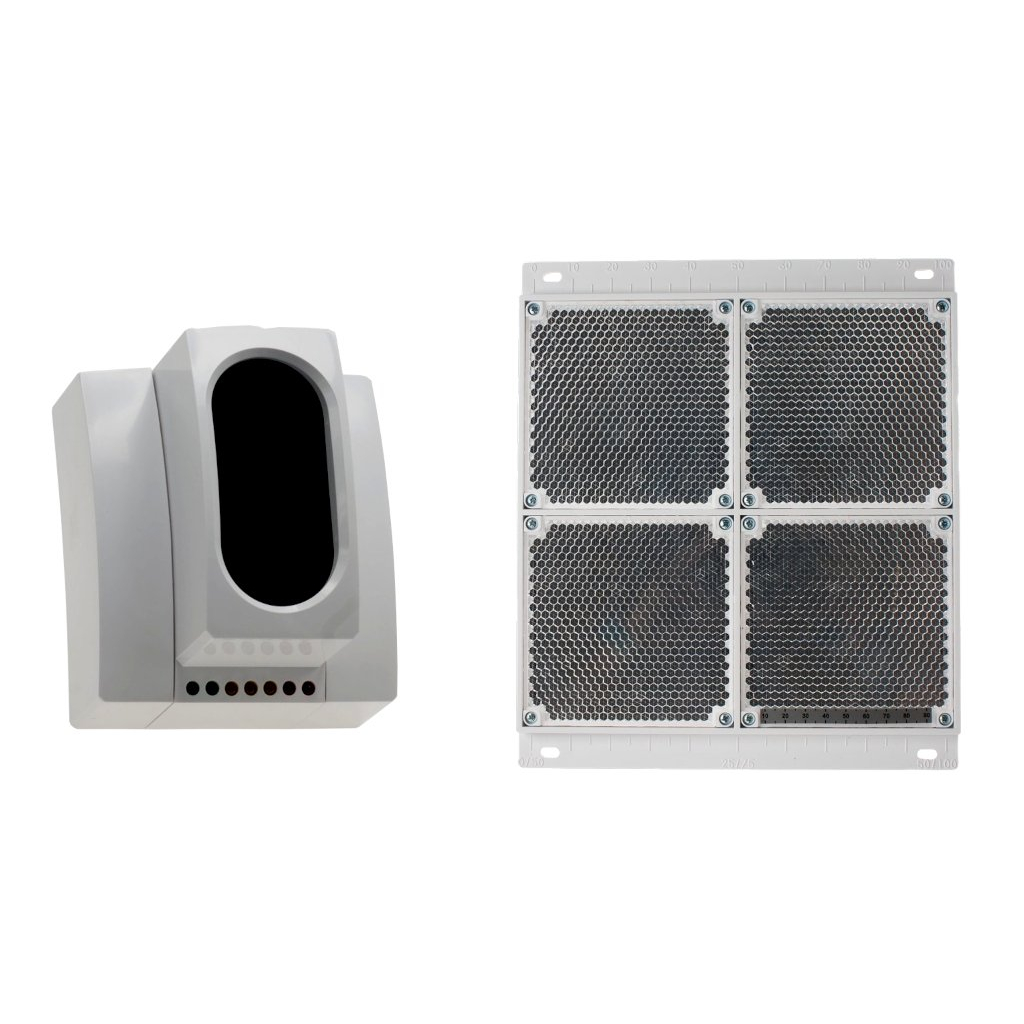

ИП212-52СМД – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. Внешний вид прием-передатчика приведен на рисунке 1. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

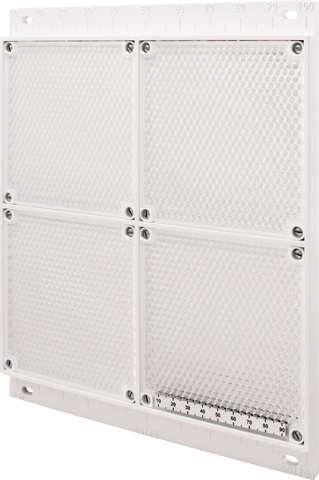

В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Внешний вид рефлектора-отражателя приведен на рисунке 2. Для дальности работы до 60 метров применяется малый рефлектор. Внешний вид этого рефлектора показан на рисунке 3.

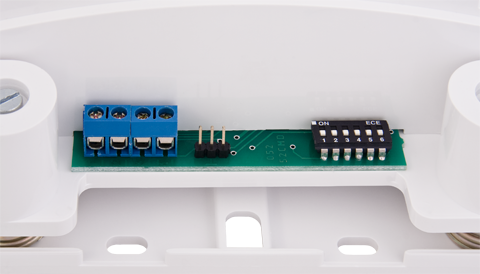

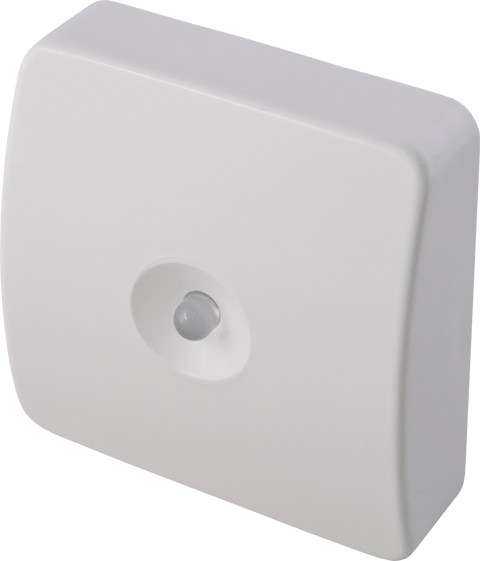

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52 (см. рисунок 4). В составе извещателей ИП212-52СМД имеются выносные устройства УВ-ПРД-ПРМ, внешний вид которых приведен на рисунке 5.

В извещателе типа ИП212-52СМД приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМД могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
ИП212-52СМД предназначен для включения только в двухпроводные шлейфы, его особенности (сверхнизкое потребление и способ формирования сигнала «Неисправность») делают его более предпочтительным по сравнению с остальными модификациями при применении в любых двухпроводных шлейфах.
В ИП212-52СМД отсутствуют опторелейные выходы, поэтому они не могут применяться в четырехпроводных шлейфах и предназначены только для двухпроводного включения в шлейфы, при этом их потребление снижено до минимально-возможного уровня (не более 0,7 мА), что позволило существенно увеличить их максимальное количество в одном шлейфе (ППК-2 – до 14 шт., ППК-2М – до 8 шт., Сигнал-20П - до 4 шт.)

Юстировка
За счет применения пружинно-винтового юстировочного механизма обеспечивается плавная и очень точная настройка положения приемо-передатчика
Процесс юстировки аналогичен процессу описанному для ИП212-52СМ. Выбор тактики работы извещателей ИП212-52СМД схож с ИП212-52СМ, но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.

Режим работы извещателя

N движка
переключателя

Выключено

Включено

1

Штатный режим работы

Режим юстировки

2

Режим формирования выходных сигналов «Пожар»

Режим формирования выходных сигналов «Внимание»

4

Режим быстрой компенсации чувствительности

Режим медленной компенсации чувствительности

Установки для ИП212-52СМД

3

Выход «Внимание» 7,5 мА

Выход «Внимание» 5,5 мА

5

Порог срабатывания
50% («6» - OFF)
30% («6» - ON)

Порог срабатывания
40% («6» - OFF)
20% («6» - ON)

6

50% («5» - OFF)
40% («5» - ON)

30% («5» - OFF)
20% («5» - ON)

Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52. Внешний вид тестера показан на рисунке 6.

Технические характеристики:

Параметр

Значение

Устанавливаемые пороги срабатывания для ИП212-52СМД

20%, 30%, 40%, 50%

Диапазон контролируемых расстояний

от 8 до 100 м

Максимальная ширина защищаемого одним извещателем пространства

не более 9 м

Напряжение питания извещателя (приемника и передатчика)

от 10 до 30 В

Ток, потребляемый извещателем в режиме «Норма»

не более 0,7 мА

Ток, потребляемый приемником в режимах:

- формирования выходного сигнала «Внимание»

не более 11 мА

- формирования выходного сигнала «Пожар»

не более 35 мА

- формирования выходного сигнала «Неисправность» в режиме «реле»

не более 11 мА

- формирования выходного сигнала «Неисправность» в режиме «ключ»

не более 1,5 мА

Величина скачка тока при формировании сигнала «Внимание»

5,5 +/- 0,5 мА или 7,5 +/- 0,75 мА

Ток утечки при питании напряжением обратной полярности

не более 2 мкА

Длительность отключения питания для сброса

не менее 2 с

Инерционность срабатывания извещателя:

типовая

5 с

максимальная

10 с

Инерционность фиксации извещения «Неисправность» в режимах:

«Неисправность - память», «Неисправность - допуска»

от 3 до 5 с

«Неисправность - луч»

2±0,5 с

«Неисправность - синхронизация», «Неисправность - сбой»

от 40 до 70 с

«Неисправность - превышение», «Неисправность - снижение»

от 40 до 70 с

Предельное значение компенсации чувствительности

3 дБ (50%)

Скорость компенсации:

в режиме быстрой компенсации

0,12 %/мин

в режиме медленной компенсации

0,03 %/мин

Габаритные размеры приемо-передатчика

не более 135x120x100 мм

Масса приемо-передатчика

не более 0,4 кг

Габаритные размеры устройств выносных УВ-ПРД-ПРМ

не более 55x55x21 мм

Масса УВ-ПРД-ПРМ в отдельности

не более 0,04 кг

Габаритные размеры рефлектора-отражателя

не более 246х210х13 мм

Масса рефлектора-отражателя

не более 0,25 кг

Диапазон рабочих температур

от - 30 до + 55 оС

Максимально-допустимая относительная влажность

98%

Максимально допустимая частота вибрации

55 Гц

Максимально-допустимая освещенность в месте установки

12000 лк

Степень жесткости по устойчивости к воздействию ЭМП

четвертая

Степень защиты оболочки по ГОСТ 14254

IP 40


Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок4

Рисунок 5


Характеристики ИПДЛ-52СМД:
  • Тип пожарного извещателя: Дымовой линейный однопозиционный
  • Производитель: ИВС-Сигналспецавтоматика
  • Дальность обнаружения (м) <: 8
  • Дальность обнаружения (м) >: 80
  • Напряжение (В) <: 10
  • Напряжение (В) >: 30
  • Индикатор: Нет
  • Класс пыле-/влагозащиты: IP40
  • Линия связи: 2-х проводная
  • Подогрев: Нет
  • Тип контактов: Нормально разомкнутый, Нормально замкнутый
  • Ток потребления в дежурном режиме, мА: 0.8
