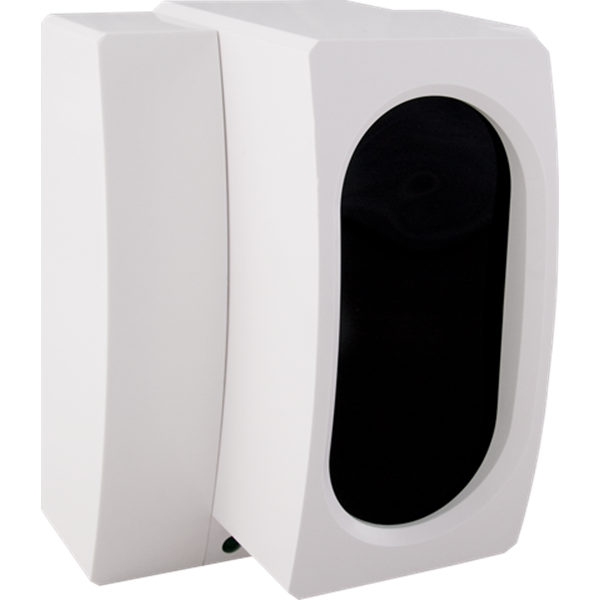

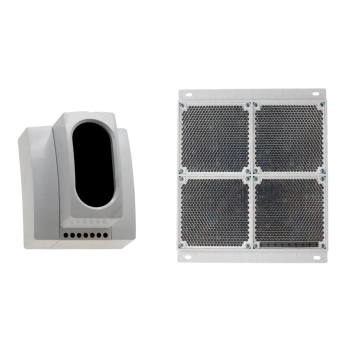

ИПДЛ-52СМ (8-80 м) Извещатель дымовой оптический линейный однопозиционный

1 год гарантии
ИВС-Сигналспецавтоматика ИПДЛ-52СМ
650 просмотров
12486.00 ₽
Рекомендованная цена
11 943 ₽
Спецпредложение до 31.01.2022

Купить по клубной цене


В наличии
Cклад Щербинка: > 10 шт
Удаленный склад: 10 шт
Подобрать похожие
Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв
  • Модификация: 8-100 / 8-80 м

Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...80 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм

ИП212-52СМ – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

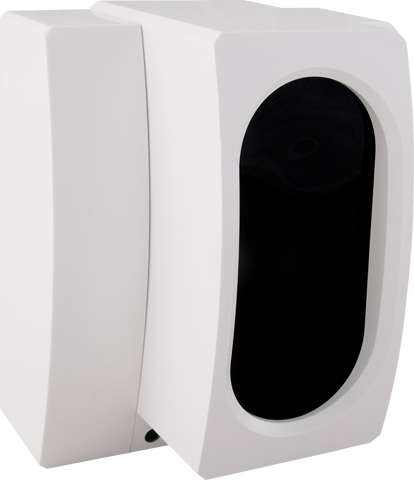

Внешний вид прием-передатчика:

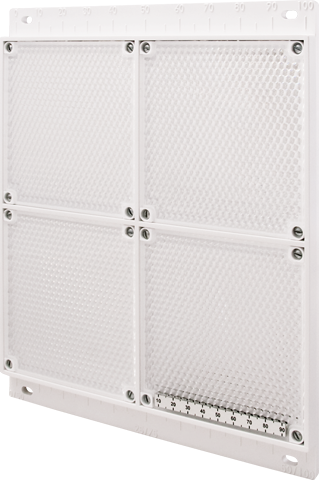

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Внешний вид рефлектора-отражателя:

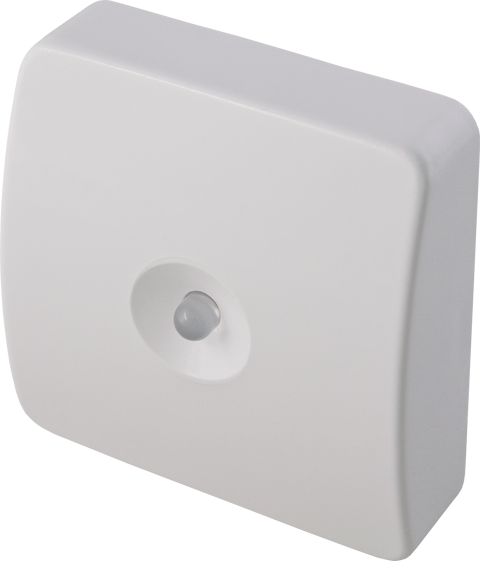

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМ имеются выносные устройства УВ-ПРД-ПРМ, внешний вид:


В извещателе типа ИП212-52СМ приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМ могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52CМ – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52СМ позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.
В ИП212-52СМ всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).

Технические характеристики:

Параметр

Значение

Устанавливаемые пороги срабатывания для ИП212-52СМ

20%, 30%, 40%, 50%

Диапазон контролируемых расстояний

от 8 до 100 м

Максимальная ширина защищаемого одним извещателем пространства

не более 9 м

Напряжение питания извещателя (приемника и передатчика)

от 10 до 30 В

Ток, потребляемый извещателем в режиме «Норма»

не более 1,5 мА

Ток, потребляемый передатчиком при питании от отдельного источника
(в любом режиме работы)

не более 1 мА

Ток, потребляемый приемником в режимах:

- формирования выходного сигнала «Внимание»

не более 11 мА

- формирования выходного сигнала «Пожар»

не более 35 мА

- формирования выходного сигнала «Неисправность» в режиме «реле»

не более 11 мА

- формирования выходного сигнала «Неисправность» в режиме «ключ»

не более 1,5 мА

Величина скачка тока при формировании сигнала «Внимание»

7,5 +/- 0,75 мА

Ток утечки при питании напряжением обратной полярности

не более 2 мкА

Длительность отключения питания для сброса

не менее 2 с

Инерционность срабатывания извещателя:

типовая

5 с

максимальная

10 с

Инерционность фиксации извещения «Неисправность» в режимах:

«Неисправность - память», «Неисправность - допуска»

от 3 до 5 с

«Неисправность - луч»

2±0,5 с

«Неисправность - синхронизация», «Неисправность - сбой»

от 40 до 70 с

«Неисправность - превышение», «Неисправность - снижение»

от 40 до 70 с

Величина сопротивления замкнутых контактов оптореле:

типовая

15 Ом

максимальная

25 Ом

Величина сопротивления разомкнутых контактов оптореле

не менее 500 кОм

Величина сопротивления изоляции выходных опторелейных цепей
от цепей питания извещателя

не менее 500 кОм

Ток, коммутируемый опторелейными выходами

не более 100 мА

Напряжение, коммутируемое опторелейными выходами

не более 100 В

Предельное значение компенсации чувствительности

3 дБ (50%)

Скорость компенсации:

в режиме быстрой компенсации

0,12 %/мин

в режиме медленной компенсации

0,03 %/мин

Габаритные размеры приемо-передатчика

не более 135x120x100 мм

Масса приемо-передатчика

не более 0,4 кг

Габаритные размеры устройств выносных УВ-ПРД-ПРМ

не более 55x55x21 мм

Масса УВ-ПРД-ПРМ в отдельности

не более 0,04 кг

Габаритные размеры рефлектора-отражателя

не более 246х210х13 мм

Масса рефлектора-отражателя

не более 0,25 кг

Диапазон рабочих температур

от - 30 до + 55 оС

Максимально-допустимая относительная влажность

98%

Максимально допустимая частота вибрации

55 Гц

Максимально-допустимая освещенность в месте установки

12000 лк

Степень жесткости по устойчивости к воздействию ЭМП

четвертая

Степень защиты оболочки по ГОСТ 14254

IP 40

Характеристики ИПДЛ-52СМ:

  • Тип пожарного извещателя: Дымовой линейный однопозиционный
  • Производитель: ИВС-Сигналспецавтоматика
  • Дальность обнаружения (м) <: 8
  • Дальность обнаружения (м) >: 80
  • Напряжение (В) <: 10
  • Напряжение (В) >: 30
  • Индикатор: Нет
  • Класс пыле-/влагозащиты: IP40
  • Линия связи: 2-х проводная
  • Подогрев: Нет
  • Тип контактов: Нормально разомкнутый, Нормально замкнутый
  • Ток потребления в дежурном режиме, мА: 0.8
Документация:
  1. Инструкция ИПДЛ-52СМ
