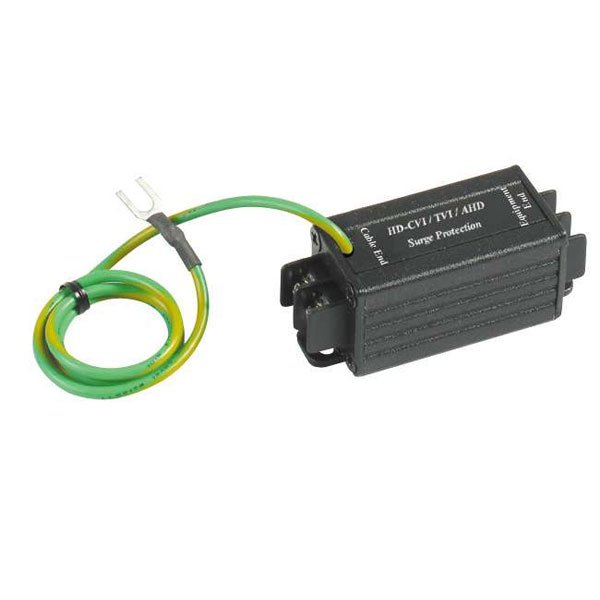

SP009T Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное

Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное, для кабеля витой пары. Полоса пропускания видеосигнала до 47MHz. Максимальный ток разряда 15кA. Вх. - Клм. Вых. - Клм. Размеры: 79.3x25.4x25.4мм. Рабочая температура -40...+55°C.

Устройство грозозащиты SP009T предназначено для защиты видеосигналов стандартов HDCVI, HDTVI и AHD при передаче по кабелю витой пары. Применяется для защиты оконечного оборудования (мониторы, камеры, регистраторы, др.) в системах видеонаблюдения, спутникового телевидения, пр.

Основные особенности:

• Тип видеосигналов: HDCVI, HDTVI и AHD;
• Полоса пропускания: до 47МГц;
• Защита от импульсных помех (EFT).

Технические характеристики:

• Количество каналов: 1
• Тип видеосигнала: HDCVI/HDTVI/AHD
• Время срабатывания, нс: < 1
• Номинальное рабочее напряжение : DC6V
• Максимальное рабочее напряжение : DC25V
• Импульсное перенапряжение (макс.: 4KV, 8/20 мкс; 6KV, 5/310 мкс;
• Максимальный ток разряда : 2КА
• Полоса пропускания: до 47МГц
• Вносимые потери: 0,9дБ (50МГц)
• Возвратные потери, дБ: < 0,2
• Подключение: клемм. (винт)(вх.)х 1; клемм. (винт)(вых.)х 1.
• Рабочая температура: -40…+55 °C
• Размеры (ШхГхВ) (мм: 79.3x25.4x25.4
• Вес (г: 75

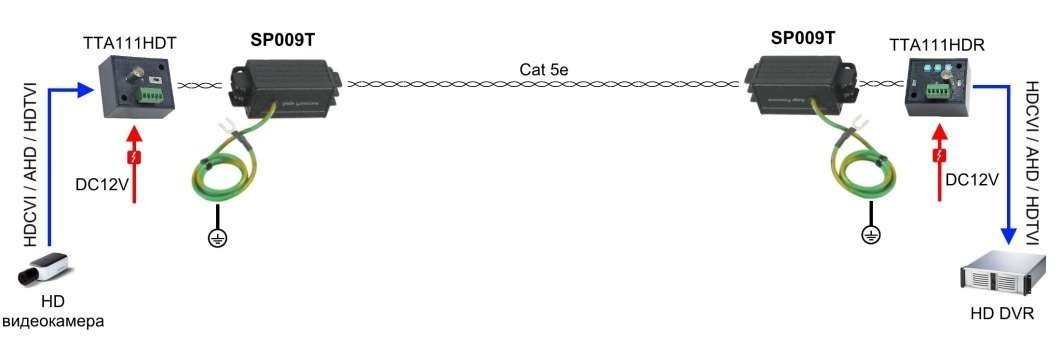

Схема подключения:
