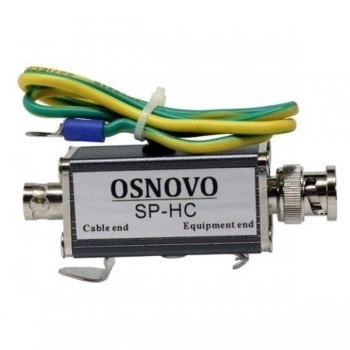

SP-HC Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля.

Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 20kA. Время отклика не более 1нс. 1 вход (BNC-мама), 1 выход (BNC-папа). Монтаж на DIN-рейку. Размеры (ШхВхГ): 25x82x25мм. Рабочая температура -40...+85°C.

Основные особенности SP-HC:

• Тип видеосигналов: HDCVI, HDTVI, AHD;
• Количество каналов: 1 для SP-HC;
• Тип подключения: под витую пару (клеммники) для SP-H, под коаксиальный кабель (BNC-разъемы) для SP-HC , SP-H16C;
• Полоса пропускания: до 80 МГц;
• Защита, как от грозовых разрядов, так и от скачков напряжения;
• Простота и удобство в эксплуатации;
• Возможность крепления на DIN-рейку (для SP-H, SP-HC).

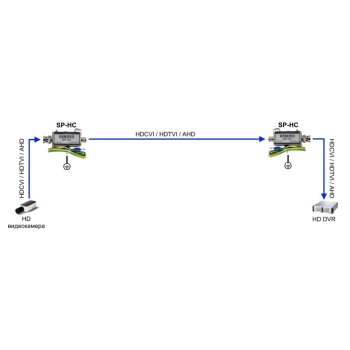

Схема подключения:

Технические характеристики:

• Тип устройства: устройство грозозащиты
• Тип сигнала: HDCVI /HDTVI / AHD
• Количество каналов: 1
• Полоса пропускания: до 80 Мгц
• Подключение: Под коаксиальный кабель Вход/выход BNC / BNC
• Номинальное напряжение (Uo: 5V
• Максимальное длительное рабочее напряжение (Uc: 6V
• Номинальный ток нагрузки (IL: 0.5 А
• Суммарный разрядный ток линия-линия (Itotal: 20кА
• Номинальный ток разряда линия-линия (In: 10кА
• Суммарный разрядный ток линия-земля (Itotal: 20 кА
• Номинальный ток разряда линия-земля (In: 10 кА
• Уровень напряжения защиты линия-линия (Up: <20V
• Уровень напряжения защиты линия-земля(Up: <20V
• Уровень напряжения защиты 1kV/usС3 линия-линия (Up: <20V
• Уровень напряжения защиты 1kV/usС3 линия-земля(Up: <20V
• Время отклика (ta: <1нс
• Вносимые потери: <1дБ
• Размеры ШхВхГ (мм: 25x82x25
• Рабочая температура: -40…+85°C
• Дополнительно: Монтаж на DIN-рейку
