Модуль Подключения Нагрузки (МПН)

1 год гарантии
  • Производитель: Болид
  • Код товара: 404-292
Болид МПН
11100 просмотров

Данная позиция временно недоступна к заказу

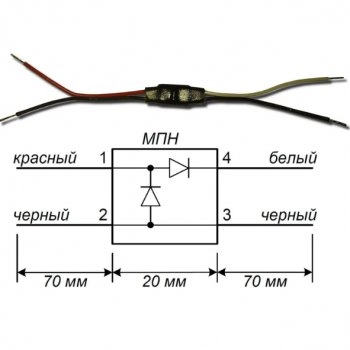

Модуль подключения нагрузки к приборам С2000-АСПТ, С2000-КПБ, Сигнал-20П, Сигнал-20М. Упрощает подключение оповещателей, табло и исполнительных устройств к приборам с диодной схемой контроля линии.

Назначение: модуль подключения нагрузки предназначен для подключения к контролируемым выходам пожарных приборов управления (ППУ) звуковых и световых оповещателей, противопожарных модулей, электромагнитных клапанов, промежуточных реле и иных исполнительных устройств

Основные особенности АМПН:

  • Используется совместно с блоками «С2000-АСПТ», «С2000-КПБ», «Сигнал-20П», «Сигнал-20М» производства ЗАО НВП «Болид», обеспечивающими контроль линий управления исполнительными устройствами в системах пожарной сигнализации и автоматики, а также в системах оповещения и управления эвакуацией.
  • Конструкция не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Технические характеристики:

  • Максимальное рабочее напряжение: 50 В.
  • Максимальный ток нагрузки: 2,5 А.
  • Максимальный ток контроля: 0,1 А.
  • Сечение проводов для подключения: 0,2 кв. мм.
  • Рабочий диапазон температур: от минус 30 до +55 °С (от 243 К до 328 К).
  • Степень защиты оболочки: IP30.
  • Габаритные размеры (без учёта проводов подключения): 20×10×7 мм.
  • Масса: не более 5 г.
  • Содержание драгоценных материалов: не требует учёта при хранении, списании и утилизации.
  • Содержание цветных металлов: не требует учета при списании и дальнейшей утилизации изделия.
Характеристики:
  • Тип адресного устройства: Дополнительное оборудование
  • Производитель: Болид
  • Место установки: В помещении
Тех. консультация

Вопрос от: Алексей

Добрый день. Вопрос по модулю подключения нагрузки. У меня по проекту нарисовали 10 оповещателю световых, в одном помещении но расположены удаленно друг от друга. Все МПН подключены последовательно с концевым. могу ли я эту схему использовать паралельно друг другу. чтоб на один выход свести с двух сторон.и должен ли быть концевой МПН на линии?спасибо.

  • Ответил: Кузьмин Борис

    Здравствуйте. Мы не консультируем по проектами способам их реализации. Пригласите, пожалуйста инженера. Это отдельная работа.
