АШ-433 антенна штыревая полуволновая

Ненаправленная полуволновая антенна.

Антенна ALU-433 имеет круговую диаграмму направленности в горизонтальной плоскости и предназначена для использования с групповыми стационарными приемниками радиоканальных систем охранной и тревожной сигнализации «Риф Ринг» и «Риф Стринг», а также с другими радиоустройствами, работающими на частоте 433,92 МГц.

Антенна была специально разработана для радиоканальных охранных устройств и имеет прочную цельнометаллическую конструкцию, устойчивую к воздействиям внешней среды и не требующую использования дорогостоящих средств грозозащиты (грозоразрядников).

Рекомендуется для приемников всех типов, кроме RS-200R.

Технические характеристики:

• Тип антенны: полуволновой штырь
• Рабочая частота: 433,92 МГц
• КСВ: не более 1,5
• Габаритные размеры: 575х60х15 мм
• Длина фидера: 3 м
• Волновое сопротивление фидера: 50 Ом

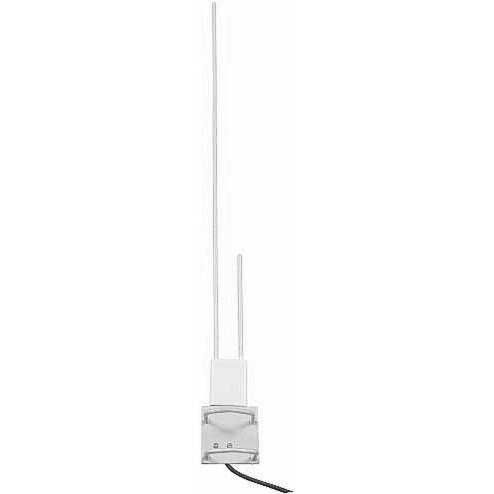

Антенна состоит из двух стальных штырей, приваренных к стальному квадратному основанию, фидера с устройством согласования и крепежных скоб с гайками.

Крепежные скобы позволяют закрепить антенну на круглой мачте диаметром от 15 до 45 мм. Мачта не должна выступать над верхним краем основания.

Антенна комплектуется неразъемным фидером длиной 3 м, разделанным на конце для подключения к винтовым колодкам. Если необходимо удлинить фидер, то следует подключить дополнительный отрезок кабеля с помощью пары кабельных разъемов типа BNC 50 Ом («папа» и «мама»).

Соединение отрезков кабеля пайкой не допускается.

Коаксиальный кабель, используемый для удлинения фидера, должен обеспечивать работу на частоте 433 МГц и не вносить слишком больших потерь.
