КВТ-60 Комплект для автоматического измерения температуры и влажности

1 год гарантии
  • Производитель: Болид
  • Код товара: 424-170
Болид КВТ-60 КВТ-60 изображение 2КВТ-60 изображение 3КВТ-60 изображение 4
Фото 1
Фото 2

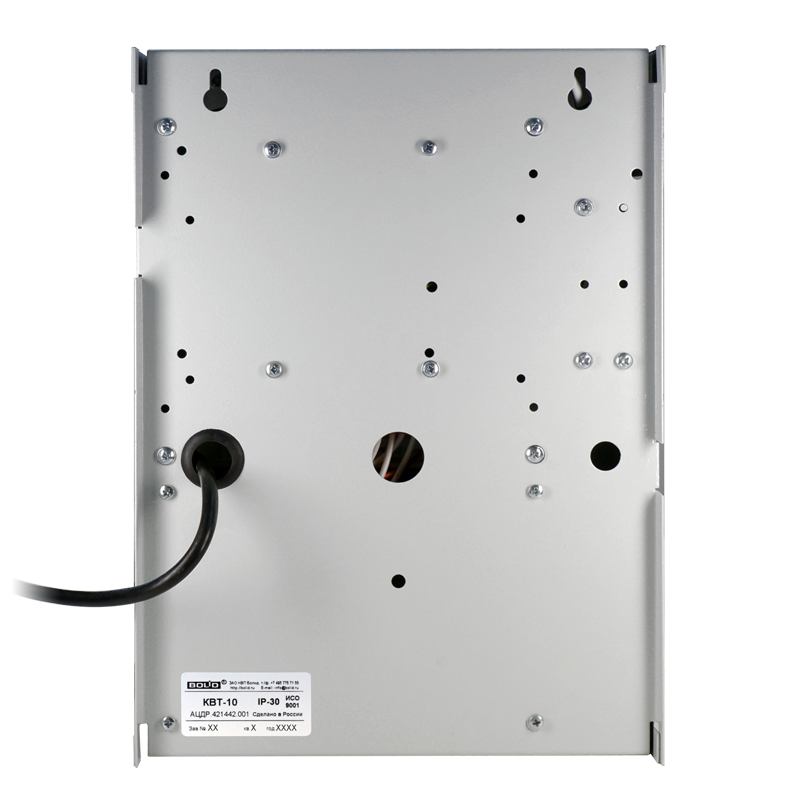

Фото 3
Фото 4
453 просмотра

Данная позиция временно недоступна к заказу

Комплект для автоматического измерения температуры и влажности и дальнейшей обработки, формирования графиков, архивации измененных значений, отображения в  SCADA системе, с возможностью просмотра через Интернет. Состав: РИП-12 исп.20-1 шт., М3000-Т Инсат-1 шт., С2000-КДЛ-Modbus-1 шт., С2000-ВТ-60 шт. U-пит. перемен. 150…253В, P-потр. 45 ВА, IP30, габ.размеры 280х200х100 мм

Основное отличие:в комплекте  С2000-ВТ - 60 штук.

Комплект позволяет:

  • запитывать датчики и считывать информацию с датчиков по двухпроводной линии связи контроллера "С2000-КДЛ Modbus"
  • формировать во встроенной СКАДА-системе визуальный образ получаемых параметров температуры и влажности для передачи на внешние устройства отображения
  • передавать числовые значения температуры и влажности во внешнюю локальную (глобальную) сеть через любой (кроме Internet Explorer) браузер

В комплект заложен потенциал для разностороннего развития функционала непосредственно пользователем. При соответствующей доработке пользователем комплект позволяет:

  • формировать во встроенной СКАДА-системе пользовательские сценарии обработки получаемых данных с генерированием сигналов во внешние сети по интерфейсам Ethernet, RS-485
  • подключать приборы сторонних производителей по четырём гальванически развязанным интерфейсам RS-485 в различных открытых протоколах, поддерживаемых встроенным ПО MasterSCADA-4D

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Точностные характеристики датчиков комплекта

Точность измерения температуры, °С

±0,5

Диапазон измеряемой влажности, %

от 0 до 100

Точность измерения влажности, %

±5 (в диапазоне от 20% до 80%)

Разрешение

влажность, %

1

температура, °С

0,1

Диапазон измерения относительной влажности воздуха, %

до 93 при +40°С

Диапазон измерения температур, °С

от минус 30 до +55

Питание

Напряжение питания от сети переменного напряжения диапазон, В

150 … 253 50 Гц

Количество вводов питания

150 … 253 50Гц

Стабилизированное напряжение питания приборов комплекта, В

13,6±0,6

Номинальный ток нагрузки при подключении дополнительных приборов, А

1

Максимальный ток нагрузки (кратковременно до 2 мин, с интервалом не менее 1 ч.), А

1,5

Максимальный ток потребления от сети:

при минимальном напряжении в сети (150 В) не более, А

0,25

при максимальном напряжении в сети (253 В) не более, А

0,15

Максимальная потребляемая от сети мощность – не более (В∙А)

45

Пульсации стабилизированного напряжения (пик-пик) при номинальном токе нагрузки – не более, мВ

100

Программное обеспечение

Операционная система

Linux

Среда разработки

MasterSCADA 4D

Языки программирования

FBD/SFC/LD/ST/IL (cтандарт МЭК 61131-3)

Web-визуализация

Количество поддерживаемых одновременных web-клиентов

1

Ресурсы

Центральный процессор

Cortex™-A9 Core 1.0 GHz

Объем оперативной памяти

512MB

Объем энергонезависимой памяти общий

4188 MB

Интерфейсы

RS-485 универсальный, шт.

4

RS-485 "Орион" ведущий / ведомый, шт.

1

RS-485 Modbus ведомый, шт.

1

RS-232 (отладка и диагностика контроллера "М3000-Т Инсат"), шт.

1

RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD"), шт.

1

Ethernet, шт.

1

USB, шт.

1

ДПЛС, шт.

1

ДПЛС

Максимальная длина ДПЛС, м

1000

Максимальный выходной ток ДПЛС, мА

не более 100

Максимальное суммарное токопотребление подключенных АУ до, мА

64

Количество адресуемых входов по двухпроводной линии связи (информационная емкость) / (используется)

127 / 20

Характеристики:
  • Тип адресного устройства: Датчик влажности/температуры
  • Производитель: Болид
  • Место установки: В помещении
