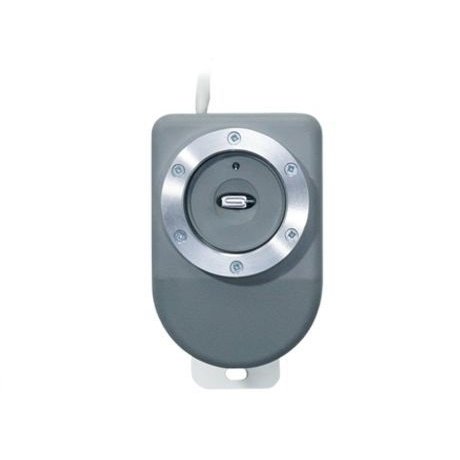

взрывозащищенный извещатель пламени Спектрон-400-Exm, для закрытых помещений с большим остеклением. Маркировка взрывозащиты 1ExmbIICT6Gb Х. Максимальная площадь защиты - 2000 кв.м. Дальность действия по ТП5 до 50 м. Функция самотестирования, передача сигнал неисправность. 2-х и 4-х проводное подключение, Uпит - 9...28В. I деж - 0,35 мА, I пож 3-15мА. Угол обзора 100°. Температурный диапазон от - 40 до +70°С. IP68. Времени срабатывания и ток режима "Пожар" выбирает пользователь. Корпус - ABS-пластик . Инерционность 3, 7, 15, 22 с (выбирает пользователь). Габаритные размеры 69х103х120 мм.
Извещатель пожарный пламени взрывозащищенный,
Приборы в серии:
Взрывозащищенные:
Спектрон-401-Exi
Спектрон-401-Exi-М
Спектрон-401.01-Exi
Спектрон-401.01-Exi-M
Спектрон-401-Exm
Спектрон-401-Exm-М
Спектрон-401.01-Exm
Спектрон-401.01-Exm-M
Общепромышленные:
Спектрон-401
Спектрон-401-М
Спектрон-403
ПАРАМЕТРЫ ВЗРЫВОЗАЩИЩЕННЫХ ИЗВЕЩАТЕЛЕЙ |
|
Извещатели пламени с видом взрывозащиты «герметизация компаундом»: - Спектрон-401-Exm - Спектрон-401.01-Exm - Спектрон-401-Exm-M - Спектрон-401.01-Exm-M |
|
Маркировка взрывозащиты 1Ex mb IIC T6 Gb X позволяет применять извещатель во взрывоопасных зонах классов «1» и «2» |
|
Для подключения извещателя с видом взрывозащиты «герметизация компаундом» не требуется искробезопасная цепь. Шлейфы прокладываются с учетом требований ПУЭ (раздел 7.3) к электропроводкам во взрывоопасных зонах |
|
Функция автоматического перехода из режима «Пожар» в режим «Дежурный» активируется только во взрывозащищенных извещателях пламени серии 400 |
|
ОБЩИЕ ПАРАМЕТРЫ ВЗРЫВОЗАЩИЩЕННЫХ И ОБЩЕПРОМЫШЛЕННЫХ ИЗВЕЩАТЕЛЕЙ |
|
Извещатели пламени серии Спектрон-401 рекомендуются к применению в системах пожарной сигнализации закрытых помещений |
|
Корпус извещателя Спектрон-403, -401, -401-Exi, -401.01-Exi, -401-Exm, -401.01-Exm выполнен из высокопрочного ABS-пластика |
|
Угол обзора извещателей серии Спектрон-401 сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 100º Угол обзора извещателей серии 403 - 120 º |
|
Дальность обнаружения пламени по ГОСТ Р 53325-2012 – 50 метров по ТП5, 25 метров по ТП6 |
|
Извещатели серии Спектрон-401 с индексом "01" (вспышка) предназначены для мгновенного (от 0,1 с.) обнаружения специализированных пожаров. Для применения извещателей на "вспышку" рекомендуется в обязательном порядке получить консультацию в службе технической поддержки НПО Спектрон по тел. 8-8005001073 |
|
Минимальное время срабатывания, секунд |
без индекса «01» |
с индексом «01» | |
Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 2 сек |
|
Температурный диапазон работы извещателя от -40 до +70 ºС |
|
Извещатель c индексом "М" производятся в корпусе из алюминиевого сплава и особо рекомендуются для применения в условиях с высокой вероятностью механических повреждений извещателя |
|
Извещатель пламени "Спектрон" |
401-Exm |
Подключение |
2-проводные ШС 4-проводные ШС |
Самоконтроль |
есть |
Для извещателей в пастиковом корпусе степень защиты оболочкой |
IP66 |
Вид взрывозащиты |
|
Для удобства проектирования применяется специализированная программа Спектрон-ОПС-AutoCAD |
Параметры |
Значение |
|||||
Маркировка взрывозащиты |
Спектрон-401-Exm (все модификации) |
1Ex mb IIC T6 Gb |
||||
Угол обзора, градусов |
Спектрон-401 - все модели |
100 |
||||
Дальность обнаружения, м. |
ТП5 ТП6 |
50 25 |
||||
Минимальное время срабатывания, секунд |
Без индекса "01" С индексом "01" |
3, 7, 15, 22* 0,1;0,5;1;2* |
||||
Время восстановления, сек. |
2 |
|||||
Температурный диапазон, ºС |
–40 ÷ +70 |
|||||
Спектральная чувствительность, нм |
185 ÷ 260 |
|||||
Степень защиты оболочкой по ГОСТ 14254 |
Спектрон -401-Exm |
IP66 |
||||
Устойчивость к прямому свету лампы накаливания, лк |
250 |
|||||
Устойчивость к прямому свету люминесц. лампы, лк |
2500 |
|||||
Устойчивость к рассеянному солнечному свету, лк |
80000 |
|||||
Напряжение питания, В |
9 ÷ 28 |
|||||
Функция самоконтроля |
Кроме Спектрон-403 |
Есть |
||||
Функция автоматического перехода из режима «Пожар» в режим «Дежурный» |
Во взрывозащищенных извещателях |
|||||
Ток потребления в режиме "Дежурный", мА. |
2-х проводные ШС 4-х проводные ШС |
0,25 2 |
||||
Ток потребления в режиме "Пожар", мА. |
2-х проводные ШС 4-х проводные ШС |
3÷15* 30 |
||||
Встроенные реле «Пожар», «Неисправность» |
Кроме Спектрон-403 |
Есть |
||||
Нагрузочные характеристики контактов реле, В/мА. |
30/100 |
|||||
Подключение Все модели, кроме Спектрон-403 |
2-х и 4-х проводное |
|||||
Материал корпуса Спектрон-401-Exm |
ABS-пластик |
|||||
Габаритные размеры, мм |
Спектрон -401-Exm |
69х103х120 |
||||
Масса, не более, грамм |
Спектрон-401-Exm |
200 |
* - заводская установка, может изменяться пользователем до указанных в таблице значений.
