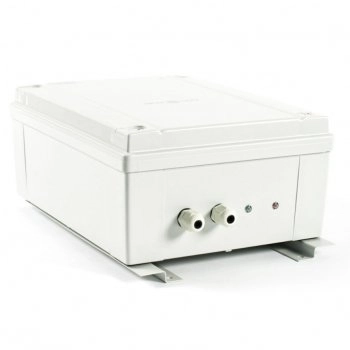

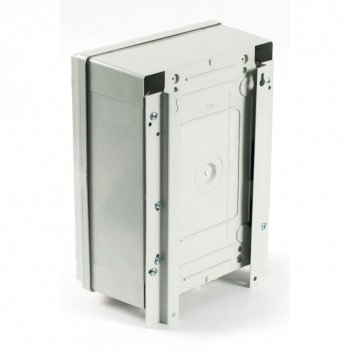

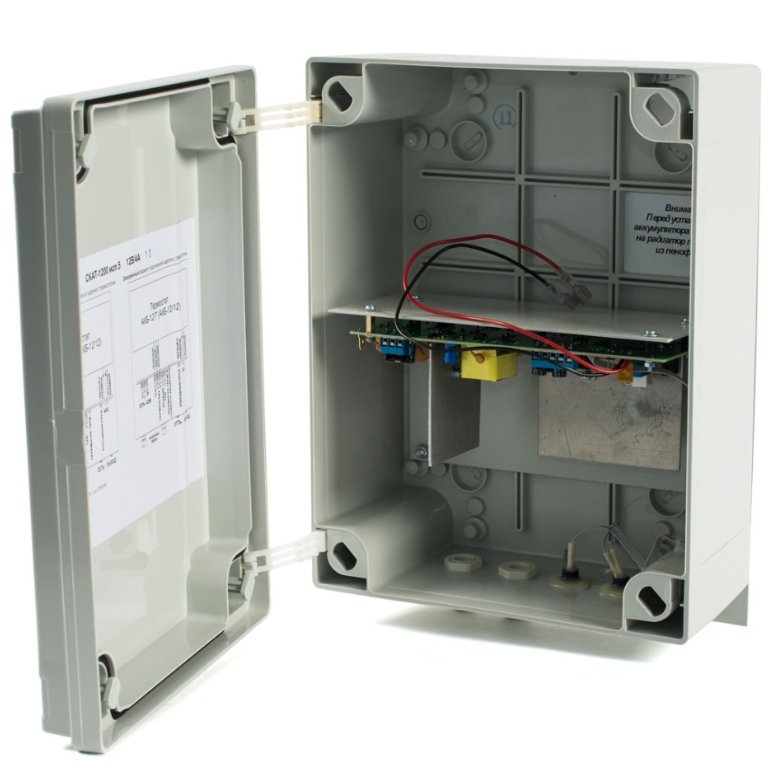

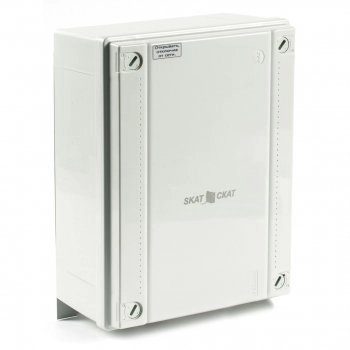

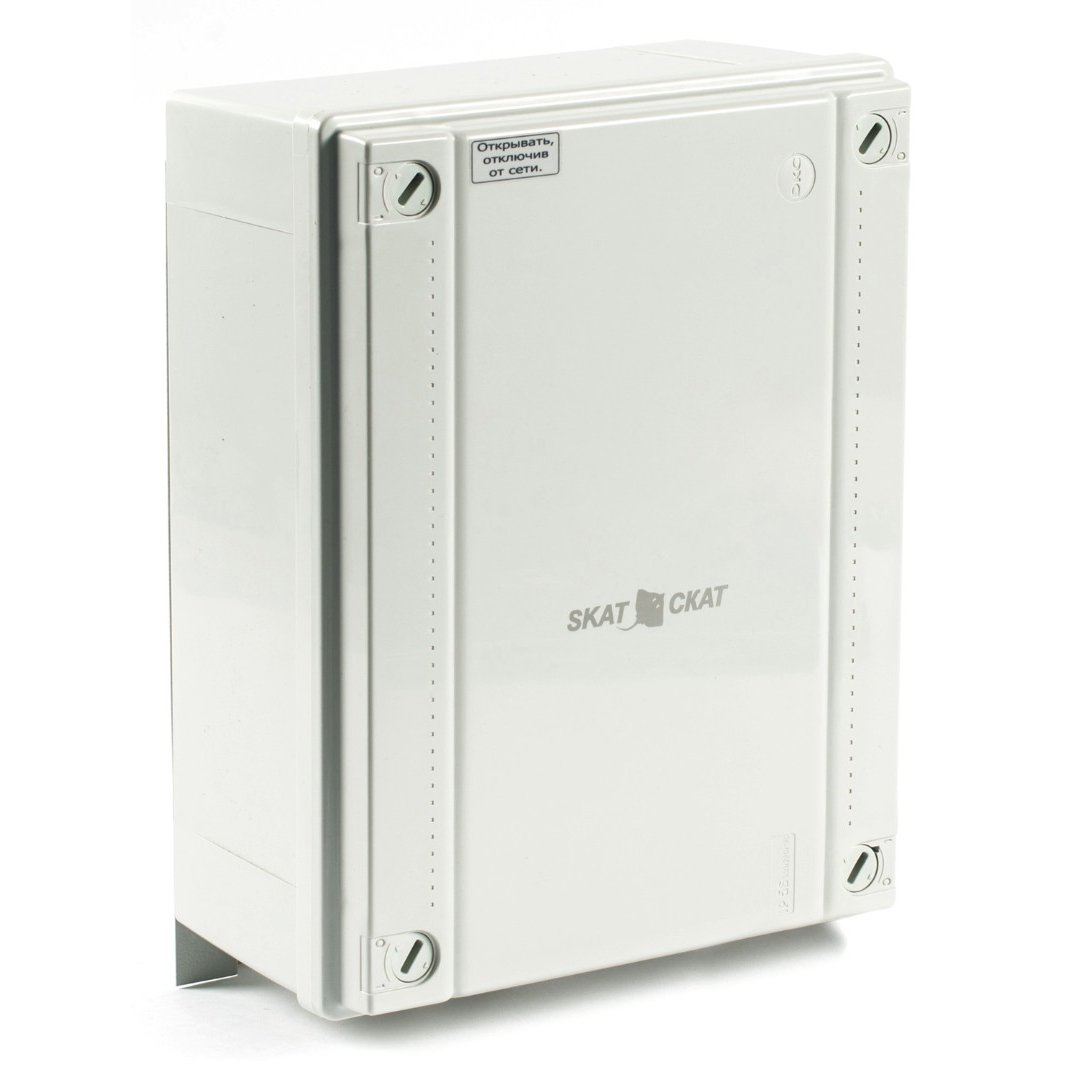

СКАТ-1200 (исполнение 5) источник бесперебойного питания уличного исполнения

1

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В

170…250

2

Выходное напряжение постоянного тока, В

при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»

12,9…13,8

при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»

9,5…12,6

3

Напряжение заряда АКБ при наличии сетевого напряжения

13,5…14,0

4

Ток нагрузки, A, не более

при наличии сети 220 В, режим ОСНОВНОЙ»

0…4,0

от АКБ, режим «РЕЗЕРВ»

0…4,0

5

Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более

4,5

6

ВНИМАНИЕ! При наличии сети длительное потребление тока более 4,0 А недопустимо.

7

Ток заряда АКБ, стабилизированный, А

0,45…0,65

8

Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более

50

9

Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

10,5…11,0

10

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более

100

11

Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более

4,5

12

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

13

Рекомендуемая емкость АКБ, Ач

7, 12 *

14

Количество АКБ, шт.

1

15

Характеристики выходов в формате «открытый коллектор»

напряжение, В, не более,

60

ток, мА, не более,

60

16

Сечение провода, зажимаемого в клеммах колодок, мм2

«СЕТЬ» и ВЫХОД

2,5

17

Габаритные размеры ШхГхВ, мм, не более

без упаковки

335х240х145

в упаковке

346х266х153

18

Масса, НЕТТО (БРУТТО), кг, не более

2,1(2,3)

19

Диапазон рабочих температур, °С

-40…+40

20

Предельное значение влажности воздуха при 25 °С, %

100

21

Степень защиты оболочкой по ГОСТ 14254-96

IP56
