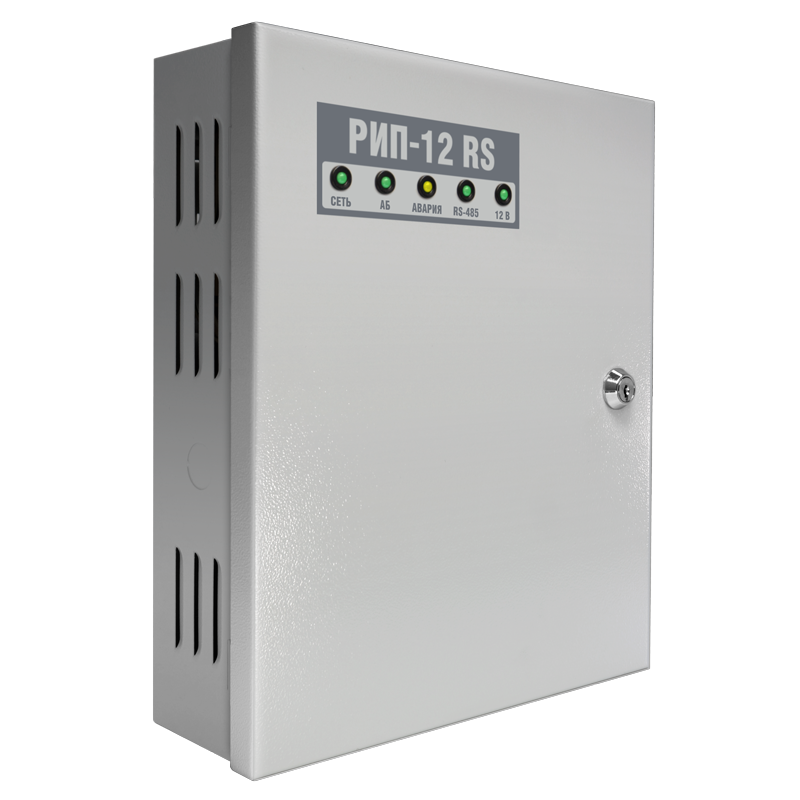

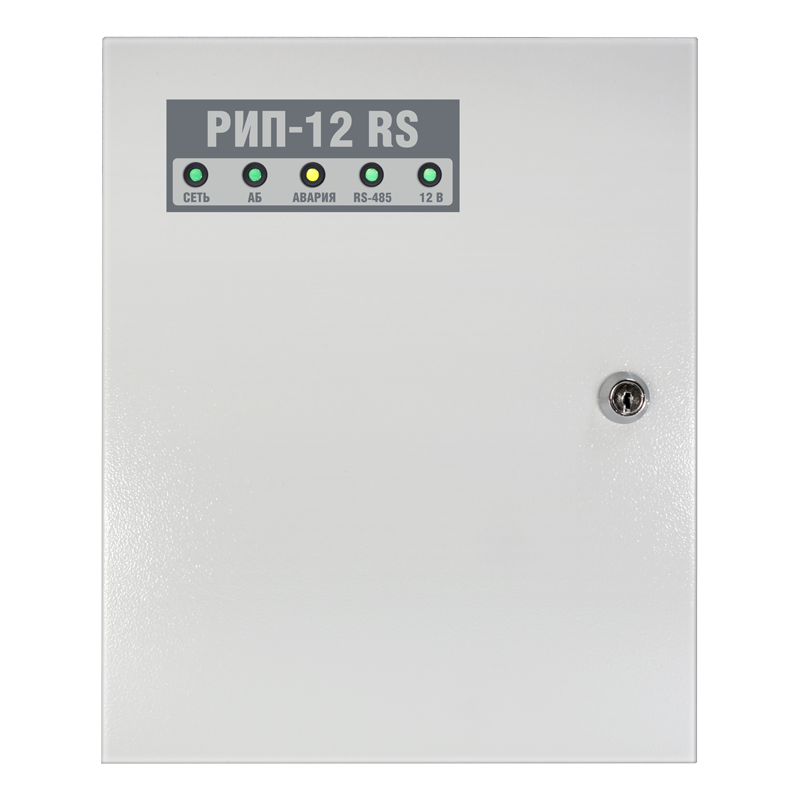

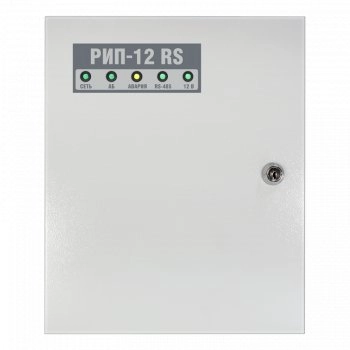

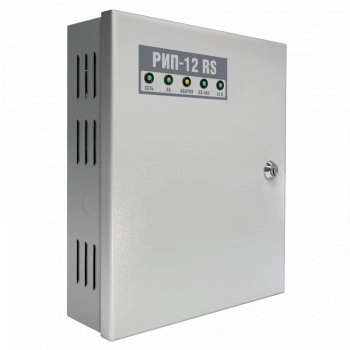

РИП-12 исп.60 Резервированный источник питания; 12В,3 А

Резервированный источник питания; U-пит.150...250 В, U-вых.13...14,2 В, I-вых.3 А (номинальный), I-вых.4 А (максимальный до 10 минут), под АКБ 12 В 17 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 (ModbusRTU); IP30, t-раб.-10...+40°С, 255 310 95 мм. Металлический корпус с замком.

Назначение: предназначен для работы в составе систем автоматизации и диспетчеризации, для питания приборов контроля и управления, датчиков и другого инженерного оборудования. Управление и контроль РИП осуществляется по протоколу Modbus RTU. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485 (протокол Modbus).

Основные особенности РИП-12 исп.60:

• Передача событий на контрольные устройства, поддерживающие обмен данными по интерфейсу RS-485 по протоколу Modbus-RTU:
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В);
  • "Перегрузка источника питания"/"Перегрузка источника устранена" (выходной ток РИП более/менее 3,5 А)
  • "Неисправность ЗУ"/ "Восстановление ЗУ" (ЗУ не обеспечивает /обеспечивает напряжение и ток для заряда батареи в заданных пределах)
  • "Неисправность источника питания" /"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает /не обеспечивает номинальное выходное напряжение)
  • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
  • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
  • "Разряд батареи" (напряжение батарее ниже 11 В, при отсутствии сетевого напряжения)
  • "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
  • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
  • "Тревога взлома"/ "Восстановление зоны контроля взлома" (корпус РИП открыт/ закрыт)
  • "Отключение/подключение выходного напряжения"
• Измерение и передача данных на контрольное устройство по протоколу Modbus RTU:
  • Напряжение в сети
  • Напряжение на АБ
  • Напряжение на выходе
  • Ток нагрузки
• Защита с автоматическим восстановлением работоспособности от:
  • Превышения выходного напряжения
  • Перегрузок по входу "переполюсовки" АБ
  • Замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • Автоматическая проверка состояния АБ тестовой нагрузкой
  • Измерение емкости АБ
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • Программируемый таймер-счетчик времени наработки АБ
  • Отключение АБ при ее разряде и превышении допустимого напряжения
  • Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
  • Контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • Наличия сетевого напряжения
  • Выход сетевого напряжения за пределы нормы (ниже 150В или выше 250В)
  • Наличие или нарушение связи по интерфейсу RS-485
  • Короткое замыкание или перегрузка по выходу
  • Заряд АБ
  • Необходимость замены АБ или проведения технического обслуживания
  • Отключение АБ при ее разряде
  • Неисправность ЗУ
  • Отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощь программы "MProg".

Технические характеристики:
