Комплект контроля доступа GATE на одну точку прохода

1 дверь (зона прохода), 16 тыс.ключей (пользователей), 8 тыс.событий и 7 расписаний, 2 считывателя с дл. линии до 100м, кнопка выхода, контроль состояния двери, замок, доводчик, бесперебойное питание, автономная работа/интеграция в СКУД

Задача:

Ограничение и контроль доступа на входной двери минимальными средствами. Сеть RS-485

Внимание: для реализации учета рабочего времени необходимо долполнительное платное ПО Gate-Server-Terminal

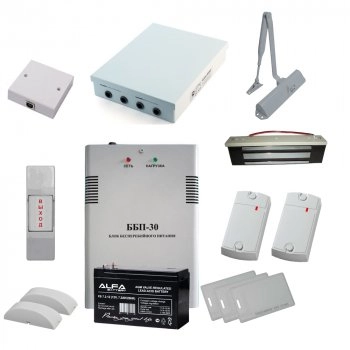

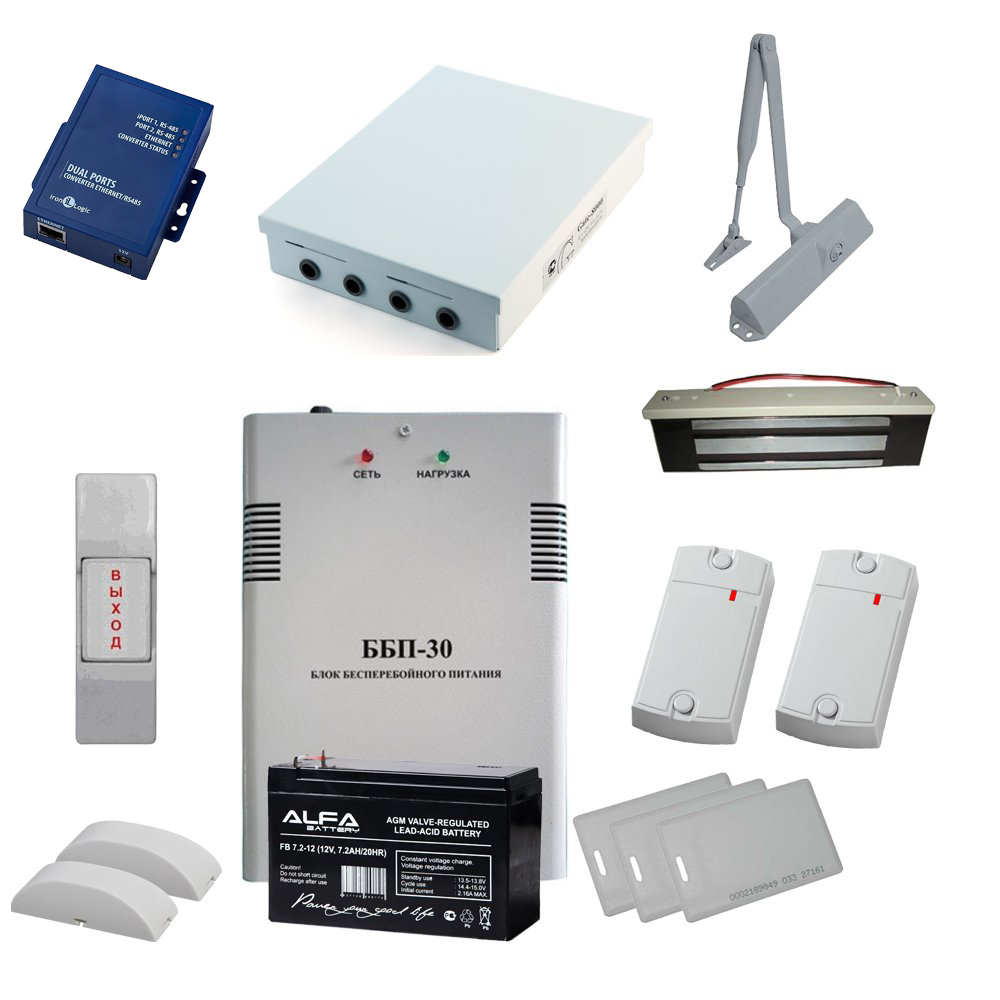

Состав оборудования:

Количество и комплектующие можно изменить при заказе через менеджера!

Состав комплекта:

Утилита позволяет выполнять следующие действия:Утилита GATE Commander предназначена для настройки и программирования одного контроллера GATE-8000, входящим в состав комплекта.

• программирование расписаний и временных параметров контроллера;
• ведение списка ключей с именами пользователей;
• программирование прав доступа пользователей;
• мониторинг (просмотр в реальном времени текущих событий контроллера);
• сохранение всех событий контроллера на жестком диске компьютера с возможностью последующего их просмотра.

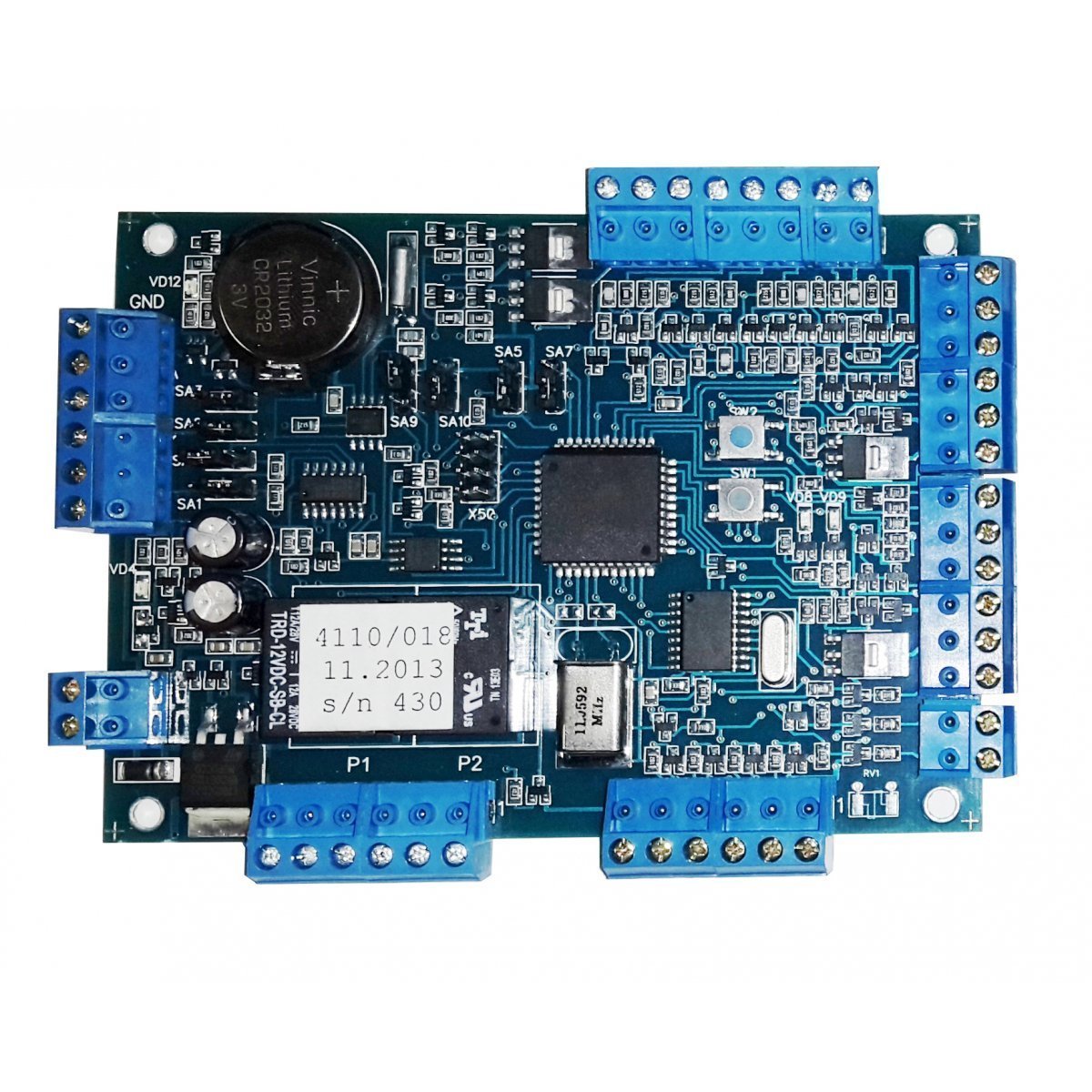

Базовый универсальный контроллер Gate-8000.Энергонезависимая память на 16 тыс.ключей, 8 тыс.событий и 7 расписаний. Порт RS-485. Режимы: однодверный, двухдверный, турникетный, шлюз. Запрет повторного прохода, проход с подтверждением. Программирование локальных сценариев (FreeLogic). 2 входа считывателей с протоколами Wiegand 26,26,32,33,40, АВА-2, ТМ, 4 тревожных входа. 2 выходных реле (30В DC/6A) (расширяется до 6 доп.платой реле Gate-Relay). Питание 12В DC, потребление не более 90мА, температурв -30° +50°С

Сетевой контроллер GATE-8000 является основным элементом СКД GATE. Он может применяться для оборудования одной двухсторонней (вход-выход) точки прохода или двух односторонних (только вход) точек прохода. Контроллер поддерживает все распространенные типы считывателей и может использоваться для управления практически любыми исполнительными устройствами (электромагнитными и электромеханическими замками, турникетами, воротами, шлагбаумами и т.д.). Благодаря наличию дополнительных входов к контроллеру можно подключать дополнительные охранные/ пожарные датчики. Номера всех пользовательских ключей/ карт, прописанных в контроллер, расписания и допуски хранятся во внутренней энергонезависимой памяти контроллеров. Все события также записываются во внутреннюю память контроллера.
Первоначальная настройка и программирование контроллеров может осуществляться не только с помощью управляющего компьютера, но и автономно. Для второго варианта в контроллере предусмотрен специальный режим «автономного программирования», позволяющий добавлять новые ключи, стирать уже прописанные ключи (по одному или все сразу), регулировать время срабатывания управляющих реле. В сетевом режиме контроллеры объединяются в линию с использованием интерфейса RS 422 или RS-485 и через преобразователь интерфейса подключаются к управляющему компьютеру. В одну линию может быть подключено до 254 контроллеров.
Для управления контроллерами в сетевом режиме используется специализированное программное обеспечение. Решение о предоставлении допуска всегда принимает сам контроллер, поэтому работоспособность системы полностью сохраняется при выключении компьютера и при повреждении линии связи. Контроллеры GATE-4000 также имеют возможность работы в составе интегрированных систем безопасности «Бастион», «Интеллект», «Trassir», «Itrium», «1С Предприятие 8.1».

Основные особенности Z-397 Web:

• Работа с локальным ПО и облачными сервисами СКУД по протоколу HTTP (не требует дополнительного конфигурирования сети)
• Доступ к устройствам на шине RS-485 через Ethernet
• Два порта RS-485 (один гальванически развязан до 1000 вольт)
• Работа по протоколу TCP/IP
• Режимы установки соединения: "клиент" и/или "сервер"
• Поддержка протокола NVT ( Network Virtual Terminal )
• Online Commander - для управления через web-браузер сетевыми контроллерами, подключенными к конвертерам Z-397 (мод. WEB)
• Наличие драйверов для большинства операционных систем ( виртуальный COM порт )
• Конфигурирование через USB порт (Flash Disk), а также удалённо по протоколу TELNET
• Обновление firmware
• Механическая блокировка изменения конфигурации и обновления firmware
• Контроль за целостностью пакетов RS-485 при передаче
• Индикация режимов работы

Технические характеристики:

• Ehternet: Интерфейс Ethernet RJ45 (10/100BASE-T, Ethernet II и IEEE 802.3)
• Протоколы IPv4 , ARP, TCP, TELNET ,ICMP, UDP, DHCP, HTTP,NVT
• RS-485:
• Количество линий RS-485: 2
• Скорость: до 115200 бит/с
• Гальваническая развязка линии 1 - 1 кВ
• Гальваническая развязка линии 2 - нет
• USB:
• Разъём: USB Тип В
• Версия: USB 2.0
• Режим: Full-Speed Класс - Mass-storage device
• Условия и питание:
• Напряжение питания: 8-18V DC или 7-14V AC
• Потребляемый ток: не более 100мА (при 12V DC)
• Рабочая температура: +5°С +40°С
• Влажность (без конденсации): 5%...95%
• Материал корпуса: ABS пластик
• Масса: 100 гр
• Габаритные размеры (мм): 100x85x30

Основные особенности MATRIX- II EH:

• Одновременная поддержка двух протоколов (EM Marine, HID )
• Привлекательный внешний вид
• Влага-и пыле защищенный корпус
• Быстрый монтаж и подключение
• Интеграция в сетевые и автономные системы
• Рабочая частота: 125 KHz
• Чтение карт&брелков стандарта: HID ProxCard II, EM Marine
• Дальность чтения: 6-14 cm
• Напряжение питания: 8 - 18 В постоянного тока
• Потребление тока: 50mA(max)
• Звуковая/световая индикация: сигнал зуммера, двухцветный светодиод
• Внешнее управление светодиодом и звуком
• Рабочая температура: -40°С до +50°С
• Материал корпуса: ABS пластик
• Цвет корпуса: светло-серый, черный, темно-серый металик
• Выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A)
• Максимальная длина линии от считывателя до контроллера:
  • в режиме DS1990A, не более, 15м
  • в режиме Wiegand, не более, 100м
• Размер(mm: 85х44х18

Основные особенности ИО 102-32 Полюс-2:

• Извещатель «Полюс-2» имеет абсолютно новый корпус с современным дизайном. Крепление извещателя к поверхности сделано скрытым, оно не портит внешний вид интерьера. «Полюс-2» можно устанавливать на металлическую поверхность.
• Работа извещателя основана на замыкании контактов геркона при воздействии на него постоянного магнита.
• Извещение "Тревога" выдается на приемно-контрольный прибор.
• Конструктивно извещатель состоит из двух частей: геркона и магнита, размещённых в одинаковых корпусах. Корпус с герконом монтируется на неподвижную часть объекта, корпус с магнитом – на подвижную. Корпуса должны быть установлены параллельно, метками навстречу друг другу и с соблюдением расстояния между ними. Допускается установка на двухсторонний скотч на подготовленную поверхность.
• Материал корпуса – пластик ABS. Цвет: белый.
• Извещатель может быть применен как в производственных, так и жилых помещениях. Не предназначен для использования в химически агрессивных средах.

Внимание:

• Дополнительно может понадобится: устройство разблокировки двери, позволяет принудителнно разорвать цеп питания замка и открыть двери
• Кабель
• Хомуты, стяжки гофра
