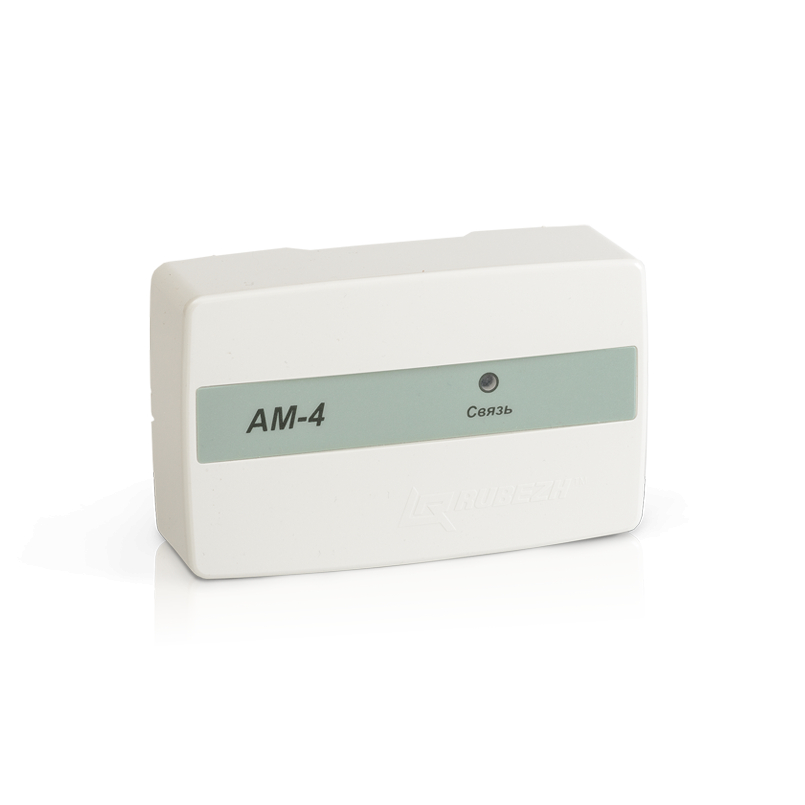

АМ-4 Адресная метка.

1 год гарантии

Производитель: Рубеж
- Поделиться
- В избранное
- К сравнению
Код товара: 427-651

2758 просмотров

1554.00 ₽

Рекомендованная цена

1 444 ₽

Наличие и срок поставки уточняйте

Под заказ

Подобрать аналоги

Оценка: 4

Оставить отзыв

Адресная метка. Формирует извещения в АЛС о срабатывании устройств с выходом сухой контакт в безадресных шлейфах., : количество безадресных ШС-4; длина ШС-не более 100м; питания от адресной линии связи; диапазон рабочих температур – от 25 до +60° С.

Предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор.

Особенности:

Технические характеристики
Максимальная длина линии между адресной меткой и устройствами с выходом типа «сухой контакт»	не более 100 м
Напряжение питания	от адресной линии связи
Диапазон рабочих температур	от -25 до +60C
Габаритные размеры	не более 125х78х37 мм
Масса	не более 100 г
Средний срок службы	не менее 10 лет
Средняя наработка на отказ	не менее 60000 ч

Технические характеристики АМ-4:

Адресная метка АМ-4 представляет собой четыре отдельных логических устройства АМ-1, объединенных в одном корпусе. АМ-4 контролирует 4 линии связи (ШС), каждая из которых имеет свой адрес в системе. Адрес задается пользователем только первому ШС, остальным ШС адреса присваиваются автоматически в порядке возрастания.

Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием адреса сработавшего ШС.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляется по адресной линии связи.

К шлейфам ШС1 и ШС2 показано подключение НР и НЗ «сухих контактов» пожарных извещателей (конфигурация 1 и 0 соответственно).

К шлейфам ШС3 и ШС4 показано подключение НР и НЗ «сухих контактов» охранных извещателей (конфигурация 6).

Адресная метка работает в соответствии с заданной конфигурацией, описанной в таблице.

Конфигурация	Описание	Схема подключения	Тип выдаваемого извещения
0	Один контакт, нормально замкнутый		Пожар
1	Один контакт, нормально разомкнутый		Пожар
2	Два контакта, нормально замкнутые		Внимание, Пожар
3	Два контакта, нормально разомкнутые		Внимание, Пожар
4	Один контакт, нормально замкнутый		Технологическая метка
5	Один контакт, нормально разомкнутый		Технологическая метка
6*	Охранная конфигурация		Тревога
*данная конфигурация доступна для адресных меток с версией ПО 3.2 или выше и работает только с ППКП, поддерживающим охранные функции

Адресная метка АМ-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

АМ-4 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:

КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;
КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения;
КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.

В системе адресная метка может быть технологической – при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-4 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).
