ЭДУ-ПТ Элемент дистанционного управления

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-860
Рубеж ЭДУ-ПТ
298 просмотров
1104.03 ₽
Рекомендованная цена
1 049 ₽
Спецпредложение до 28.06.2021

Купить по клубной цене


В наличии
Удаленный склад: 1 шт

Оставить отзыв

Элемент дистанционного управления пожаротушением для дистанционного управления режимами работы модуля пожаротушения МПТ-1,отображение состояния неисправности и состояния автоматики МПТ-1., : напряжение питания – от 9 до 30 В; потребляемый ток во всем диапазоне питающего напряжения-не более 20 мА; количество подключаемых ЭДУ-ПТк одному МПТ-1- 4 шт; длина соединений до МПТ-1- не более 100 м; диапазон рабочих температур – от -10 до +55° С.

Элемент дистанционного управления ЭДУ-ПТ предназначен для дистанционного управления режимами работы модуля пожаротушения МПТ-1 прот.R3.

Особенности:
Напряжение питания от 9 до 30 В
Потребляемый ток в дежурном режиме, не более 20 мА
Количество ЭДУ-ПТ, подключаемых к одному МПТ-1 до 4
Общая длина линии связи ЭДУ-ПТ с МПТ-1, не более 30 м
Габаритные размеры ЭДУ-ПТ, не более 87х90х45 мм
Масса, не более 100 г
Рабочий диапазон температур от -10 до +55°С
Средний срок службы, не менее 10 лет

Технические характеристики ЭДУ-ПТ прот. R3:

Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1 прот.R3, к которому он подключен, по нажатию кнопок на лицевой панели.

Элемент дистанционного управления ЭДУ-ПТ обеспечивает:

  • выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»;
  • выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
  • тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
  • светодиодную индикацию состояния и режима работы модуля МПТ-1 прот.R3, к которому подключен ЭДУ-ПТ;
  • звуковую сигнализацию при запуске пожаротушения на МПТ-1 прот.R3.

Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1 прот.R3 находится в режиме запуска тушения.

При запуске МПТ-1 прот.R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.

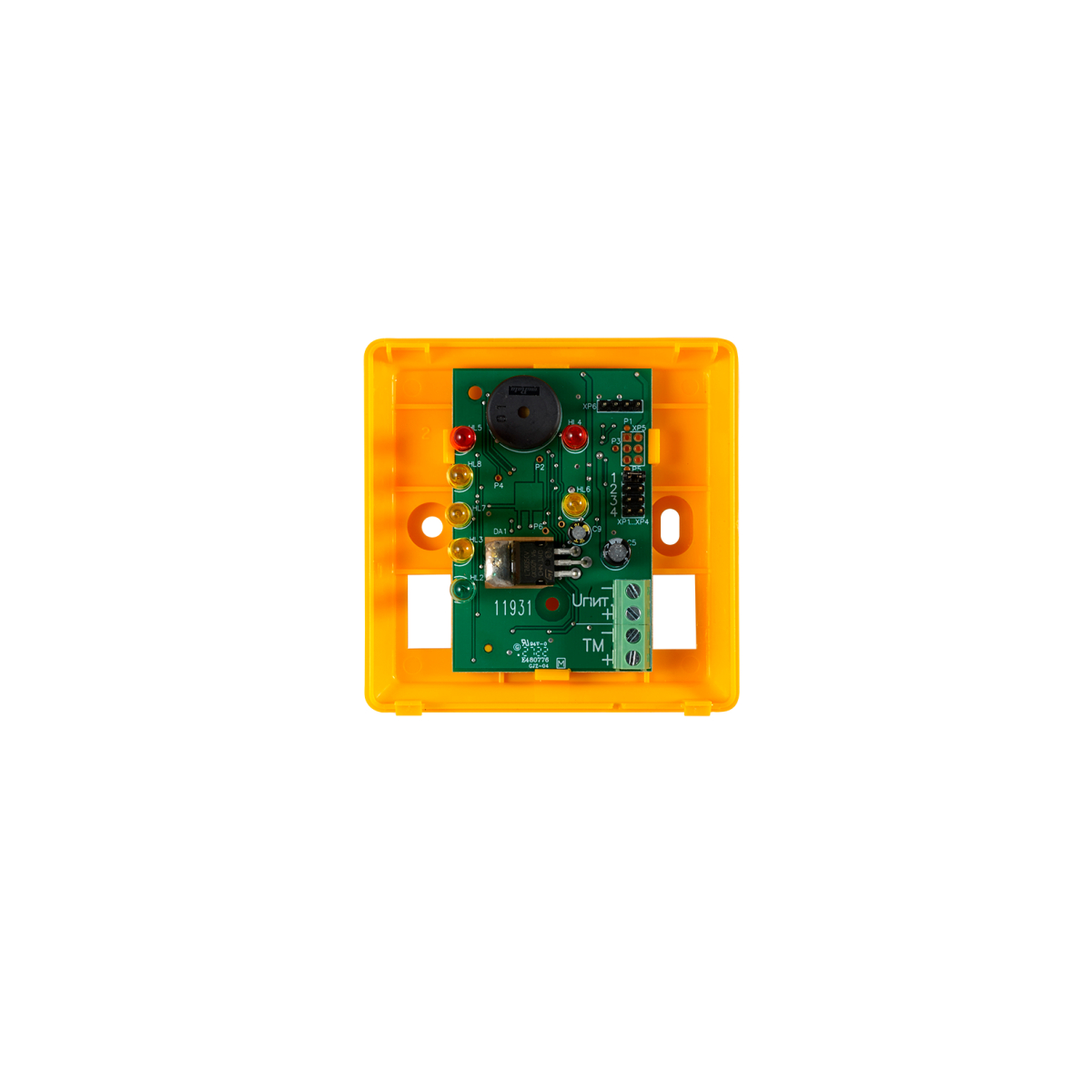

К одному модулю МПТ-1 прот.R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.

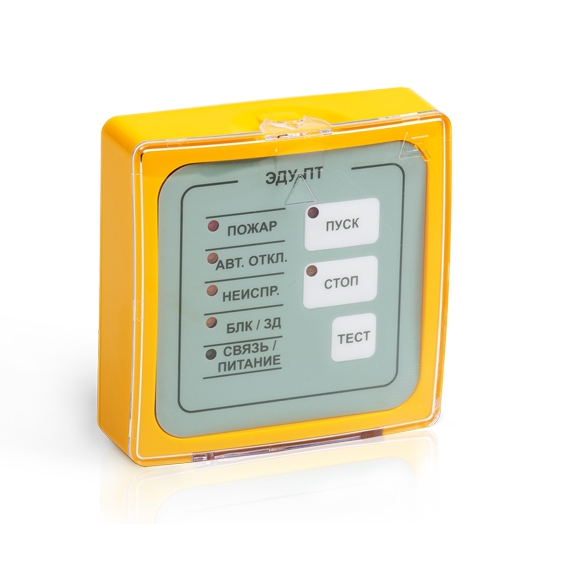

ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:

  • ПОЖАР - светится при наличии пожара в зоне с МПТ-1 прот.R3;
  • АВТ.ОТКЛ. - светится, если МПТ-1 прот.R3 находится в режиме «Автоматика отключена»;
  • НЕИСПР. - светится при наличии неисправности на МПТ-1 прот.R3;
  • БЛК/ЗД - светится при блокировки пуска на МПТ-1 прот.R3 и мигает при отсчете задержки пуска тушения на МПТ-1 прот.R3;
  • СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1 прот.R3, мигает при отсутствии связи с МПТ-1 прот.R3;
  • ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1 прот.R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
  • СТОП - постоянно светится при нажатии кнопки СТОП.

ЭДУ-ПТ




Схема подключения элемента дистанционного управления ЭДУ-ПТ к модулю МПТ-1 прот.R3



Характеристики ЭДУ-ПТ:

  • Тип адресного устройства: Модуль управления пожаротушением
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
