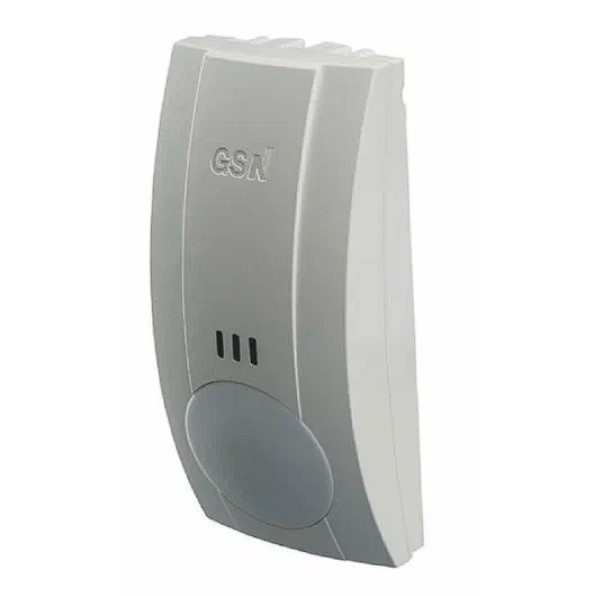

PATROL-403PET Извещатель инфракрасный пассивный.
- Производитель: GSN Electronic
- Код товара: 428-690
цифровой пассивный инфракрасный извещатель с двойным пироэлементом, дальность обнаружения 15,6 м, угол обзора 120°, невосприимчив к животным до 35 кг и высотой до 1 м, 8,5-16 В, ток потребления в дежурном режиме 9,6 мА, время готовности 60 с, время тревоги 3 с, автоматическая температурная компенсация, защита от радиочастотных и электромагнитных помех, 54x33x99 мм, вес 75 г
Назначение: предназначен для охраны жилых и производственных помещений. Цифровой пассивный инфракрасный извещатель с двойным пироэлементом предназначен для охраны жилых и производственных помещений.
Основные особенности PATROL-403PET:
- Высокотехничный дизайн.
- Высокая степень защиты от радиочастотных (rfi) и электромагнитных (emi) помех.
- Иммунитет к животным – до 35кг.
- Технология биполярного детектирования.
- Биполярный счётчик импульсов.
- Плавная настройка чувствительности извещателя.
- Регулятор для выбора веса животного 10/20/35кг.
- Защита от видимого света.
- Низкотемпературный режим работы.
- Автоматический температурный компенсатор
- Внимание: кронштейн в комплект поставки не входит и заказывается отдельно!
Основные функции:
- Невосприимчив к животным массой до 35кг и высотой до 1 метра.
- Обеспечивает надёжную и стабильную работу на объектах с нестабильной средой.
- Исключает мёртвые зоны, что гарантирует наилучшее детектирование движущегося человека на охраняемом объекте.
Технические характеристики:
Питание извещателя |
8.5-16В |
Ток потребления в дежурном режиме |
9.6мА |
Ток потребления в режиме «тревога» |
10.5мА |
Время готовности извещателя |
60 сек |

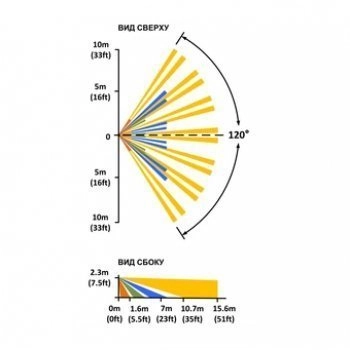

Максимальная дальность обнаружения |
15.6м x 120º |
Скорость обнаружения |
0.3-3м/сек |
Выход реле |
Н.З; 60В; 100мА; 16Ω |
Выход тампера |
Н.З; 10Ω |
Время тревоги извещателя |
3 сек |
Время «восстановления» |
5±1сек |
Режим «PET» |
10/20/35кг |
Счётчик «импульсов» регулируемый |
1, 2 или 3 |
Оптическая помехозащищённость не менее |
6500Люкс |
Оптическая помехозащищённость с дополнительным светозащитным фильтром свыше |
30000Люкс |
Диапазон рабочих температур |
– 30ºC +60ºC |
Диапазон температур хранения |
– 50ºC +80ºC |
Помехозащищённость |
30В/м в диапазоне от 30MГц до 1ГГц |
Защита от EMI-помех |
50 000В |
Размеры |
54мм x 33мм x 99мм |
Вес |
75г |
- Тип охранного извещателя: ИК пассивный
- Производитель: GSN Electronic
- Напряжение (В) <: 8.5
- Напряжение (В) >: 16
- Антимаскирование: Нет
- Защита от животных (кг): 20-30
- Зона обнаружения ИК: Объемный
- Класс пыле-/влагозащиты: есть (IP не указан)
- Кол-во пироэлементов: 1
- Кронштейн в комплекте: Опция
- Место установки: В помещении
- Питание датчиков по шлейфу: Нет
- Регулировка чувствительности: Есть
- Тампер вскрытия корпуса: Есть
- Тип крепления: На стену
- Ток потребления в дежурном режиме, мА: 9.7
Вопрос от: сергей
Добрый день. Подскажите пож., как подключить датчик через промежуточное реле для управления светодиодным уличным светильником на 50 Вт 22В.
- Ответил: Алексей Анисимов
Добрый день. На любом промежуточном реле есть схема соединения, по этой схеме и включаете. Выход датчика является или управляющим входом на реле (если есть отдельный вход), или разрывает один из входящих контактов на промежуточное реле.
