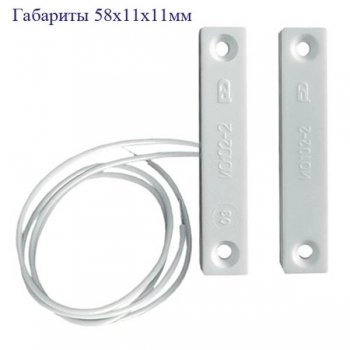

ИО-102-2 (СМК-1) извещатель охранный магнитоконтактный накладной

  • Код товара: 072-017
  • Производитель: РЗМКП

Магнитоконтактный датчик накладной. Тип контактов НЗ. Расстояние при: 1. размыкании контактов >45мм. 2. замыкании контактов <12.7мм. Максимальное коммутируемое напряжение 72В. Максимальный коммутируемый ток 0.3А. Рабочий диап. -50…+50°С. Габариты 58х11х11мм

РЗМКП ИО-102-2
50.64 руб.
Розничная цена
48.20 руб.
Мелкий опт
45.98 руб.
Опт
1 год

гарантии

Вернем 2 рубля

Наличие:На складе в Москве: ул. Вольная: > 10 шт. ул. Ак. Арцимовича: > 10 шт.

Рейтинг: 4.7

Извещатель охранный точечный магнитоконтактный ИО 102-2 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемноконтрольный прибор, концентратор или пульт централизованного наблюдения
Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Извещатель рассчитан на непрерывную круглосуточную работу.

Технические характеристики

диапазон коммутируемого напряжения, В

0,05-72

диапазон коммутируемого тока, мА

0,1-250

число срабатываний извещателя в режиме 0,25А-30В, не менее

106

выходное электрическое сопротивление:
• при замкнутых контактах (при токе (100±10)мА), Ом, не более
• при разомкнутых контактах, кОм, не менее

0,5
200

при параллельном расположении датчика и задающего элемента контакты извещателя должны быть:
• замкнуты - при расстоянии между ними, мм
• разомкнуты - при расстоянии между ними, мм

10 и менее

45 и более

допустимое смещение по вертикальной и горизонтальной осям симметрии между датчиком и задающим элементом, мм, не более

3

сопротивление изоляции между выводами датчика:
• в нормальных климатических условиях, Ом, не менее
• при повышенной относительной влажности 98%, Ом, не менее

5 · 106
2 · 105

электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее

500 / 700

рабочая температура среды, °С

-50 … +50

относительная влажность воздуха ( при +25 °С ), %, не более

98

виброустойчивость (10–35)Гц, м/с2 (g), не более

4,9 (0,5)

наработка до отказа, ч, не менее

200000

срок службы, лет, не менее

8

масса датчика/задающего элемента, г, не более

7/14

Пример условного обозначения:

  • Извещатель ИО 102-2 ПГС2.409.000 ТУ

Монтаж:

  • Крепление осуществляется к деревянной поверхности шурупами Ø3мм длиной 20мм. На металлические поверхности крепление производится на прокладках из дерева, текстолита и т.п. толщиной от 25 до 30мм. На стеклянной поверхности крепление производится клеевым составом (лак КО-85 и клей БМК-5 в соотношении 10:1). Вывода датчика соединяются с линией скруткой и пропайкой с последующей изоляцией.

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Сертификаты и паспорта:
    Консультации по оборудованию

    Задайте вопрос специалисту о ИО-102-2 извещатель охранный магнитоконтактный накладной


    Вопрос от: Михаил Зуев

    Здравствуйте. Будет ли извещатель работать на металлических дверях? И если да, то не произойдет ли размагничивание?

    • Ответил: Алексей Ельников

      Здравствуйте, на металлических дверях извещатель работает без проблем. никакого размагничивания не произойдет. Главное соблюдать рабочий зазор между элементами извещателя.


    Вопрос от: Сергей Агапенков

    Обновите, пожалуйста сертификат соответствия, закончился 2.11.2012 г.

    • Ответил: Павел Иванов

      Закачали новый


    Вопрос от: Вячесав Товкач

    прошу меня великодушно простить, Алексей. Я строки "10 кОм - 4,7 кОм = 5,3 кОм" просто не увидел - потому и задал такой глупый вопрос. Спасибо, что доступно разжевали.

    • Ответил: Бялый Михаил

      ...


    Вопрос от: Вячесав Товкач

    Алексей Ельников, а как это вы так лихо прибавили к 4,7 кОм - 0,5 Ом и получили 5,3 кОм? Ну и если совсем придираться, то тогда уж 5,2 ))

    • Ответил: Алексей Ельников

      Вообще то я 4,7 кОм вычел из 10 кОм, совсем уж все плохо...
      Видимо придется продолжать...
      У Сигнал-10, если шлейф "Тип 4 – Охранный", Норма - сопротивление цепи от 2,2 до 10 кОм (естественно при наличии оконечного). 10 кОм - 4,7 кОм = 5,3 кОм.
      10 кОм взято из соображения, что шлейф очень длинный, с включенным оконечным сопротивление. Т.е. 5,3 кОм.
      общее сопротивление проводов и герконов
      Если верить http://goo.gl/fXkma , то сопротивление метра КСПВ 2х0,5 - 0.08706 Ом/м - на 1 км 2-х жильного кабеля - 174,12 Ом.
      Вопрос от Светланы Масловой стоял сколько можно повесить герконов на 1 ШС Сигнал-10. Из максимально допустимого сопротивления 10 кОм, вычитаем оконечный резистор 4,7 кОм, вычитаем сопротивление кабеля 174,12 Ом, получаем сопротивление контактов герконов, СУММАРНОЕ!!!!! = 5125,88 Ом
      Делим это значение на 0,5 Ом Выходит что можно подключить 10251 геркон.
      Вячесав Товкач, вы дальше будете придираться? -))))


    Вопрос от: Светлана Маслова

    Здравствуйте. Сколько извещателей ИО-102-2 (СМК-1) можно посадить на один шлейф ППК Сигнал-10?

    • Ответил: Алексей Ельников

      Здравствуйте, сопротивление замкнутых контактов у геркона 0,5 Ом. У Сигнал-10, если шлейф "Тип 4 – Охранный", Норма - сопротивление цепи от 2,2 до 10 кОм (естественно при наличии оконечного). 10 кОм - 4,7 кОм = 5,3 кОм
      Дальше продолжать?


    Вопрос от: Александр Нечунаев

    Данный извещатель можно устанавливать на металическую решётку?

    • Ответил: Алексей Ельников

      Можно, важно не превысить допустимый рабочий зазор.

    • Ответил: Сергей Чупин

      можно но не имеет смысла, так как через решетку можно поднести магнит!!!

    • Ответил: Алексей Ельников

      нет смысла при большой ячейке решетки - тут определить можно только визуально - целесообразно или нет.
