Сигнал-20М прибор приемно-контрольный охранно-пожарный на 20 шлейфа

1 год гарантии
  • Производитель: Болид
  • Код товара: 088-035

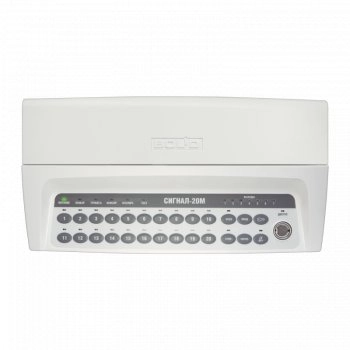

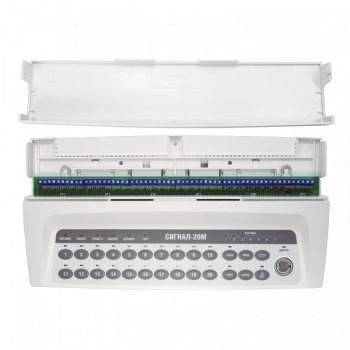

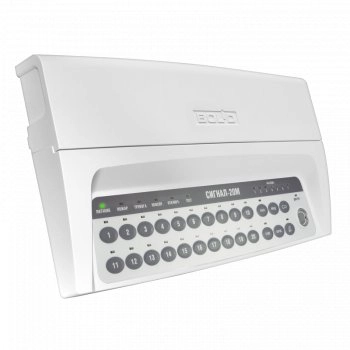

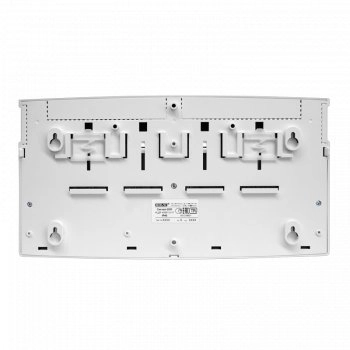

Болид Сигнал-20М Сигнал-20М изображение 2Сигнал-20М изображение 3Сигнал-20М изображение 4
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
7378 просмотров
4905.406 ₽
Рекомендованная цена
4116.42 ₽
Спецпредложение

Кэшбек 62 рубля

В наличииул. Вольная: 2 шт. ул. Ак. Арцимовича: 3 шт.

Транзитный склад: > 5 шт.

Доставим в ПВЗ бесплатно

Оценка: 5
Оставить отзыв

Прибор приемно-контрольный охранно-пожарный на 20 шлейфов. Контроль 20 шлейфов, возможность программирования параметров каждого шлейфа для работы в режиме охранной или пожарной сигнализации, фиксация сработок в каждом шлейфе одного и двух пожарных извещателей, выходы управления пожаротушением, 64 пароля пользователя, управление от встроенных переключателей или по интерфейсу RS-485 от пульта «С2000» или ПЭВМ

Назначение:

Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.
Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про".
При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М".
Для конфигурирования прибора необходима специальная версия программы "Uprog.exe", высылаемая по запросу.

Возможности:

  • Прибор "Сигнал-20М" нового поколения стал совмещенным приемно-контрольным прибором и прибором управления средствами оповещения в составе комплексов технических средств:
    • пожарной сигнализации и автоматики
    • систем оповещения и управления эвакуацией 1 и 2 типов
    • охранной и тревожной сигнализации
    • технологической сигнализации
  • Прибор получил ряд серьезных усовершенствований:
    • принципиально новую конструкцию корпуса
    • увеличенный размер клеммных колодок
    • встроенный считыватель Touch Memory
    • увеличение количества контролируемых выходов и возможность подключать несколько оповещателей к одному выходу
    • возможность подключать термокабели напрямую к прибору, без блоков обработки
    • возможность вручную управлять оповещателями при помощи кнопок "Пуск" и "Стоп"
    • поддержку типов входов "Пожарный ручной", "Водосигнальный" и "Пожарный пусковой"

Основные особенности:

  • контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
  • приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
  • приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
  • контроль исправности линий связи с пожарными извещателями
  • формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
  • формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
  • управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
  • контроль исправности линий связи с оповещателями
  • возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
  • отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы
  • хранение в энергонезависимой памяти до 4096 сообщений о событиях
  • возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
  • защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
  • хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
  • считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
  • возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
  • управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
  • управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
  • управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление)
  • контроль состояния питания и вскрытия корпуса

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Напряжение питания постоянного тока, В

10,2 … 28,0

Ток потребления, mА, не более*

* - без учета тока потребления оповещателей

в дежурном режиме

400

в режиме "Пожар"

650

Количество входов питания

2

Время технической готовности прибора к работе, c

5

Количество входов подключения шлейфов сигнализации

20

Напряжение на клеммах ненагруженного входа, В

26,5 … 27,5

Ограничение тока короткого замыкания ШС, не более, mА

26,5

Сопротивление оконечного резистора шлейфа, кОм

4,7±5 %

Макс. ток потребления всех извещателей в дежурном режиме, mА

для входов типа 1 (Пожарный дымовой)

3,0

для входов типа 2 (Пожарный комбинированный)

1,2

Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм

1,5

Характеристики линии ШС:

макс. сопротивление проводов (без учета оконеч. резистора), Ом

100

сопротивление изоляции проводов, не менее, MОм

50

Время сброса напряжения питания ШС, с

3,0

Количество выходов:

без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А)

3

с контролем (10,2 … 28,0 В, 2,5 А)

4

Номинальный ток нагрузки контролируемого выхода, mА

5 … 2500

Сопротивление оконечного резистора выхода, кОм

4,7±5 %

Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ

-1100 … - 2200

Ток контроля исправности линий выхода (обратный), не более, mА

-1,5

Степень защиты оболочки по ГОСТ 14254-2015

IP40

Устойчивость к механическим воздействиям по ОСТ 25 1099-83

категория размещения 3

Вибрационные нагрузки:

диапазон частот, Гц

1 … 35

максимальное ускорение, g

0,5

Климатическое исполнение по ОСТ 25 1099-83

О3

Диапазон рабочих температур, °С

–30 … +55

Относительная влажность воздуха, % (при + 25 °С)

98

Масса прибора, кг

0,5

Габаритные размеры прибора, мм

332х177х42

Средняя наработка прибора на отказ в дежурном режиме работы, ч

не менее 80000

Вероятность безотказной работы

0,98758

Средний срок службы прибора, лет

10
