Спектрон-КВ-Exd-А-ЭП 441х356х266 Взрывозащищенная коробка.

1 год гарантии
  • Производитель: Спектрон
  • Код товара: 430-494
Спектрон -КВ-Exd-А-ЭП 441х356х266 Спектрон-КВ-Exd-А-ЭП 441х356х266 изображение 2Спектрон-КВ-Exd-А-ЭП 441х356х266 изображение 3Спектрон-КВ-Exd-А-ЭП 441х356х266 изображение 4Спектрон-КВ-Exd-А-ЭП 441х356х266 изображение 5Спектрон-КВ-Exd-А-ЭП 441х356х266 изображение 6

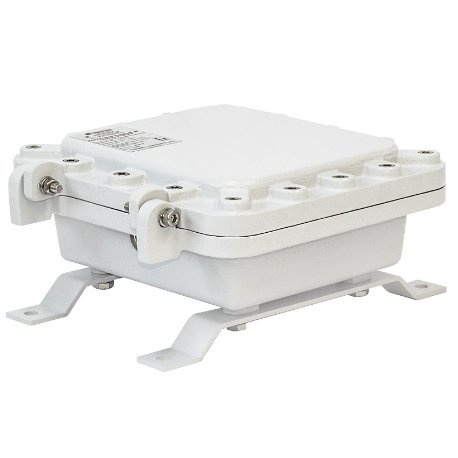

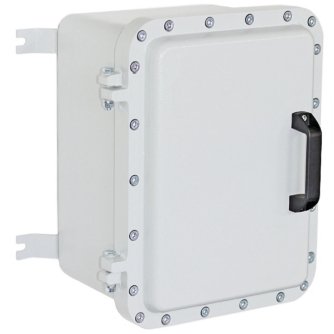

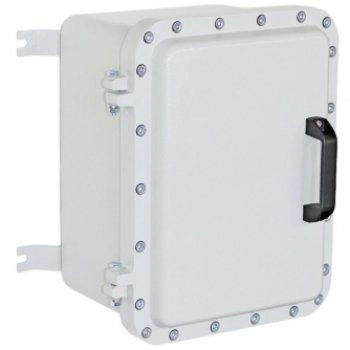

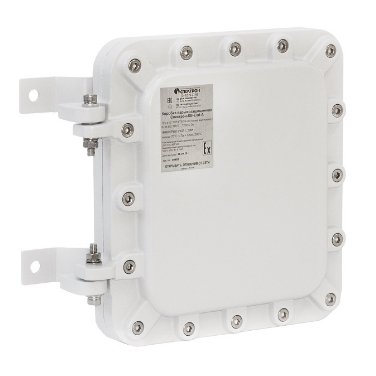

Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
327 просмотров
59500.00 ₽
Рекомендованная цена
52 003 ₽
Наличие и срок поставки уточняйте

Под заказ

Оставить отзыв

Взрывозащищенная коробка. Материал корпуса - алюминиевый сплав с полимерным порошковым покрытием. Марк. взрыв. 1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T85°C…T200°C Db. IP68. Коробки утепленные, с электрическим подогревом. Автоматический режим поддержания заданной температуры. Кабельные вводы в комплект не входят. Габаритные размеры 441х356х266 мм.

Назначение: взрывозащищенная коробка  относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.

Маркировка взрывозащиты 1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена)/ Ex tb IIIC T85°C…T200°C Db.

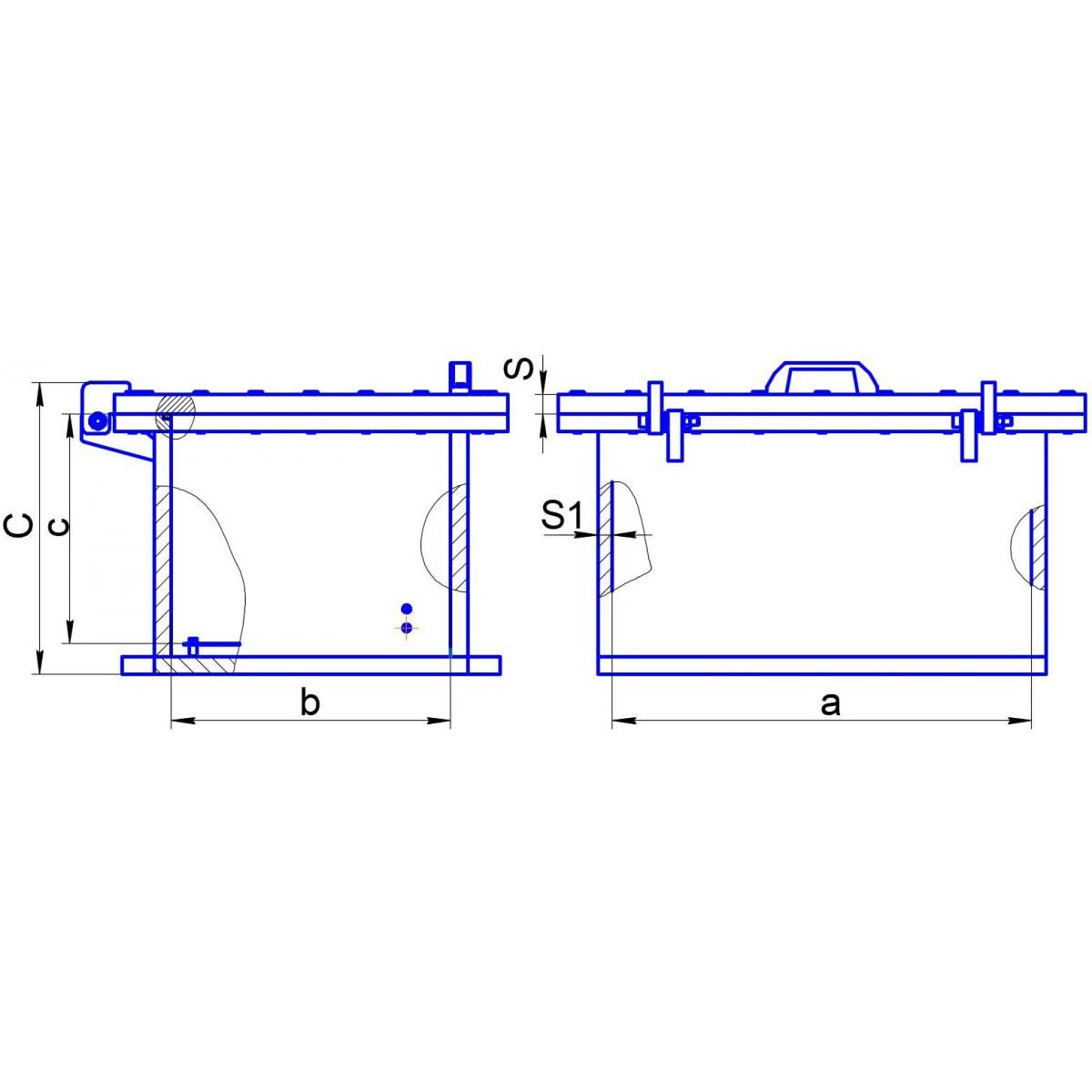

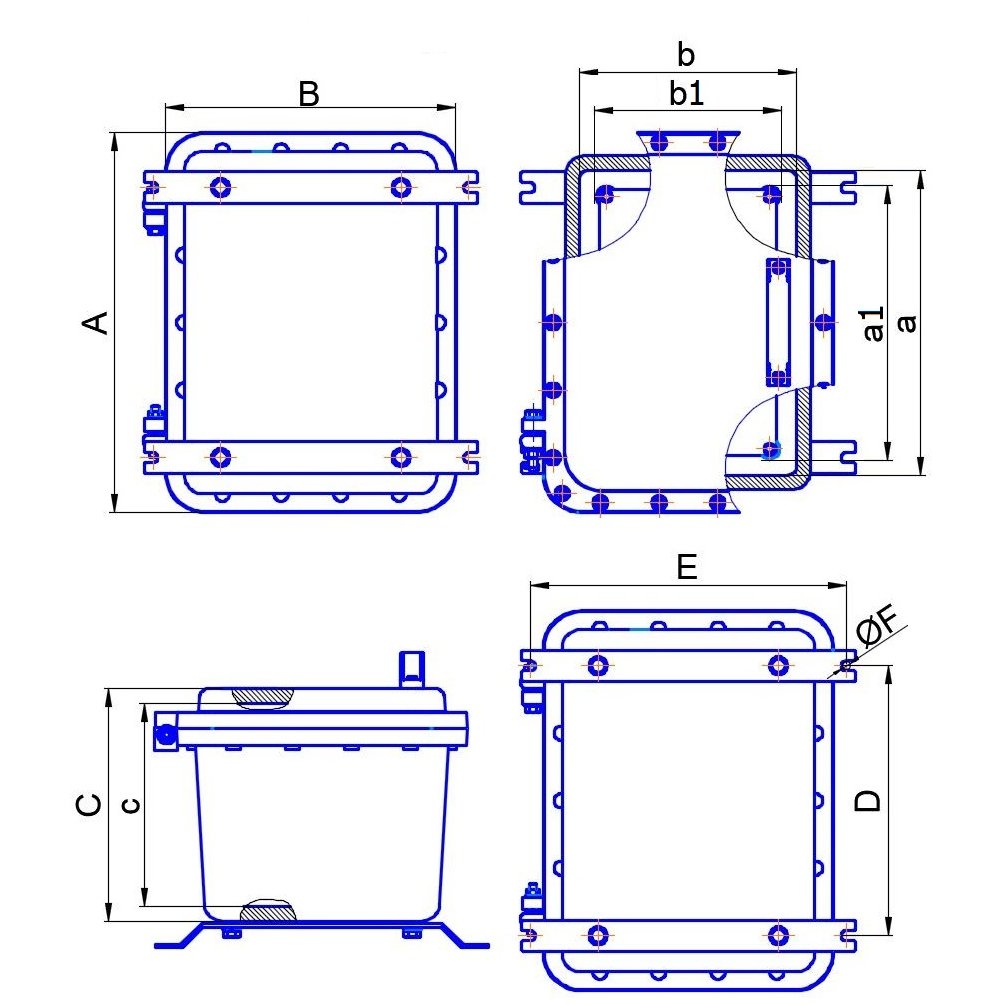

 Наружные и внутренние размеры коробок:

Наименование взрывозащищенной коробки

Размеры, мм

Масса

кг

Наружные

Внутренние

Крепежные

А, мм

В, мм

С, мм

а1, мм

b1, мм

с, мм

a, мм

b, мм

D, мм

E, мм

F, мм

f

Спектрон-КВ-Exd-А 1000х680х425 (сварная)

441

356

266

334

240

208

 354

 260

300

370

12

М10

32

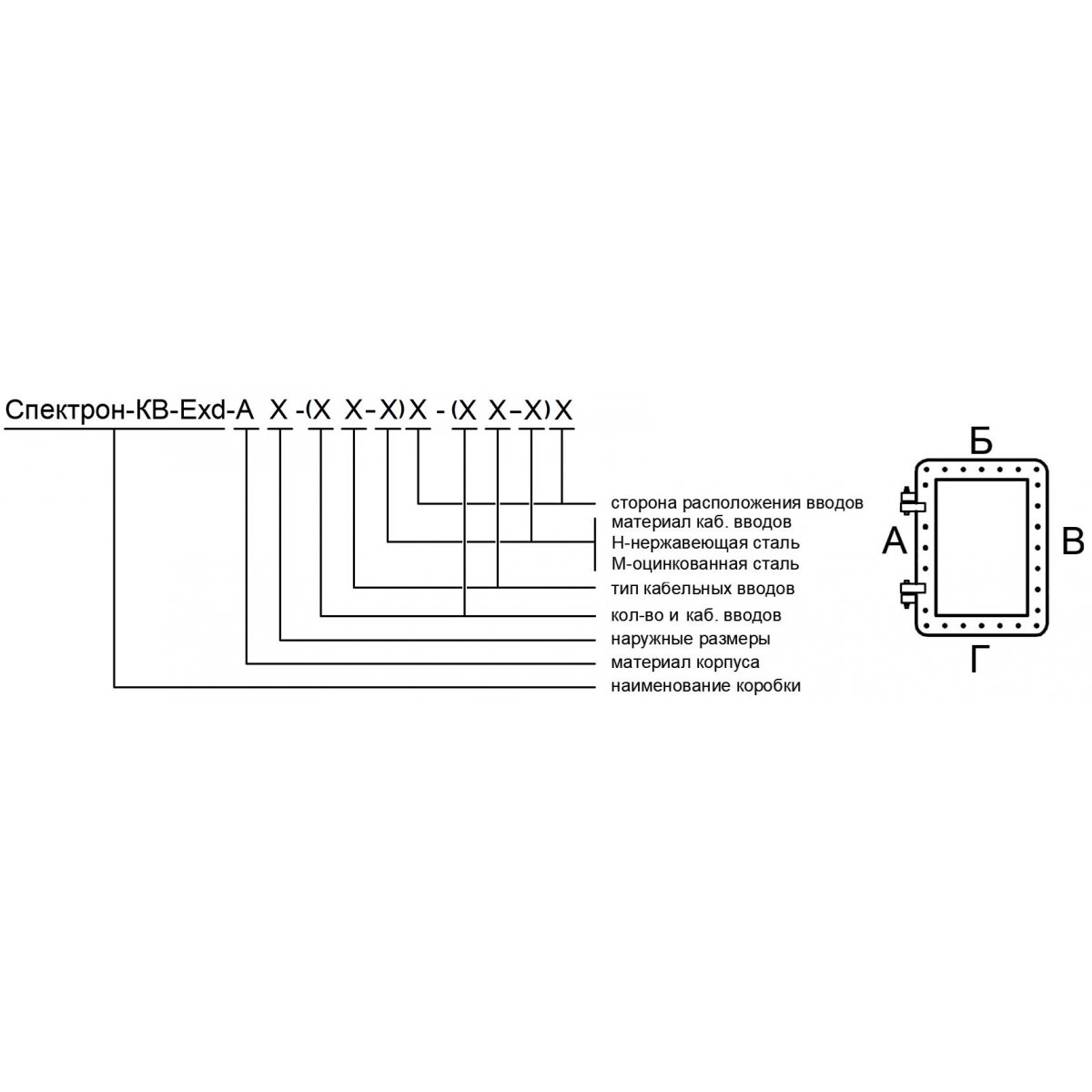

Максимальное количество кабельных вводов по сторонам коробок:

Наименование взрывозащищенной коробки

Сторона

установки

кабельных вводов

Присоединительная резьба кабельных вводов

М20

М25

М32

М40

М50

М63

М75

М90

Количество кабельных вводов на стороне

Спектрон-КВ-Exd-А 1000х680х425 (сварная)

А, В

11

11

6

4

4

3

2

-

Б, Г

6

6

3

2

2

1

1

1

Основные особенности Спектрон-КВ-Exd-А-ЭП 441х356х266:

  • Коробка с электрическим подогревом из алюминиевого сплава с порошковым покрытием.
  • Наивысшая степень пыле- и водозащищенности IP66/IP68.
  • Коробка имеет высочайшие характеристики по прочности.
  • Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из оцинкованной стали с цилиндрической головкой и шестигранным углублением под ключ.
  • Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель.
  • Коробка оборудована монтажной панелью для установки оборудования.
  • Степень защиты оболочкой по ГОСТ 14254.

Технические характеристики:

Параметры

Значение

Маркировка взрывозащиты

1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена)

/ Ex tb IIIC T85°C…T200°C Db

Материал корпуса

Алюминиевый сплав

Максимальное коммутируемое напряжение, В

250 DC,  800 АС

Максимальный коммутируемый ток, А

520 А  VDC, 57 А  VАС

Температурный диапазон, ºC

Т6

–70 ÷ +85

Т5

–70 ÷ +100

Т4

–70 ÷ +135

Т3

–70 ÷ +200

Степень защиты оболочкой по ГОСТ 14254

IP66/IP68

Климатическое исполнение

УХЛ1, ОМ1

Крепление крышки

Крышка на шарнирах съемная, фиксируется

болтами из оцинкованной стали с цилиндрической

головкой под шестигранный ключ

Монтаж коробки

Внешние крепежные проушины 4 шт (у коробок с максимальными габаритными размерами – 6 шт)

Монтаж внутри корпуса

Комплектная монтажная панель

Заземление

Наружное и внутреннее

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

I
