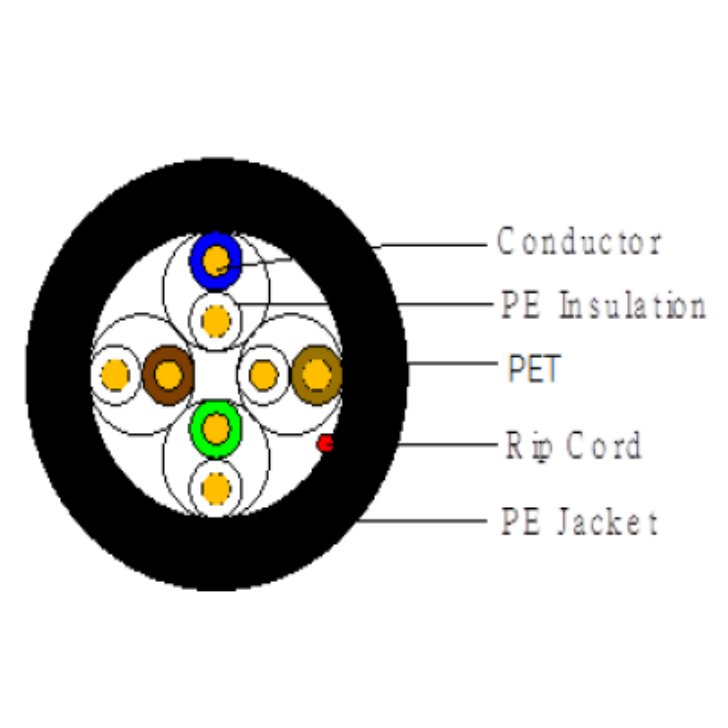

DS-1LN5EO-UU/E U/UTP 4-парный кабель категории 5E

Проводник

Материал

Чистая медь

Содержание

99.99 %

Условный наружный диаметр (мм)

0.500 (24 AWG)

сверху

+0.01

внизу

-0.01

Изоляция

Материал

Полиэтилен высокой плотности

(HDPE)

Диаметр

0.88 ± 0.03 мм

Оболочка

Толщина

0.55 ± 0.03 мм

Внешний

номинальный

диаметр

5.0 ± 0.3 мм

Покрытие

Очищенное, найтовое,

насыщенное

Материал

Полиэтилен (PE)

Цвет

Черный

Печать

на покрытии

Высота

символов

2.8 мм

Цвет

Белый

Ошибка печати

и промежутки

<± 0.5 %, 1 м

Цвет жил

1 Бело-синий/Синий

2 Бело­оранжевый/Оранжевый

3 Бело­зеленый/Зеленый

4 Бело­коричневый/Коричневый

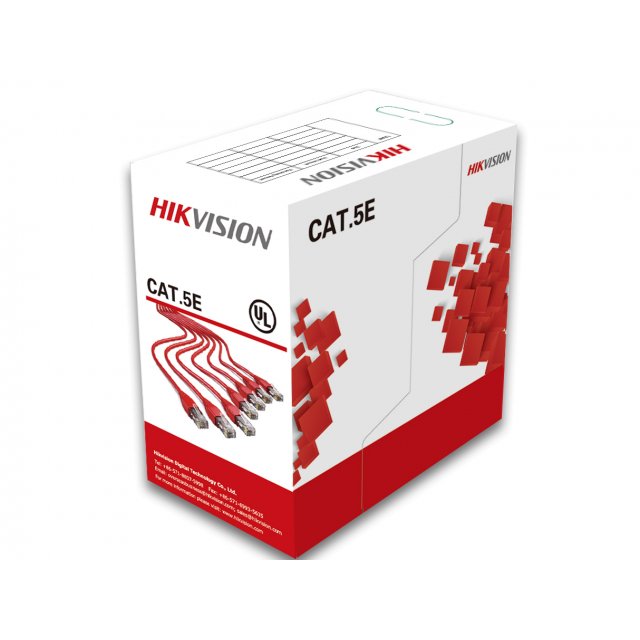

Упаковка

Деревянный поддон и коробка

Размеры

коробки

По запросу

Упаковочная

длина

(305 ± 0.5) м

Разрывная нить

Есть

Дренажный

провод

Нет

Физические

свойства

оболочки кабеля

До износа Прочность на растяжение (МПа) > 10 Относительное удлинение (%)        >300

Срок износа (°С х ч х д)              100°С х 24ч х 10д

После износа Прочность на растяжение (МПа) >12.5 Относительное удлинение (%)            >125

Сгибание на холоде (-20 ± 2°С х 4ч),

Мин. радиус изгиба: 8 внешних диаметров кабеля,

нет видимых изломов

Электрические

характеристики

(20 С)

1.0-100.0 МГц Сопротивление (Ом)                         100±15

1.0-100.0 МГц Смещение задержки (нс/100м)          <552

Сопротивление постоянному току (Ом/100м)

макс. 9.5

Рассогласование сопротивления пары постоянному току (%) макс. 2.0

Рабочая температура: От -20 до +60 С

Рабочее напряжение: ≤ 60 В
