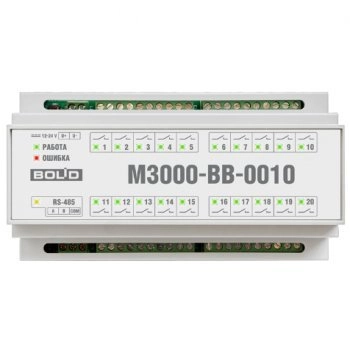

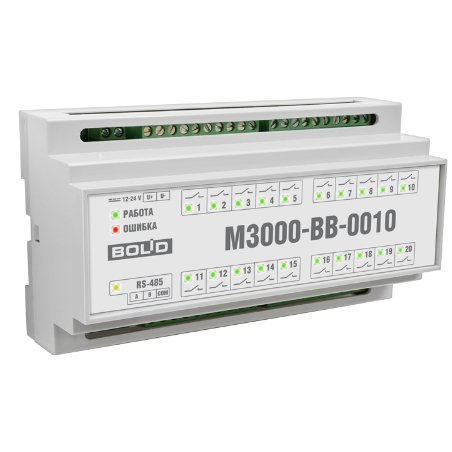

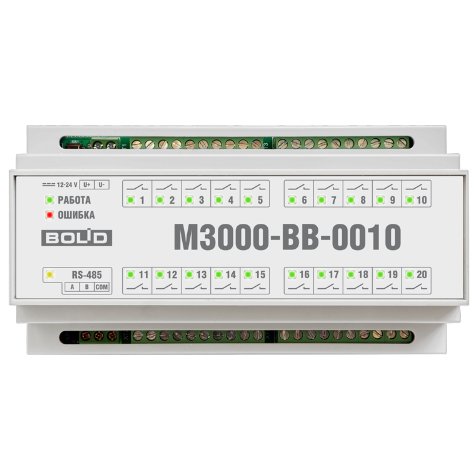

М3000-ВВ-0010 Модуль ввода-вывода

1 год гарантии
  • Производитель: Болид
  • Код товара: 434-443
Болид М3000-ВВ-0010 М3000-ВВ-0010 изображение 2М3000-ВВ-0010 изображение 3М3000-ВВ-0010 изображение 4М3000-ВВ-0010 изображение 5
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
Превью товара 5
10 просмотров
4461.6 ₽
Рекомендованная цена
3934.00 ₽
Спецпредложение до 11.05.2021

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров

Оставить отзыв

Модуль ввода-вывода; 20 дискретных выходов, U-коммут.250В, I-коммут.5А; RS-485(ModBus); U-пит.12...24В, P-потр.7Вт; IP20, t-раб.-40...+55°С, 156 86 59мм

Назначение: модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.

Основные особенности М3000-ВВ-0010:

  • 20 независимых дискретных выходов - замыкающих реле, рассчитанных на коммутацию напряжений до 250 В и токов до 5 А
  • Обмен данными по интерфейсу RS-485. Модуль как ведомое устройство поддерживает обмен данными по протоколу Modbus в режимах RTU и ASCII, различные форматы символа и скорости обмена до 115200 Baud
  • Формирование ШИМ-сигнала с периодом от 0,5 с до 24 ч и разрешением коэффициента заполнения до 0,1 %
  • Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени

Технические характеристики:

Питание

Тип напряжения питания

постоянное

Напряжение питания, В

(12 … 24) ± 15 %

Потребляемая мощность, Вт, не более

7

Дискретные выходы

Количество дискретных выходов, шт.

20

Тип дискретных выходов

электромагнитное реле типа A (SPST-NO)

Тип коммутируемого напряжения

постоянное, переменное

Максимальное значение коммутируемого напряжения, В, не более

постоянного

30

переменного

250 при cos φ не менее 0,8

Максимальное значение коммутируемого тока, А, не более

5

Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В, не менее

3000 в течение 1 мин (переменное напряжение)

Интерфейс связи

Количество интерфейсов связи, шт.

1

Тип интерфейса

RS-485

Протокол обмена данными

Modbus

Скорость обмена данными, Baud

1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200

Сопротивление встроенной согласующей нагрузки, Ом

120 ± 5%

Допустимое рабочее напряжение между цепями "COM" и "U-", В, не более

переменное

275

постоянное

350

Электрическая прочность изоляции цепей интерфейса относительно остальных цепей прибора, В, не менее

1500 в течение 1 мин (постоянное напряжение)

Условия эксплуатации

Устойчивость по ГОСТ 52931-2008

к климатическим воздействиям

исполнение В4, но для работы при температуре от -40 до +55 °C

к воздействиям атмосферного давления

исполнение P2

к механическим воздействиям

исполнение N1

Диапазон рабочих температур, °С

-40 … +55

Относительная влажность воздуха, %, не более

80 при +35 °С

Прочие характеристики

Ограничения использования режима ШИМ:

механический ресурс (50% ШИМ с периодом 0,5 с без нагрузки)

650 часов

электрический ресурс на резистивную нагрузку:

50% ШИМ с периодом 2,0 с при 250 В 5 А переменного тока

12 часов

50% ШИМ с периодом 2,0 с при 30 В 5 А постоянного тока

27 часов

Степень защиты оболочкой по ГОСТ 14254-2015

IP20

Способ монтажа

на DIN-рейку

Масса, кг, не более

0,4

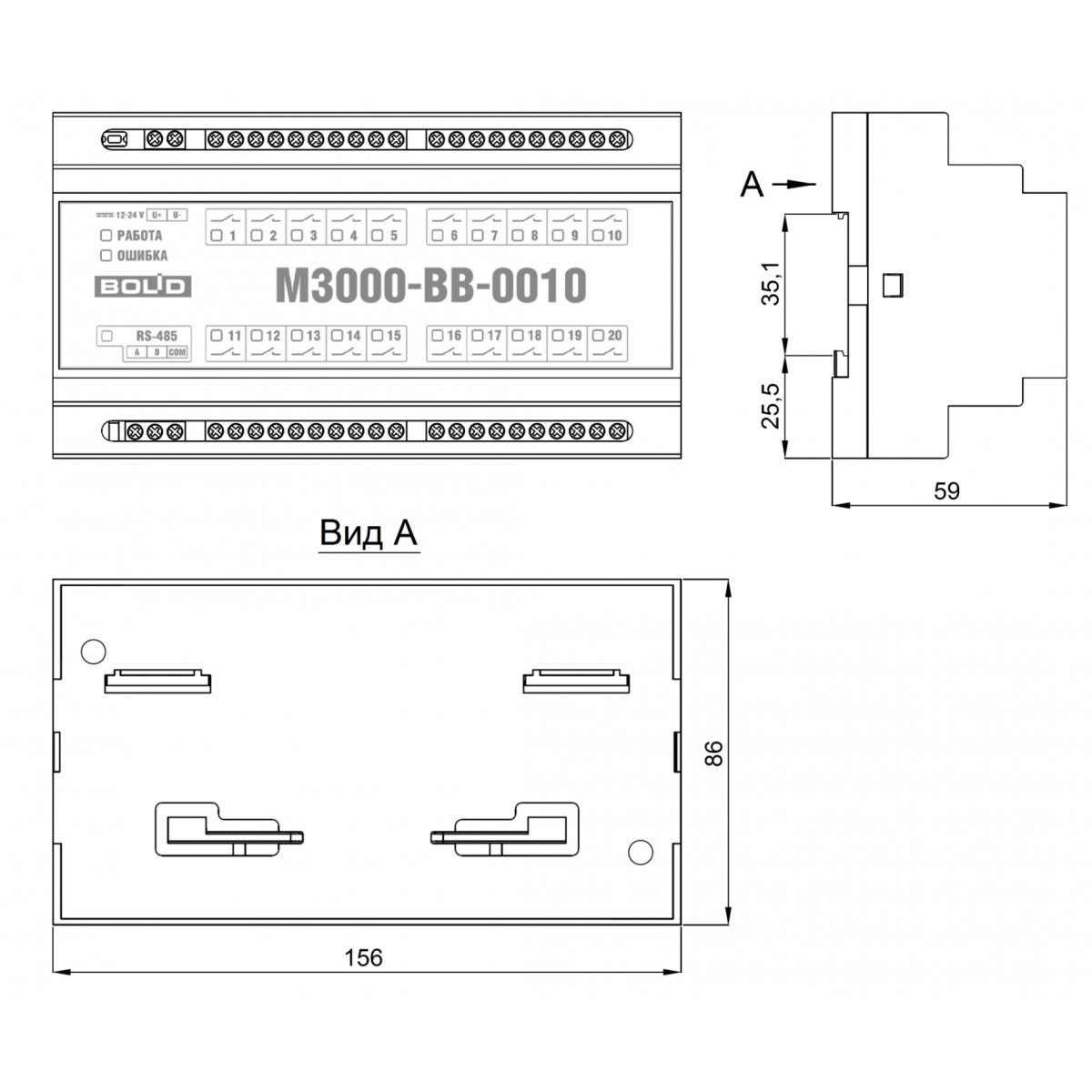

Габаритные размеры, мм, не более

156×86×59
