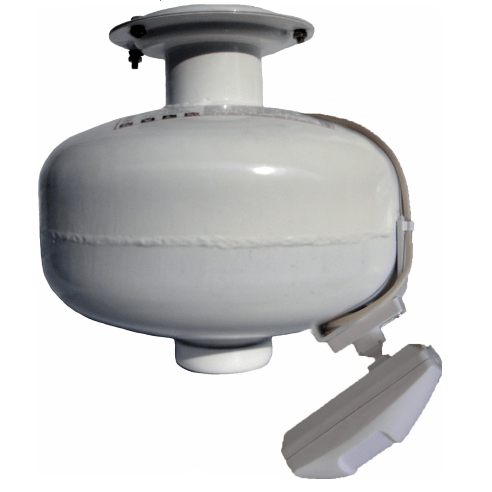

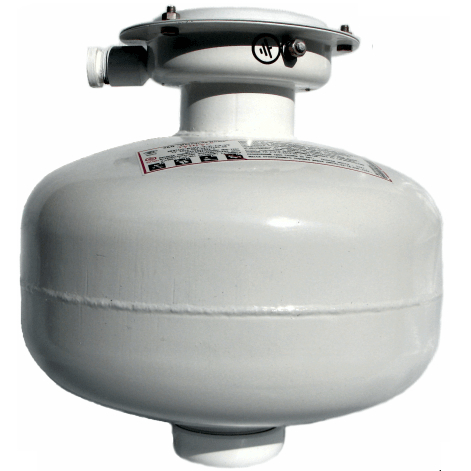

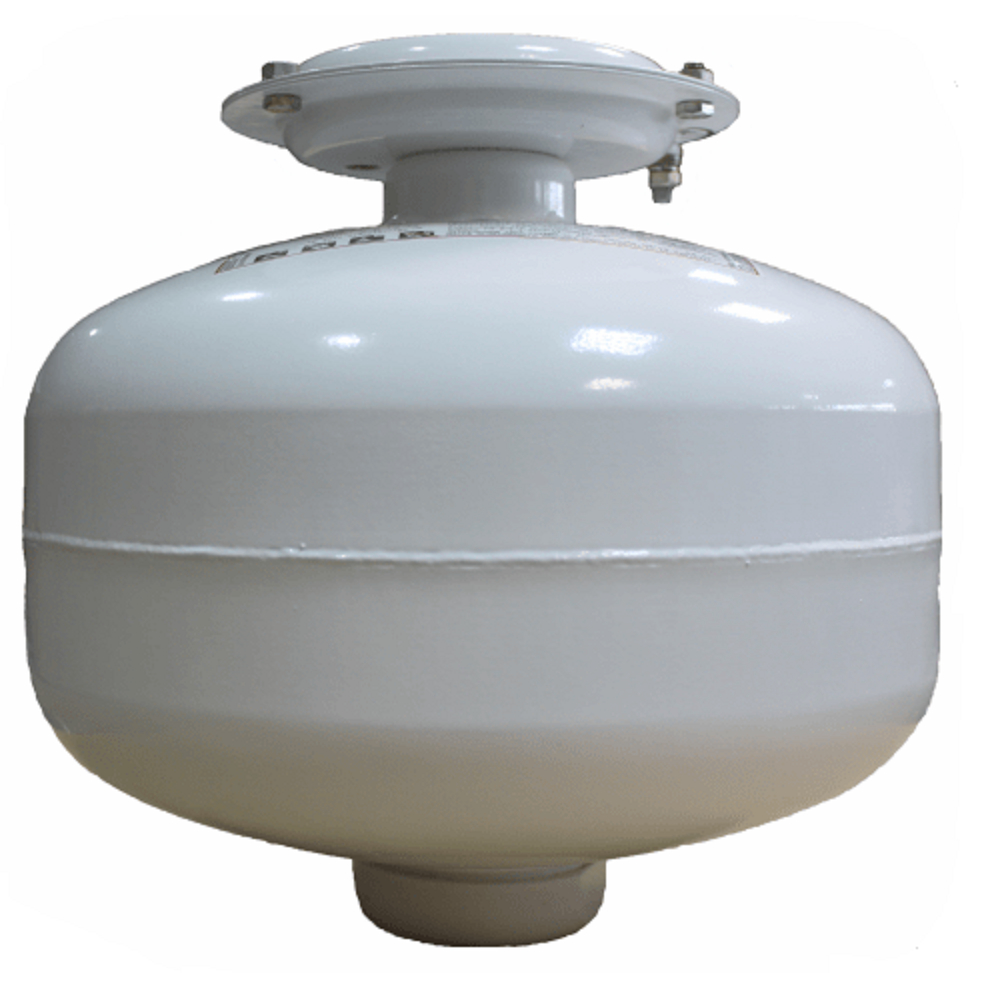

Тунгус МПП(Н-Взр)-9(п)-И-ГЭ-У2 Модуль порошкового пожаротушения взрывозащищенный

 Ех-маркировка для взрывоопасных сред

0Ex ia IIB T3 Gа Х

-50°С<Та<+50°С

2 Степень защиты от внешних воздействий

IP54 для вводной коробки и IP67 для

корпуса МПП

Класс электротехнического изделия по способу за­щиты человека от поражения электрическим током

III

 Вместимость корпуса, л

9,0-0,4

Габаритные размеры, мм, не более:

диаметр

 высота (с установленным кронштейном)

286

272

Масса МПП полная, кг, не более

13

Масса огнетушащего порошка ИСТО-1 ТУ 20.59.52-001-54572789-2021, кг

8,6

Быстродействие МПП (время с момента подачи ис­полнительного импульса на пусковой элемент МПП до момента начала выхода огнетушащего порошка из мо­дуля), с

от 3 до 10

Время действия (продолжительность подачи огнету­шащего порошка), с

Не более 1

Давление вскрытия мембраны, МПа

2,1.2,2

Защищаемые площадь (S, м2) и объем (V, м3) для пожаров класса А при тушении с высоты (Н, м)

Н

S

V

2

72

144

3

72

216

13

62

171

Защищаемые площадь (S, м2) и объем (V, м3) для пожаров класса В при тушении с высоты (Н, м)

Н

S

2

33

3

33

13

9,3

Огнетушащая способность МПП потолочного крепления для пожаров класса А при тушении с высоты (Н)

до 13 м двух поэтажно расположенных помещений с проемами для прохождения газопорошковой струи:

Суммарная защищаемая площадь (S), м2

Суммарный защищаемый объем (V), м3

36,5

153

Огнетушащая способность МПП настенного крепления при тушении с высоты (Н) от 2 до 4 м:

Защищаемая площадь (S) для пожаров класса А, м2

Защищаемый объем (V) для пожаров класса А, м3

Защищаемая площадь (S) для пожаров класса В, м2

Защищаемый объем (V) для пожаров класса В, м3

72

216

33

42

Максимальный ранг модельного очага пожара класса В при тушении на открытой площадке с высоты (Н) 12 м

233В

Характеристики цепи элемента электропускового:

безопасный ток проверки цепи, А, не более

ток срабатывания, А, не менее:

для МПП в обыкновенном исполнении;

для МПП в специальном исполнении

время подачи тока срабатывания, с, не менее

электрическое сопротивление, Ом

0,03

0,15

0, 2

0,1

8...16

Входные и внутренние искробезопасные параметры цепи элемента электропускового:

максимальное входное напряжение (Ui), В

максимальный входной ток (Ii), А

максимальная внутренняя емкость (Ci), нФ

максимальная внутренняя индуктивность (Li), мкГн

24

1,433

Неизмеримо мала

25

Коэффициент неравномерности распыления порошка

К1 (СП 485.1311500.2020)

1,0
