БРУ-М30Д БРУ-М Блок распределения управления и сопряжения

Блок распределения БРУ-М30Д БРУ-М Блок распределения управления и сопряжения РАСЦО с ОСО (30 В) (ИЯТЦ.468347.006)

Назначение: блок  работает в составе системы "Социальная розетка" и предназначены для сопряжения локальной системы оповещения  с централизованной системой оповещения  с управлением по линиям сети проводного вещания . Блок позволяет из ЦСО по командам системы СР, поступающих по абонентской линии  сети ПВ, перехватывать управление ЛСО и передавать звуковую информацию, поступающей по сети ПВ, в ЛСО.

Основные особенности БРУ-М30Д:

• Блоки питаются непосредственно от АЛ сети ПВ напряжением сигнала 1 программы ПВ и сохраняют работоспособность в течение перерывов трансляции, связанных с суточным циклом вещания.
• Блоки работают на АЛ с напряжением сигнала 1 программы ПВ 30 В.
• Блоки  выполнены в герметичном ударопрочном пластиковом корпусе, пригодном для использования на открытом пространстве.

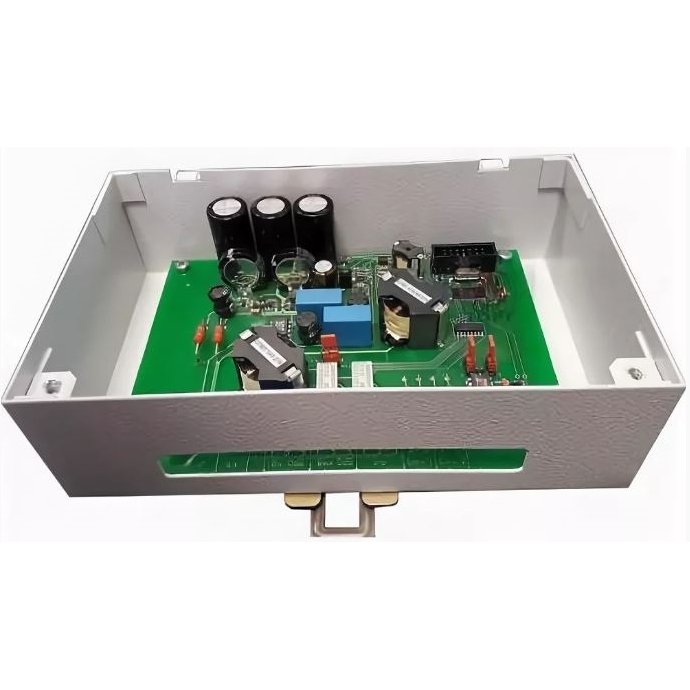

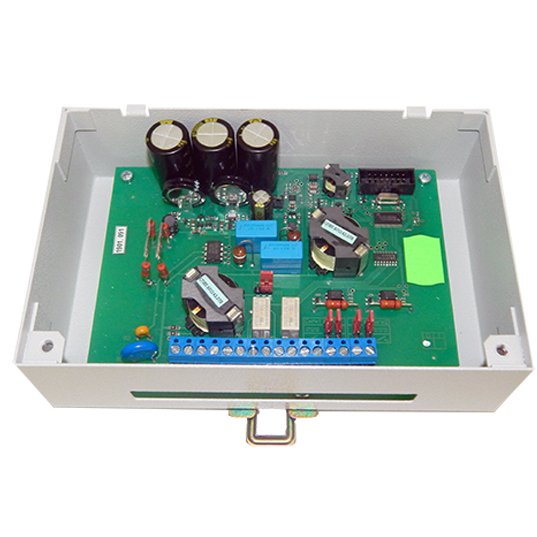

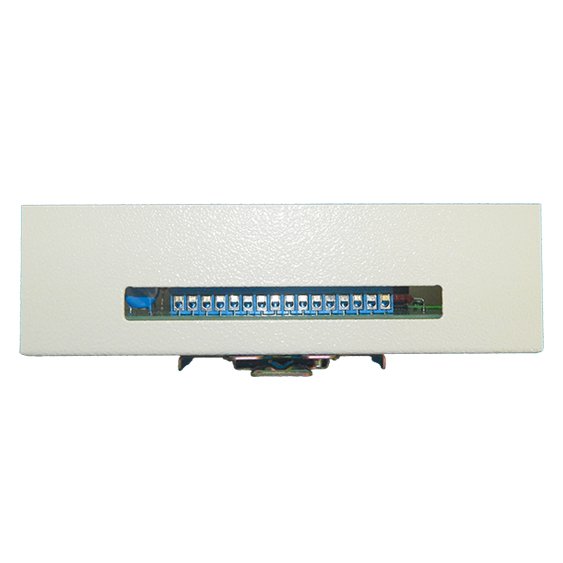

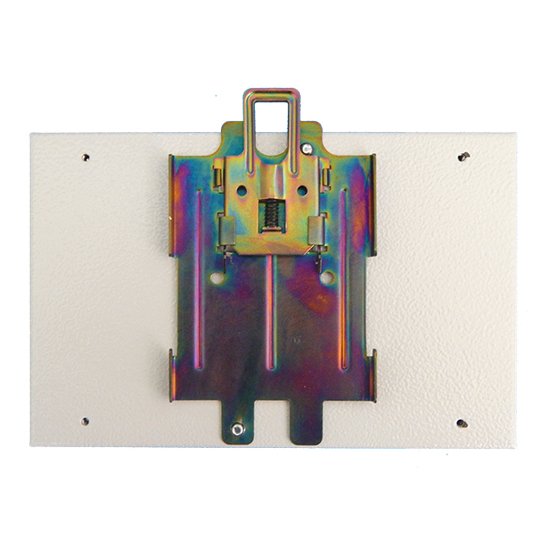

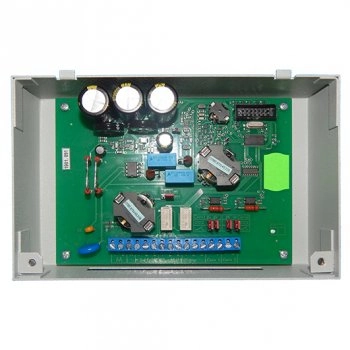

• Блоки  выполнены в металлическом корпусе, пригодном для установки на DIN рейку внутри шкафа.
• К блоку подключаются:
  • к клеммам «АЛ» АЛ сети ПВ;
  • к клеммам «Вх 0 dB» линейный выход источника сигнала ЛСО с уровнем 0,775 В;
  • к клеммам «Вых 0 dB» линейный вход УЛСО с номинальным уровнем 0,775 В;
  • к клеммам «Упр» вход управления внешнего оборудования;
  • к клеммам «Сигн 1» и «Сигн 2» выходы внешних датчиков.

Блок обеспечивает:

• по команде системы СР «включить оповещение» переход в состояние «оповещение» - подачу на клеммы «Вых 0 dB» гальванически изолированного сигнала звуковой информации, поступающей из АЛ сети ПВ с номинальным уровнем 1 программы 0,775 В. Так же, в зависимости от конфигурации блока, замыкает контакты 1,2 и размыкает контакты 2,3 клемм «Упр»;
• по команде системы СР «выключить оповещение» возврат в состояние «ожидание» - подачу на клеммы «Вых 0 dB» сигнала, поступающего на клеммы «Вх 0 dB» (подачу сигнала местной программы). Так же, в зависимости от конфигурации блока, размыкает контакты 1,2 и замыкает 2, 3 клемм «Упр»;
• по командам системы СР «включить/выключить командное реле» замыкание/размыкание клемм «Упр»;
• возможность контроля двух внешних датчиков, подключённых к клеммам «Сигн 1» и «Сигн 2» (например, контроль включённого состояния УЛСО);
• возможность удалённого обновления программного обеспечения (без отключения от АЛ сети ПВ) по командам системы СР.

Технические характеристики:
