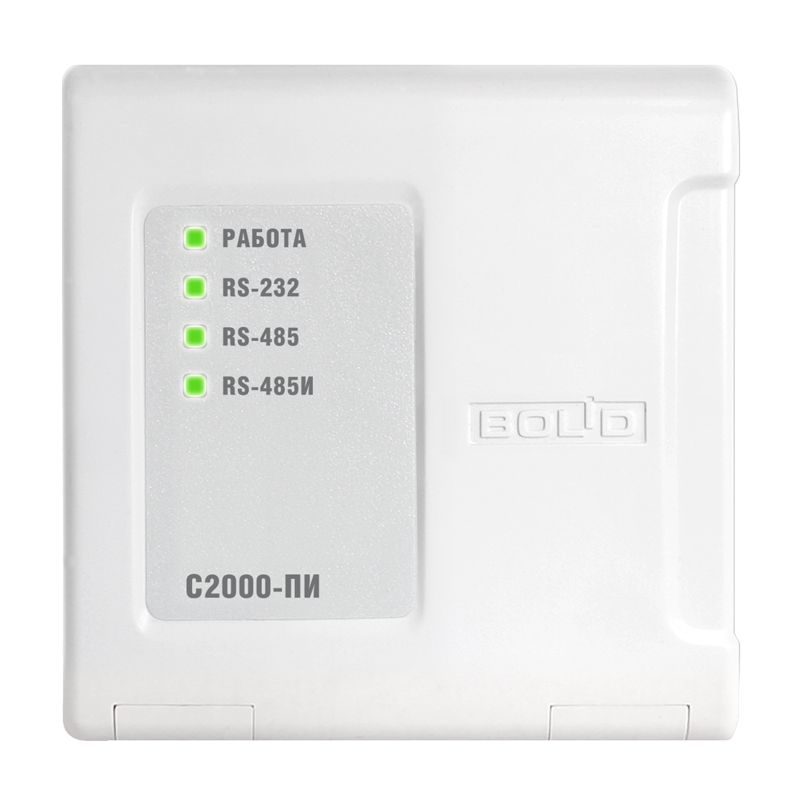

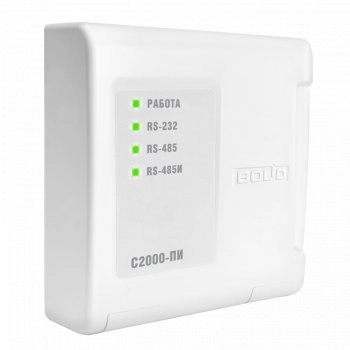

С2000-ПИ преобразователь интерфейсов RS-232 / RS-485, повторитель интерфейса RS-485 с гальваническо

  • Производитель: Болид
  • Код товара: 078-068
14382 просмотра
5285.28 ₽
Рекомендованная цена
4 613 ₽
Спецпредложение до 18.06.2025

В наличии
Ш. Энтузиастов: 4 шт.
Склад МО, Домодедово: > 10 шт
Склад поставщика: 10 шт

Оставить отзыв

Преобразователь интерфейсов RS-232 - RS-485, повторитель интерфейса RS-485, питание от USB-порта компьютера или от внешнего источника питания 10...28 В, I-потр. от USB 160 мА, I-потр. внешн. 120 мА, IP41, t-раб. -40...+55 °С, габ. размеры 102х107х39 мм

Назначение: преобразователь интерфейсов RS-485/RS-232, повторитель интерфейса RS-485 с гальванической развязкой предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485, для удлинения и гальванической развязки линии интерфейса RS-485 с защитой от короткого замыкания. Электропитание ПИ осуществляется от USB-порта компьютера или от внешнего источника питания. ПИ рассчитан на непрерывную круглосуточную работу. ПИ относится к восстанавливаемым, периодически обслуживаемым изделиям.

Основные особенности С2000-ПИ:

  • Два выхода RS-485 – с гальванической развязкой и без нее.
  • Удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания.
  • Индикация приема/передачи данных и короткого замыкания линии интерфейса.
  • Питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В.

Технические характеристики:

Подключение к ПК

кабель подключения пульта "С2000" к ПЭВМ, поставляется отдельно

Тип подключения RS-485

клеммная колодка под винт, провод 0,2 до 2 кв. мм

Расстояние от "С2000-ПИ" до приборов ИСО "Орион" (во всех режимах работы)

при скорости передачи данных 115200 бит/с - до 1 км,
при скорости 9600 бит/с – до 1,5 км

Индикация

1 индикатор режимов работы,
3 индикатора приема/передачи данных по интерфейсам

Питание прибора

вар. 1 - от USB-порт компьютера по кабелю из комплекта поставки
вар. 2 - от внешнего источника постоянного тока напряжением от +10,0 до +28,0 В

Ток потребления

не более 160 мА при питании от компьютера
не более 120 мА при питании от источника +12 В
не более 60 мА при питании от источника +24 В

Тип обмена данными

полудуплексный

Скорость передачи данных

300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Электрическая прочность изоляции

до 1600 В в течение 1 минуты или до 2000 В в течение 1 с

Рабочий диапазон температур

от минус 40 до +55 °C

Масса, не более

0,2 кг

Габаритные размеры

102x107x39 мм

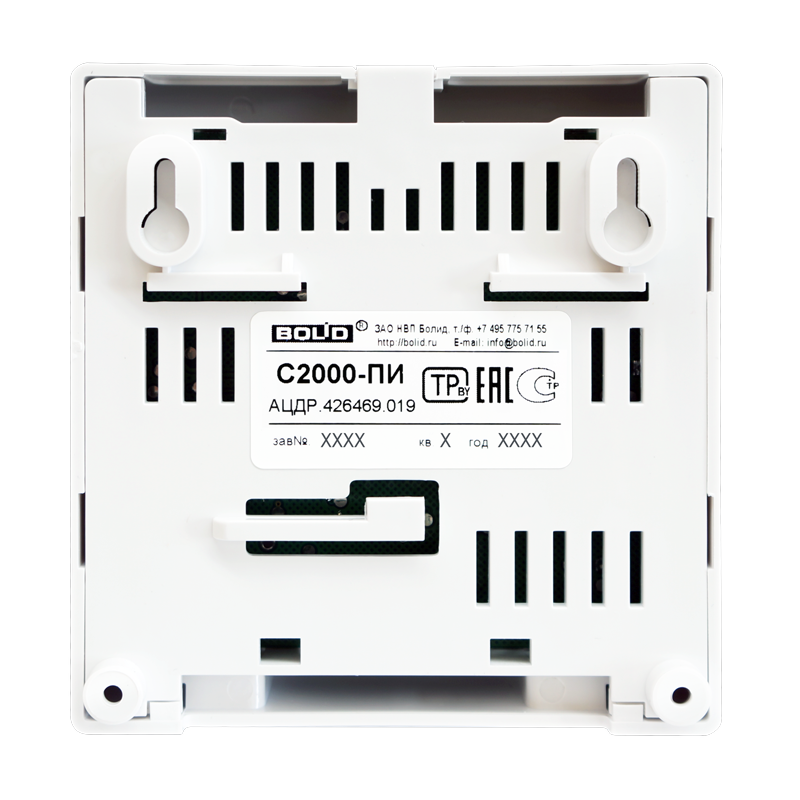

Тип крепления

настенный навесной или на DIN -рейку

Степень защиты

IP41

Характеристики:
  • Производитель: Болид
  • Интерфейс на входе: RS232
  • Интерфейс на выходе: RS485
Техническая консультация

Вопрос от: Игорь

Здравствуйте.Преобразователь работает в обоих направлениях?Имеется прибор(RS485) и модем(RS232). Сможет ли модем принять сигнал в таком случае?

  • Ответил: Кузьмин Борис

    Здравствуйте, преобразователь только с болидом работает
