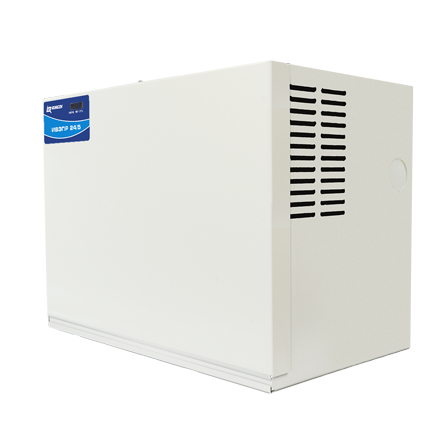

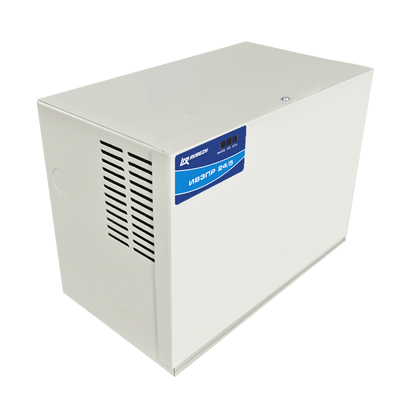

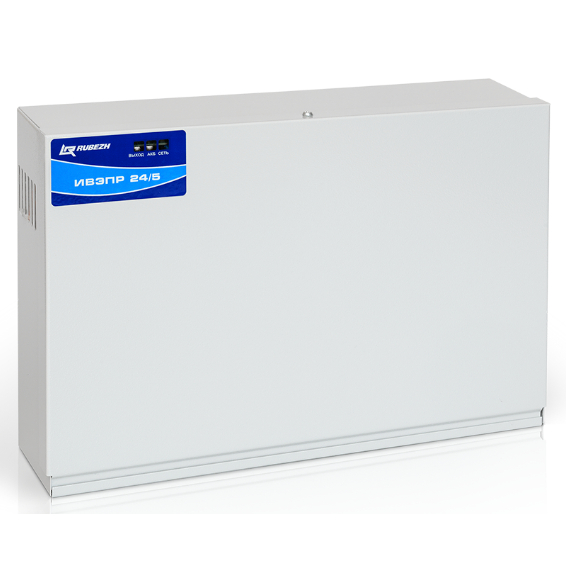

ИВЭПР 24/5 2х40 -Р БР Источник вторичного электропитания резервированный

Резервированный источник питания; U-вх.140…265 В, P-потр.165 Вт, U-вых.24 В, I-вых.5 А(до 5.5 А кратковрем.); под два АКБ 12 В 40 А·ч; защита от КЗ и разряд., световая индикация, вых."СК"(АВАРИЯ); IP20, tраб.-10…+50°С, 254х346х211 мм. Подключение резервного блока БР24. Металлический корпус.

Назначение: источник питания номинальным постоянным напряжением 24 В и выходным током до 5,0 А.Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.

Основные особенности ИВЭПР 24/5 2х40 -Р БР:

• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
• источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды.
• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

Технические характеристики:

• Электропитание источника осуществляется от сети переменного тока напряжением от 140 до 265 В и частотой от 47 до 63 Гц.
• Выходное напряжение при работе от сети в диапазоне токов нагрузки от 0 до 5,0 А - (27,2 ± 0,4) В.
• Падение напряжения на источнике в резервном режиме (от АКБ до выхода) - не более 1,1 В.
• Ток нагрузки - от 0 до 5 А.
• Допускается ток нагрузки до 5,5 А в течение 15 минут при условии непревышения среднего тока 5,0 А за 1 час при температуре окружающей среды не выше 30 °С.
• Электронная защита выхода от перегрузки и короткого замыкания (КЗ) срабатывает при токе от 5,6 до 8,0 А.
• Пульсации выходного напряжения в режиме работы от сети - не более 90 мВ от пика до пика.
• Допустимая суммарная емкость нагрузок - не более 5000 мкФ.
• Мощность, потребляемая от сети переменного тока - не более 165 Вт.
• Собственное потребление источника от АКБ в резервном режиме - не более 40 мА.
• Потребление источника в режиме защиты АКБ от глубокого разряда - не более 5 мА.
• Ток заряда АКБ при работе от сети при напряжении АКБ 24,0 В - (0,35 ± 0,13) А.
• При работе в резервном режиме источник обеспечивает защиту установленных АКБ от глубокого разряда.
• Напряжение отключения нагрузки от АКБ составляет (20,8 ± 0,5) В.
• Источник устойчив к переполюсовке при подключении АКБ и замыканию клемм подключения АКБ.
• Источник обеспечивает формирование выходного сигнала «Авария» размыканием контактов реле (типа «сухой контакт»), не имеющих гальванической связи с источником .
• При наличии напряжения сети, наличии АКБ, наличии выходного напряжения - контакты реле замкнуты. При невыполнении любого из указанных условий - разомкнуты.
• Примечание. По отдельному заказу возможна инверсная логика формирования сигнала «Авария».
• Количество и максимальная ёмкость АКБ: 2 х 40 А*ч (последовательно).
• Размеры корпуса, мм: 346х211х254.
• Масса без АКБ, не более: 4,25.
• Выход «авария»: реле «сухой контакт».
• Возможность подключения боксов БР24: есть
• Габаритные размеры устанавливаемых АКБ (ВхШхГ) мм, не более: 174х200х167
