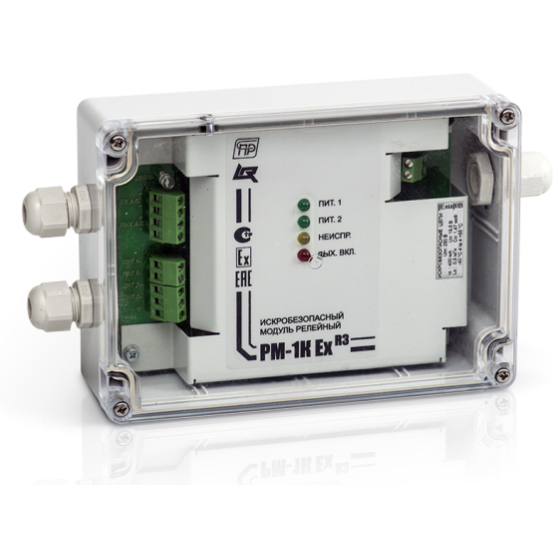

РМ-1К Ex-IIB прот.R3 Модуль релейный адресный искробезопасный контроль

Адресный релейный модуль искробезопасный, управление исполнительными устройствами во взрывоопасных зонах, один выход, маркировка взрывозащиты [Exiа]IIB, максимальный выходной ток 0,4 А, питание 24 В, ток потребления не более 8 мА, -40...+55 °C,

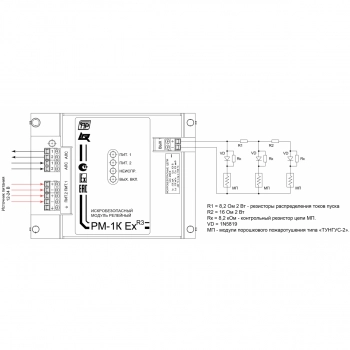

Назначение: адресный релейный модуль искробезопасный  предназначен для управления исполнительными устройствами во взрывоопасных помещения и зонах защищаемого объекта. Релейный модуль работает под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3. В качестве нагрузки пусковой цепи могут быть устройства, питающиеся по искробезопасной цепи, такие как: искробезопасные оповещатели, искробезопасные модули пожаротушения и иные искробезопасные нагрузки.

Основные особенности РМ-1К Ex-IIB прот.R3:

• Релейный модуль  является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ». Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.
• Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля. Ток, потребляемый модулем от АЛС – не более 0,3 мА.

Релейный модуль  имеет два режима работы:

• «Режим контроля» - модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.».
• «Режим пуска» - модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска.

Технические характеристики:
