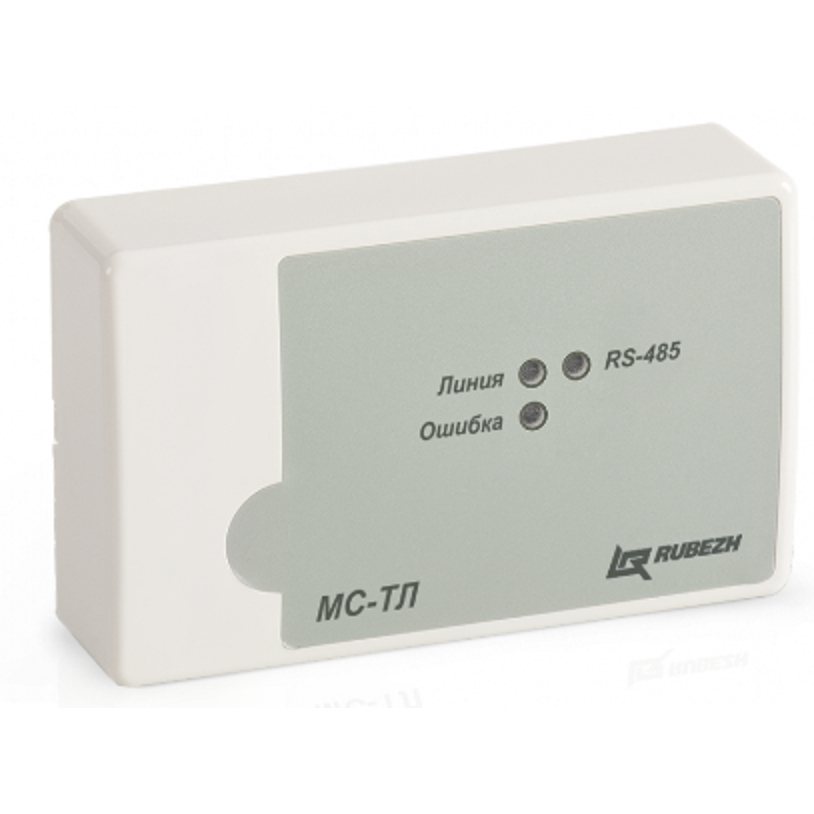

МС-ТЛ Устройство оконечное объектовое

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 441-800
Рубеж МС-ТЛ МС-ТЛ изображение 2
Превью товара 1
Превью товара 2
767 просмотров
10 831 ₽
Розничная цена

Наличие:
Наличие и срок поставки уточняйте у менеджеров

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Устройство оконечное объектовое обеспечивает передачу извещения от системы ОПС Рубеж в формате Ademco Contact ID посредством коммутируемых телефонных соединений на оборудование мониторинга; состояние системы транслируется в формате Ademco Contact ID по проводной телефонной линии на заранее запрограммированные телефонные номера; питание УОО-ТЛ осуществляется от внешнего источника питания +12В; количество входов для подключения интерфейса RS-485 от ППКП - 1; количество выходов для подключения телефонной линии - 1; количество телефонных номеров дозвона - 4; количество символов в телефонном номере - не более 21; напряжение телефонной линии - от 20 до 60 В; диапазон рабочих температур – от 0 до +45° С.

Назначение: модуль сопряжения  предназначено для работы в составе адресной системы пожарной сигнализации тм Рубеж в качестве устройства передачи извещений в формате ADEMCO Contact ID посредством коммутируемых телефонных соединений.

Основные особенности МС-ТЛ:

  • Устройство работает на линиях с напряжением от 20 до 60 В.
  • Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.
  • Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи.
  • Емкость журнала – не менее 50 извещений.
  • Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения.
  • Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.
  • Устройство обеспечивает передачу извещений по четырем независимым направлениям – телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами:
    • цифры: 0, 1…9 – для указания номера телефона;
    • символы: W – ожидание вызывного тона; T – переход в режим тонального набора, p – пауза 2 с,
    • P – пауза 8 с, * – переключение в тональный режим.

Основные функции:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе;
  • подключение в телефонную линию для передачи сообщений,полученных от ППКП тм РУБЕЖ;
  • светодиодную индикацию наличия связи и режимов работы.

Технические характеристики:

Напряжение питания

от 9 до 12 В

Потребляемая мощность, не более

3 Вт

Количество телефонных номеров дозвона

4

Максимальное количество символов в телефонном номере

21

Напряжение телефонной линии

от 20 до 60 В

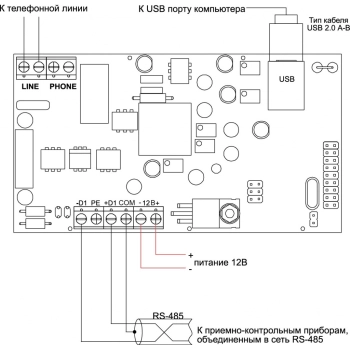

Количество выходов для подключения интерфейсов:
-RS-485 – для подключения ППКП тм Рубеж
-USB – для конфигурирования
-Телефонной линии


1
1
1

Период отправки тестового сообщения

от 10 до 160 мин

Длина кабеля интерфейса RS-485, не более

1000 м

Длина кабеля USB, не более

2 м

Рабочий диапазон температур

от 0 до плюс 45 °С

Масса, не более

200 г

Габаритные размеры модуля, не более

125х78х37 мм
