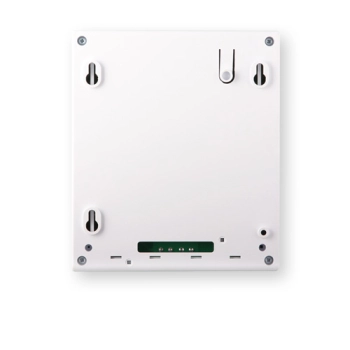

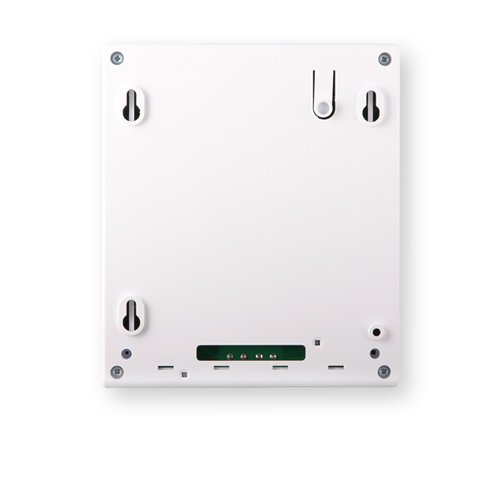

Астра-812 Pro ПО 5.0 Прибор приемно-контрольный

Прибор приемно-контрольный охранно-пожарный встроенная клавиатура, встроенный радиомодуль МРР Астра-РИ-М (433 МГц), до 250 радиоканальных устройств Астра-РИ-М и Астра-Zитадель (при использовании Астра-Z РР), два шлейфа сигнализации, три выхода типа открытый коллектор, три выхода типа сухие контакты, вход ТМ, встроенный информационный интерфейс RS-485, один универсальный слот для установки следующих сменных модулей, напряжение питания 10...27 В, ток потребления до 210 мА, степень защиты оболочкой IP30, диапазон рабочих температур -10...+55°C, габаритные размеры 174х150х43 мм. Предназначено только для ППКОП Астра-812 Pro и Астра-8945 Pro, имеющих ПО версии 5_0. Добавлена поддержка новых устройств адресной системы: Астра-БРА и Астра-МА. Работа с ПАК Астра (приложение Security Hub). Не поддерживает работу с Астра-421РК2, Астра-4511РК2, Астра-РИ РПД.

Особенности версии 5.5:

1. Предназначено только для ППКОП Астра-812 Pro и Астра-8945 Pro, имеющих ПО версии 5_5. ППКОП версий 5.0-5.3 необходимо обновить до версии 5.5.
2. Ограничено количество пожарных извещателей в системе до 512.
3. Реализована возможность организации кольцевого интерфейса RS-485.
4. Добавлена поддержка нового устройства адресной системы: блока сигнально-пускового Астра-БПА.

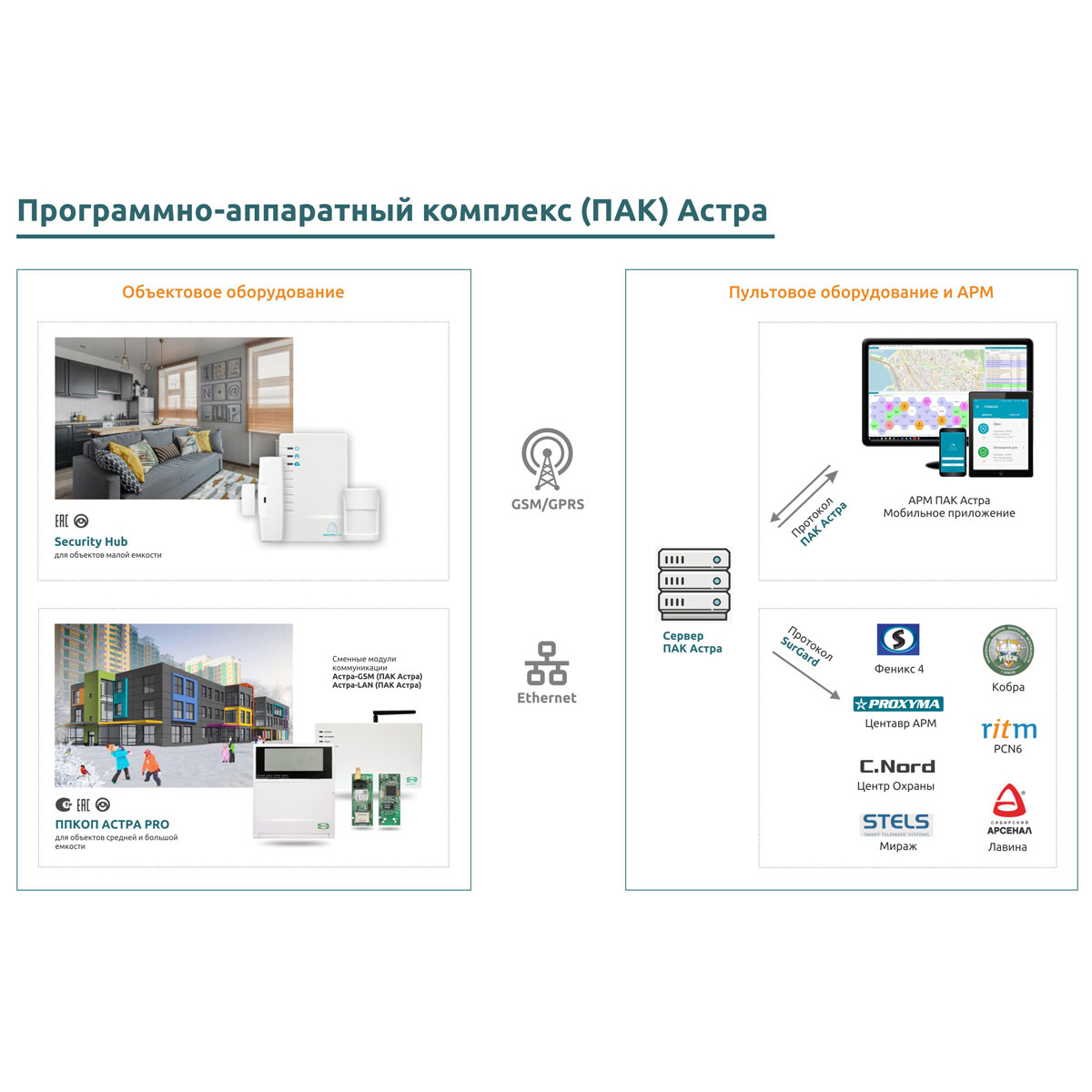

5. Работа с ПАК Астра (приложение Security Hub)
6. Поддержка в системе одновременно радиоустройств Астра-РИ-М, работающих в "новом" и "старом" радиоканале, при условии использования дополнительного радиорасширителя Астра-РИ-М РР (для создания 2-х разных радиосетей)

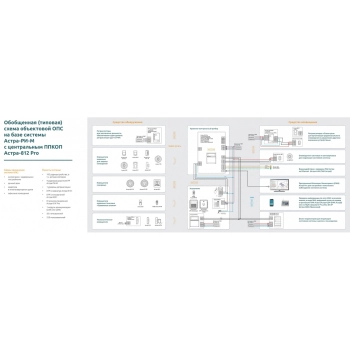

Назначение:

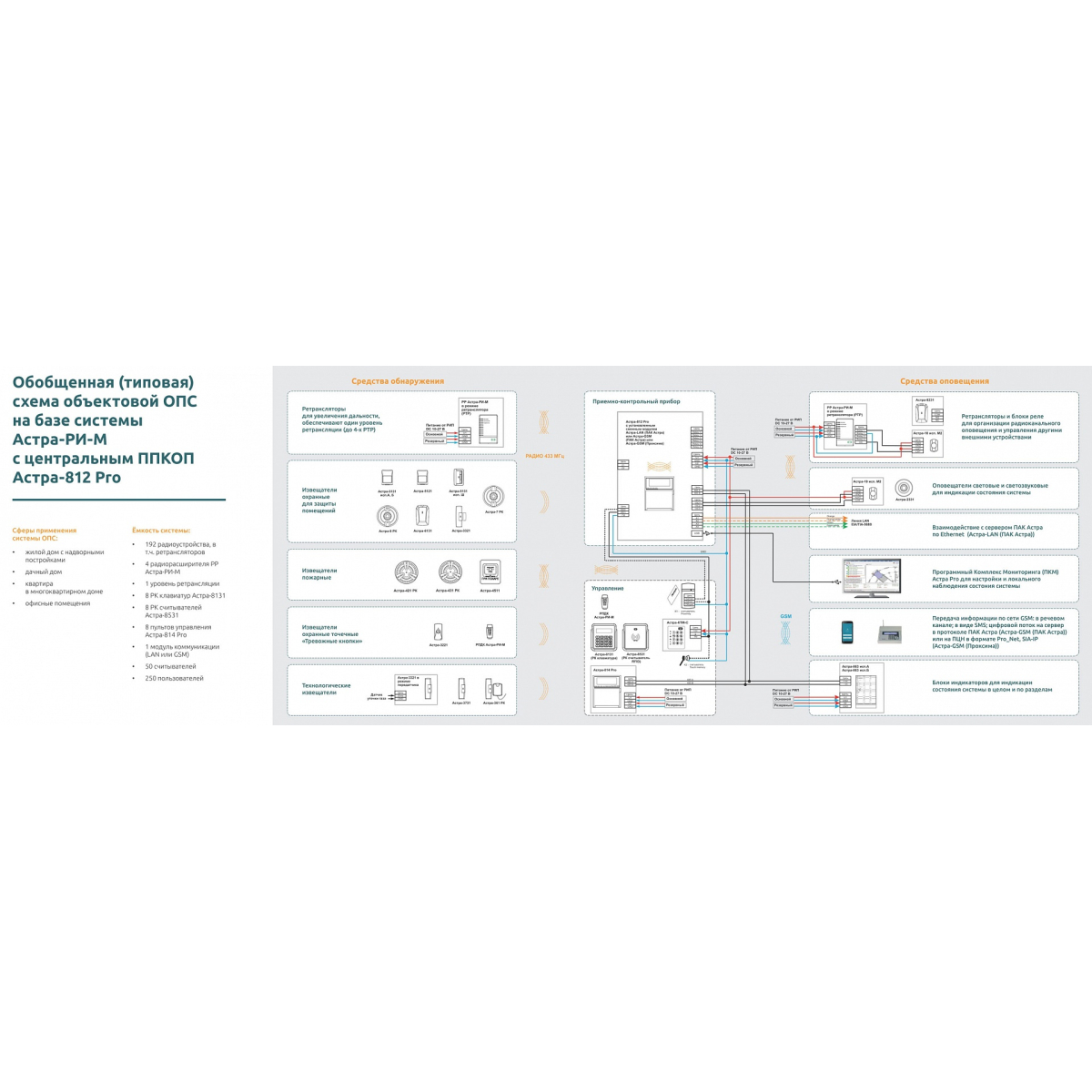

• организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
• контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);
• контроль состояния проводных адресных устройств системы Астра-А через расширители проводные адресные Астра-А РПА;
• контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;
• отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485;
• дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.

Основные особенности:

• встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
• количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192

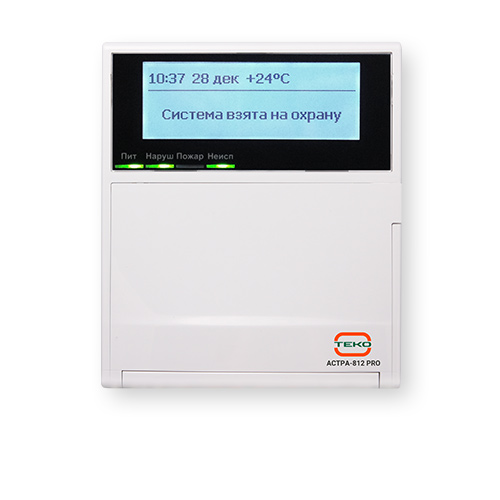

• монохромный ЖК-дисплей для отображения системной информации

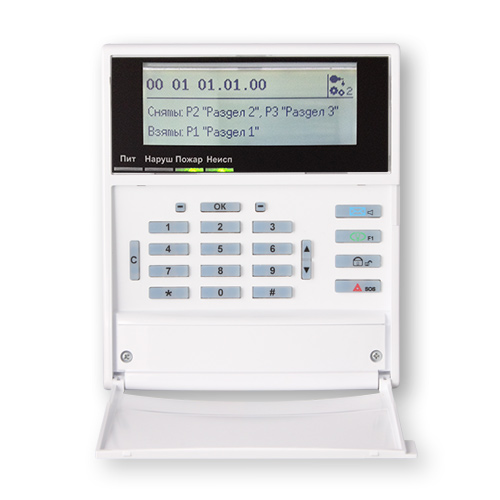

• встроенная клавиатура
• четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
• встроенный звуковой сигнализатор
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• 2 программируемых входа охранного/технологического типа:
  • клеммы «Z1-GND» - свободны для назначения пользователем, могут использоваться для контроля исправности источников питания ППКУП согласно ГОСТ Р 53325,
  • клеммы «Z2-GND» - свободны для назначения пользователем, не могут использоваться для контроля источников питания;
• входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
• 6 встроенных программируемых выходов:
  • 2 сигнальных слаботочных реле типа «сухой контакт»,
  • 1 силовое реле,
  • 3 выхода типа «открытый коллектор»;
• встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, БР Астра-823/824;
• USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
• один универсальный слот для установки одного из следующих сменных модулей  (модули в комплект поставки ППКУП не входят, поставляются отдельно):
  • Астра-GSM (ПАК Астра) (2 SIM-карты, обеспечивает взаимодействие с сервером ПАК Астра в GPRS-канале, дозвон в GSM сетях с речевыми сообщениями, передачу и получение SMS),
  • Астра-LAN (ПАК Астра) (обеспечивает обмен информацией с сервером ПАК Астра в сетях с TCP/IP с целью удаленного мониторинга и управления ППКУП средствами мобильного, веб приложений, АРМ ПЦО),

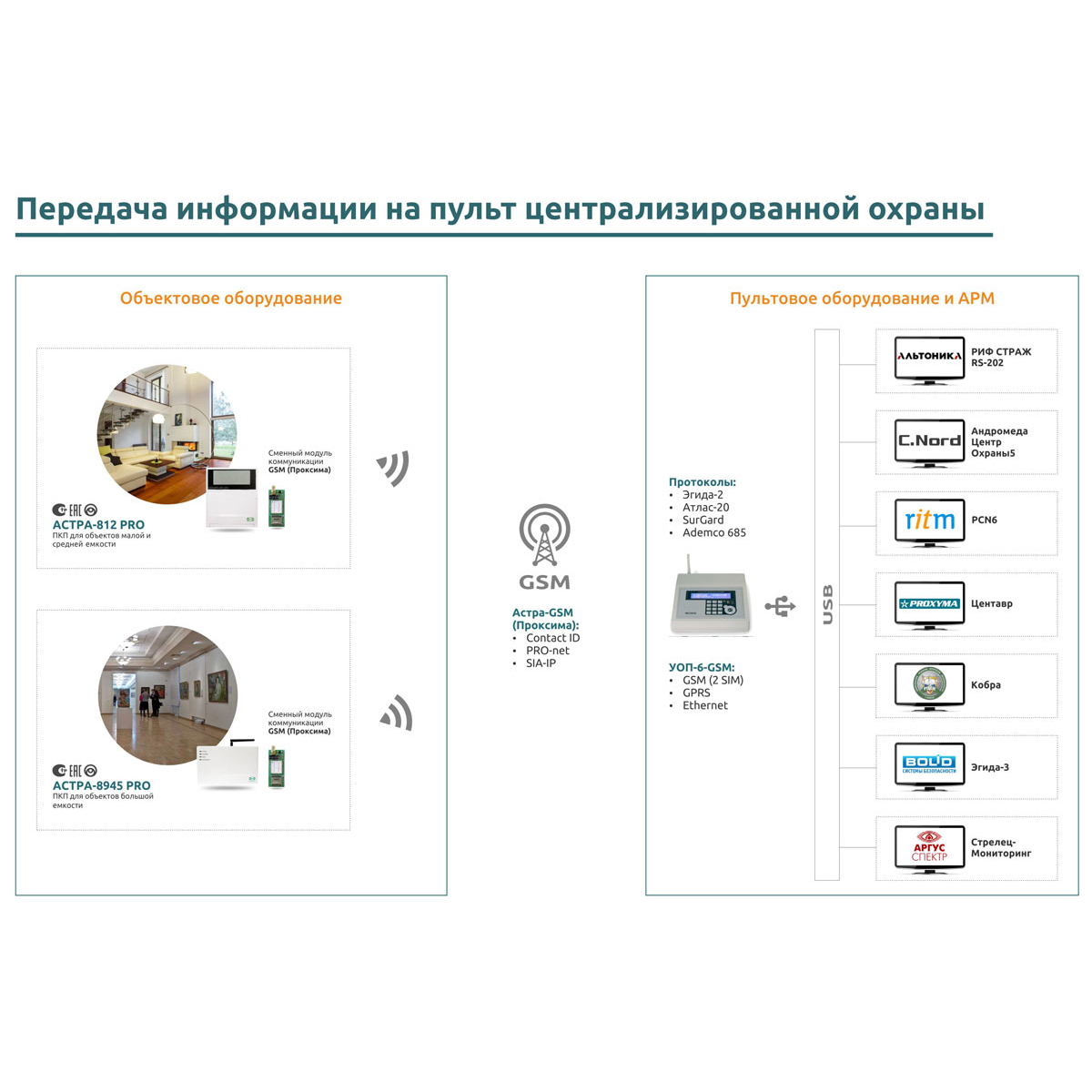

  • Астра-GSM (Проксима) (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи цифровых сообщений в форматах Contact ID, Pro-Net и SIA-IP),
  • Астра-RS-485 (обеспечивает ППКУП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для связи с ПК через блок сопряжения Астра-984 или для организации кольцевого интерфейса с целью обеспечения требований СП 484.1311500.2020);
• обеспечение требований СП 484.1311500.2020 по единичной неисправности линий связи при организации пожарной сигнализации – каждый блок расширения, установленный вне поста охраны, защищается по входу и выходу при помощи изоляторов Астра-А ИЛС. Количество ИЛС до 64 в одном кольцевом интерфейсе RS-485*;
• постановка на охрану/снятие с охраны осуществляется:
  • с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (клавиатуры Астра-КТМ-С),
  • идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand, а также через радиоканальный RFID считыватель Астра-8531,
  • с использованием PIN кодов, вводимых через клавиатуру ППКУП Астра-812 Pro, ПКУ Астра-814 Pro, радиоканальной клавиатуры Астра-8131 либо через модуль "Монитор" ПКМ Астра-Pro,
  • с использованием радиоканальных брелоков РПДК Астра-РИ-М,
  • дистанционно через SMS команды от 8-ми пользователей по паролям,
  • через мобильное приложение Security Hub (при условии установки модулей Астра-GSM (ПАК Астра)/ Астра-LAN (ПАК Астра));
• программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.

 * Обеспечивается в ППКУП версии 5_5 и выше

Основные данные

• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 (встроенному и дополнительному) – до 64
• суммарное количество подключаемых адресных расширителей РР Астра-РИ-М, РР Астра-Z, РПА Астра-А – до 16* (при отключенном встроенном радиомодуле МРР-РИ-М)
• количество подключаемых проводных расширителей (РП) Астра-713 – до 30
• общее количество поддерживаемых адресных устройств – до 999*, из них:
  • количество радиоустройств системы Астра-РИ-М – до 192
  • количество радиоустройств системы Астра-Zитадель – до 999*
  • количество адресных проводных устройств системы Астра-А – до 999*
• количество поддерживаемых беспроводных пультов управления Астра-8131 – до 8 (не более 4 на 1 РР Астра-РИ-М)
• количество поддерживаемых беспроводных считывателей бесконтактных Астра-8531 – до 8 (не более 4 на 1 РР Астра-РИ-М)
• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 64;
• количество подключаемых блоков реле Астра-823/Астра-824 – до 64;
• количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8;
• количество подключаемых блоков индикации Астра-863 – до 64;
• количество логических разделов – 250;
• количество зон оповещения – 5;
• количество универсальных системных выходов – 250;
• количество пользователей – 250;
• количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 250;
• количество подключаемых считывателей – до 50;
• журнал событий на 10000 событий (при компьютерном мониторинге емкость архива не ограничена).

 * Обеспечивается в ППКУП версии 5_5 и выше

Технические характеристики:

• Рабочие частоты:
  • - литера 1    433,42 МГц
  • - литера 3    434,42 МГц
• напряжение электропитания    от 10 до 27 В
• Ток потребления от источника электропитания 12 В / 24 В:
  •   - без сменных модулей     80 мА / 60 мА
  •   - с модулем Астра-GSM    120 мА / 80 мА
  •   - с модулем Астра-LAN    170 мА / 120 мА
• Параметры ШС (клеммы Z1-GND, Z2-GND):
  • - напряжение на клеммах ШС в дежурном режиме    от 10 до 26,5 В
  • - ток короткого замыкания, не более    20 мА
  • - сопротивление проводов, подключенных к входу ШС, не более    220 Ом
  • - минимальное время нарушения ШС    70 мс
• Сопротивление* ШС (клеммы Z1-GND, Z2-GND):
  • - "норма"    от 3 до 5 кОм
  • - "нарушение"     от 0 до 3 или более 5 кОм
• Реле 1 (клеммы RELAY1) (физический выход №1):
  • - максимальное напряжение нагрузки, АС    250 В
  • - максимальное напряжение нагрузки, DС    27 В
  • - максимальный ток нагрузки, АС, DC    5 А
• Реле 2, 3 (клеммы RELAY2, RELAY3) (физические выходы №2 - 3):
  • - максимальное напряжение нагрузки    100 В
  • - максимальный ток нагрузки    0, 1 А
• Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3) (физические выходы №4 - 6):
  • - максимальное напряжение нагрузки    27 В
  • - максимальный ток нагрузки    0,5 А
• Максимальная длина линии интерфейса:
  • - ТМ    25 м
  • - WD    25 м
  • - RS-485    1000 м
• время технической готовности    60 с
• габаритные размеры прибора    174х150х43 мм
• масса прибора    0,45 кг
• Условия эксплуатации:
  • - температура    от -10 до +55°С
  • - относительная влажность воздуха без конденсации влаги    до 93% при +40°С
  • - степень защиты оболочкой    IP30
