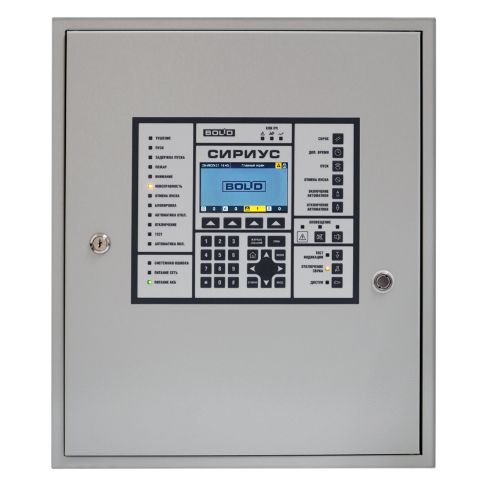

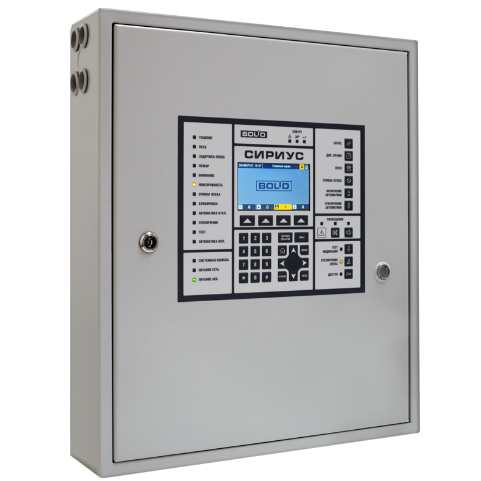

Сириус Прибор приемно-контрольный и управления пожарный

Максимальная информационная ёмкость одного прибора "Сириус":

Приборы:

встроенные

4

внешние

122

Входы (контролируемые элементы)

4096

Выходы (управляемые элементы)

1024

Зоны (для объединения элементов)

1024

Группы зон (для объединения зон)

128

Пользователи

2048

Группы доступа

256

Зоны оповещения

122

Количество зон (направлений) пожаротушения:

Одного прибора "Сириус"

4

С блоками "С2000-ПТ"

до 127

Журнал событий:

Максимальное количество событий

65000

Организация журнала

кольцевая

Просмотр событий

ЖКИ, web-интерфейс

Сохранение журнала в файл

формат CSV

Печать журнала в файл

напрямую из Web-интерфейса

Встроенные линии связи для подключения адресных устройств:

Интерфейс

ДПЛС

Количество линий

1 (2 – с дополнительным модулем "С2000-КДЛ-С")

Максимальное число АУ

127 (254 с дополнительным модулем "С2000-КДЛ-С")

Максимальный выходной ток

100 мА

Номинальный выходной ток

64 мА

Максимальная длина (при номинальном выходном токе):

160 м при сечении жил 0,2 мм²
400 м при сечении жил 0,5 мм²
600 м при сечении жил 0,75 мм²
1200 м при сечении жил 1,5 мм²

Максимальное активное сопротивление проводов

100 Ом

Минимальное сопротивление изоляции между проводами

50 кОм

Резервированная линия связи для подключения внешних блоков ИСО "Орион":

Интерфейс

RS-485

Тип

две независимые линии

Максимальная длина

3000 м

Максимальное активное сопротивление проводов

400 Ом

Минимальное сопротивление изоляции между проводами

50 кОм

Максимальное число подключаемых блоков

122

Резервированная линия связи для объединения приборов "Сириус" в сеть:

Интерфейс

RS-485

Тип

две независимые линии

Гальваническая изоляция

до 500 В в течении 1 минуты

Максимальная длина без повторителей

3000 м

Максимальное активное сопротивление проводов

400 Ом

Минимальное сопротивление изоляции между проводами

50 кОм

Максимальное число приборов "Сириус" в сети

32

Встроенные управляемые дискретные выходы:

Ключевые (транзисторные) выходы:

4 шт.

           контроль на обрыв и КЗ

да

           номинальное выходное напряжение

24 В

           максимальный выходной ток

2 А

           защита от КЗ и перегрузки

да

           защита от ложного включения при единичной неисправности

только для пользовательских выходов № 3 и 4

Выходы типа "сухой контакт":

3 шт.: "Пожар", "Пуск", "Неисправность"

           максимальный коммутируемый ток

100 мА

           максимальное коммутируемое напряжение

200 В

Выход для питания внешних устройств:

1 шт.

           выходное напряжение

24 В

           максимальный выходной ток

300 мА

           защита от КЗ и перегрузки

да

Встроенные дискретные входы:

Вход "Неисправность"

1 шт.

           контроль на обрыв и КЗ

да

           номинальное выходное напряжение

24 В

           максимальное активное сопротивление
           проводной линии (без учёта оконечного
           резистора)

100 Ом

           минимальное сопротивление
           изоляции между проводами

50 кОм

Прочее:

Основное питание

сеть ~220 В, частотой 50 Гц

Максимальный ток, потребляемый от основного источника питания:

в дежурном режиме

не более 0,03 А

в тревожном режиме

собственное потребление - не более 0,03 А
потребление ИУ - не более 0,33 А

для заряда АКБ

не более 0,13 А

Резервное питание

две АКБ 12 В емкостью 17 А∙ч включенные последовательно

Максимальный ток, потребляемый от резервного источника питания:

в дежурном режиме

не более 0,3 А

в тревожном режиме

собственное потребление - не более 0,3 А
потребление ИУ - не более 3,0 А

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

I

Электрическая прочность изоляции токоведущих частей прибора (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней)

до 2 кВ (50 Гц)

Электрическое сопротивление изоляции (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней)

не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008)

Степень защиты оболочки

IР 41 (при креплении на стену)

Устойчивость к механическим воздействиям по ОСТ 25 1099-83

категория размещения 4

Климатическое исполнение по ОСТ 25 83

О4

Диапазон рабочих температур

0...+40 ºС

Относительная влажность воздуха

не более 93% при 40 ºС

Время технической готовности прибора к работе

30 с

Режим работы

круглосуточный

Средняя наработка прибора на отказ в дежурном режиме работы

не менее 80 000 ч

Вероятность безотказной работы

0,98758

Средний срок службы прибора

10 лет

Масса нетто

не более 6,5 кг (без АКБ)
не более 16 кг (с АКБ)

Габаритные размеры (В×Ш×Г)

не более 500×425×110 мм
