R3-МС (319536) Модуль связи представляет собой цифровое электронное устройство

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 444-691
Рубеж R3-МС
748 просмотров
28 600 ₽
Розничная цена

В наличии
Cклад Щербинка: 2 шт

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Модуль связи представляет собой цифровое электронное устройство, предназначенное для сопряжения интерфейса R3-Link с приборами R3- -2ОП и блоками R3- -БИУ, R3- -ПДУ, R3- -ПДУ-ПТ с персональным компьютером и с некоторыми сторонними интерфейсами.

Назначение: модуль связи представляет собой цифровое электронное устройство, предназначенное для сопряжения интерфейса R3-Link с приборами R3-Рубеж-2ОП и блоками R3-Рубеж-БИУ, R3-Рубеж-ПДУ, R3-Рубеж-ПДУ-ПТ с персональным компьютером и с некоторыми сторонними интерфейсами.

Основные функции R3-МС:

  • Связь приборов интерфейса R3-Link с компьютером:
    •  подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов и устройств к USB порту компьютера для конфигурирования всей системы, вывода на мониторинг и управления всеми элементами системы R3-Рубеж;
  • Передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга:
    • прием данных из интерфейса R3-Link, перевод этих данных в протокол ContactID и трансляция этих сообщений в интерфейс RS-485 (RS-232) для передачи их на:
      • передатчик RS-202TD-RR системы мониторинга Lonta-202, Lonta Optima, «Базальт» компании «Альтоника»;
      • в систему передачи извещений компании «Око»;
      • передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу компании «Navigard»;
      • объектовую панелью «Союз-GSM» C.Nord (GSM / Ethernet).
  • Сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU:
    •  перевод информационных сигналов от приборов интерфейса R3-Link адресной системы Рубеж в формат данных, используемых в протоколе Modbus RTU, и выдача этих данных в порт интерфейса RS-485. Данное сопряжение позволяет передавать состояния зон и исполнительных устройств адресной системы Рубеж во внешние системы сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU, а также принимать внешние команды от сторонних систем по протоколу Modbus RTU для управления устройствами системы Рубеж.
  • Организация шлюза между двумя разными интерфейсами R3-Link:
    • обеспечивается межинтерфейсный обмен командами по управлению сценариями работы приборов R3-Рубеж-2ОП и контроллеров R3-Рубеж-КАУ2, находящихся в разных интерфейсах R3-Link. Шлюз, осуществляя взаимно перекрестные связи между приборами двух разных интерфейсов R3-Link по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межинтерфейсных связей.

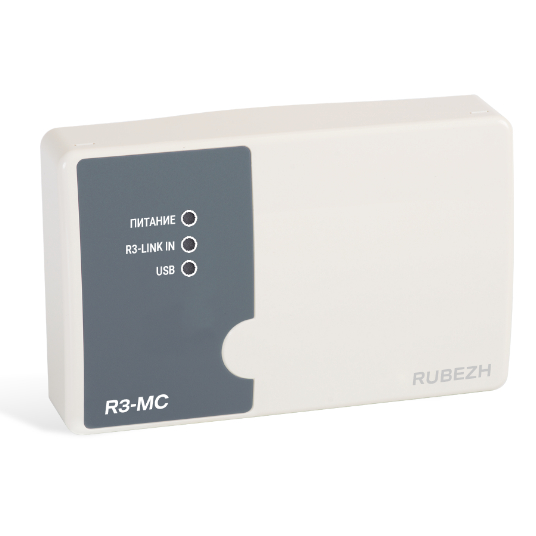

  • На лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля:
    • светодиодный индикатор ПИТАНИЕ, отображающий наличие питания на R3-МС;
    • светодиодный индикатор R3-LINK, отображающий обмен данными в канале R3-Link;
    • светодиодный индикатор USB, отображающий обмен данными с компьютером;
    • светодиодный индикатор RS-485, отображающий наличие обмена данными с внешними устройствами.

Технические характеристики:

Питание

от 10,2 до 14,4 В

или

от 20,4 до 28,8 В

или от USB ПК

Количество выходов для подключения интерфейсов:

R3-Link, с гальванической развязкой;

USB


1
1

Длина:
кабеля интерфейса R3-Link:
между соседними приборами, не более
всего интерфейса, не более
кабеля интерфейса USB



1000 м
10 км
2 м

Габаритные размеры модуля, не более

108х170х42 мм

Масса, не более

200 г

Рабочий диапазон температур

от 0 до плюс 40°С

Документация:
  1. Инструкция R3-МС
