HD401F-5M Комплект для передачи HDCVI/HDTVI/AHD/CVBS

Комплект для передачи HDCVI/HDTVI/AHD/CVBS и сигнала управления RS485(полудуплекс) по одномодовому оптоволокну на расстояние до 20км, по многомодовому до 2км. Технология кодирования видеосигнала без компрессии. Максимальное разрешение 5Mpix. Рабочие длины волн 1310нм/1550нм(WDM-одно волокно). Оптический разъём: FC. Передатчик: Вх.-BNC/Роз.5,5мм(DC5V)/ Клемм.колодка(RS485). Вых.-FC. Приёмник: Вх.-FC/Роз.5,5мм(DC5V). Вых: Вых.-BNC/Клемм.колодка(RS485). В комплекте БП DC5V(1А)-2шт. Размеры каждого устройства (ШxВxГ): 104.5x28.5x103.5мм.Вес устройства:0,4 кг.Рабочая температура: -40...+70°С.

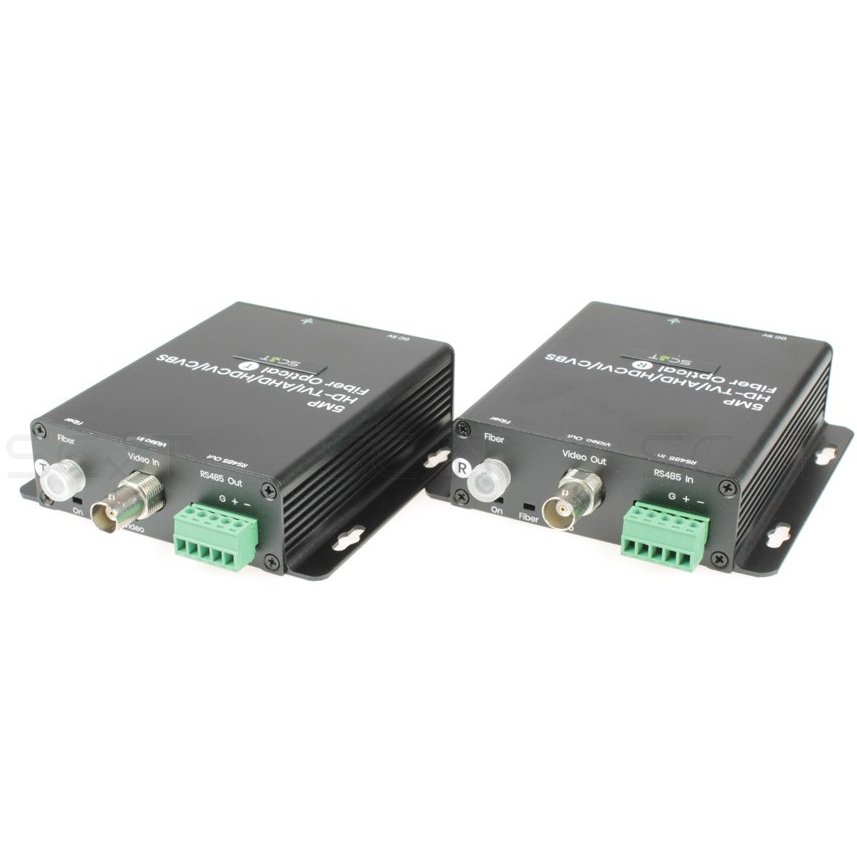

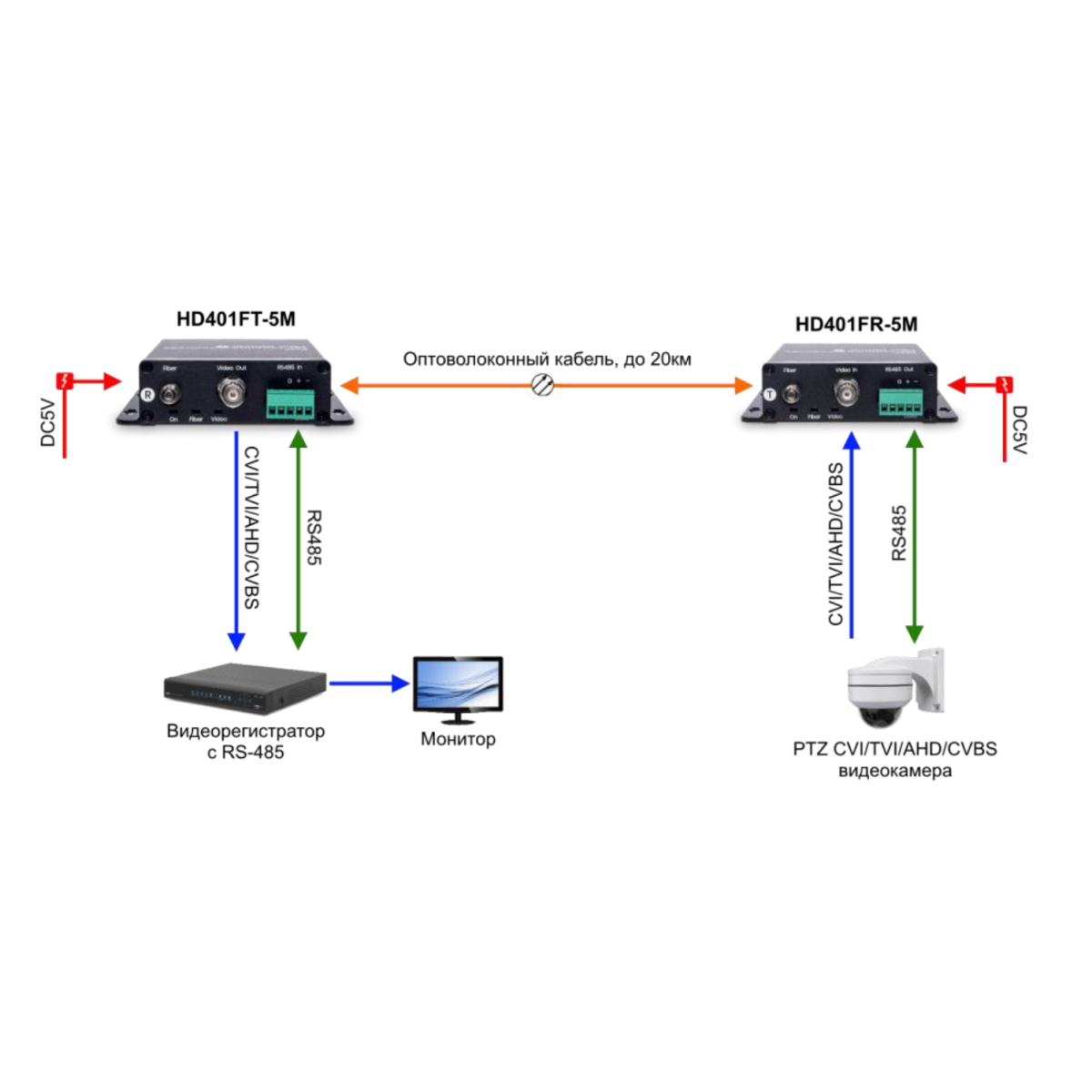

Назначение:  комплект из передатчика HD401FT-5M и приемника HD401FR-5M. Данный комплект предназначен для передачи видеосигнала HDCVI/HDTVI/AHD/CVBS и сигнала управления RS485 по одномодовому оптоволоконному кабелю на расстояние до 20км.

Основные особенности HD401F-5M:

• Максимальное поддерживаемое разрешение для видеосигнала -5Mpix (2560x1920).
• Устройства работают на 1310нм/1550нм длине волны (WDM) и используют разъем FC для подключения оптоволоконного кабеля.
• Для управления удаленно подключенной PTZ камерой используется интерфейс RS485 (полудуплекс).
• Конструктивно приемник и передатчик из комплекта HD401F-5M выполнены в надежных металлических корпусах с возможностью настенного крепления. Предусмотрена грозозащита устройств.
• Комплект  с успехом может быть использован в случаях, когда необходимо передать аналоговый видеосигнал высокой четкости с высоким разрешением (HDCVI/HDTVI/AHD) и сигнал управления RS485 на большое расстояние до 20км и защитить его от помех и наводок.

Технические характеристики:

• Тип устройства: Приёмники и передатчики по оптоволокну
• Назначение: Комплект (передатчик+ приемник)
• HD-сигналы : да
• CVBS: да
• Количество каналов видео: 1
• Питание внешних устройств: Нет
• Параметры питания: Нет
• RS485: да
• HDMI: Нет
• VGA: Нет
• Расстояние передачи (м.)(макс.): 20000
• Разрешение (макс.): 5 Mpix
• Полоса пропускания: НД
• Фильтр: Нет
• Грозозащита: Нет

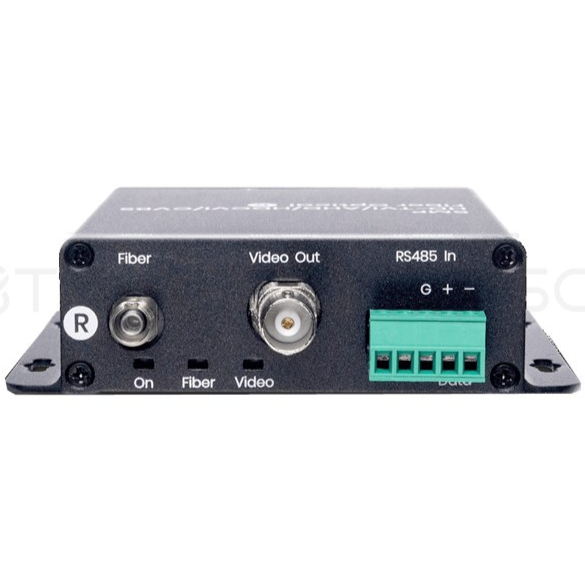

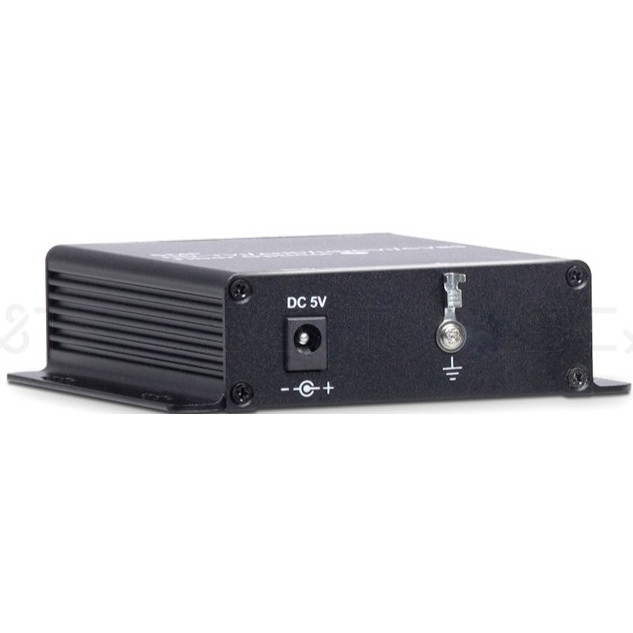

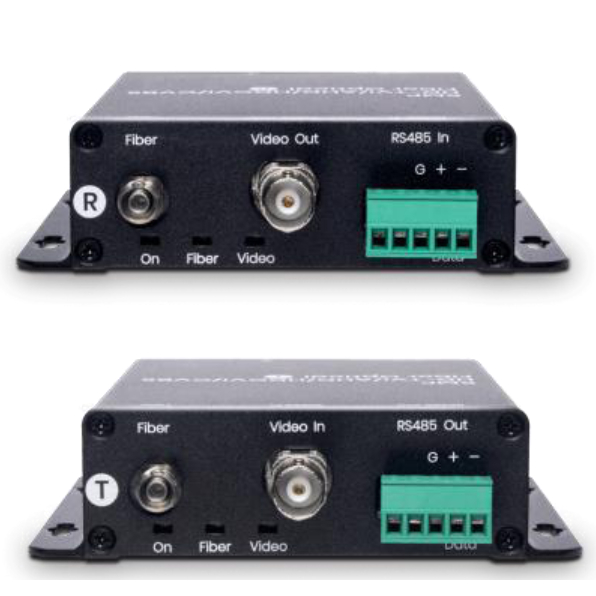

• Подключение: Входы HD401FT-5M: BNC x 1 Роз. 2.1х5.5мм х 1 Клемм.колодка (RS485) x 1 Выходы HD401FT-5M: FC x 1 Входы HD401FR-5M: Роз. 2.1х5.5мм х 1 FC x 1 Выходы HD401FR-5M: BNC x 1 Клемм.колодка (RS485) x 1
• Класс защиты: Нет
• Рекомендуемый кабель: Одномодовый одноволоконный 9/125мкм
• Размеры (ШхВхГ) (мм): 104.5x28.5x103.5
• Рабочая температура: -40...+70°C
• Дополнительно: Рабочая длина волны для передатчика(Tx/Rx): 1310/1550 нм, для приемника(Tx/Rx):1550/1310 нм. Поддержка RS-485(полудуплекс)
