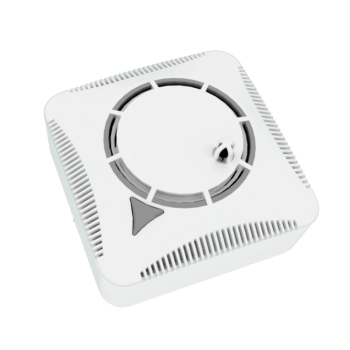

ИП 212/101-12K-A2R “ДОКА - СТ” Извещатель пожарный комбинированный

Извещатель пожарный комбинированный дымо-тепловой максимально-дифференциальный, 2-х проводный, класс теплового канала А2 с температурой срабатывания от 54°С до 70°С, 9…24В, деж.режим 0,065 мА, -30°…+55°С, индикация: Дежурный режим, Пожар, Неисправность, Запыление, Событие в памяти, контроль и компенсацию запыления

Основные особенности:

• автоматическое обнаружение дыма путем анализа оптической плотности среды в защищаемом помещении площадью до 85 м2;
• автоматическое обнаружение достижения температуры окружающей среды значения 54~70 °С;
• постоянное тестирование собственной работоспособности;
• контроль и компенсацию запыления измерительной камеры;
• световую индикацию своих состояний: "Дежурный режим", "Пожар", "Неисправность", "Запыление", "Событие в памяти";
• подтверждение указанных состояний для любого ППКП с помощью стандартных функций работы с двухпроводным шлейфом ("Норма", "Внимание и/или Пожар", "Неисправность / Обрыв шС") *;
• возможность быстрой идентификации неисправного извещателя по событиям на ППКП и световой индикации на данном извещателе и/или на ВУОС.

* - включается и отключается на каждом извещателе.

Анализ оптической плотности среды внутри измерительной камеры производится путем измерения уровня отраженного ИК излучения от поверхности частиц дыма и последующей цифровой обработки полученного сигнала. Анализ температуры окружающей среды производится путем измерения значения сопротивления терморезистора, расположенного внутри извещателя, с последующей цифровой обработкой полученных данных. Алгоритм ПО анализирует оцифрованные данные и оценивает уровень задымленности.

При отсутствии дыма в измерительной камере и нормальной температуре окружающей среды, извещатель, подключенный к ППКП, будет находиться в состоянии “Дежурный режим". При этом должны наблюдаться периодические однократные проблески светового индикатора красным цветом и отсутствие сигнала "Неисправность / Обрыв ШС" на ППКП.

При появлении дыма измерительной в камере извещателя и/или превышении температуры окружающей среды порогового значения, электронная схема формирует сигнал “Пожар" скачкообразным изменением тока потребления извещателя. В состоянии "Пожар" световой индикатор светится постоянно красным цветом (при подключении извещателя в ШС с постоянным током) или мигает (при подключении в знакопеременный ШС с частотой, определяемой ППКП). Выбор величины тока потребления извещателем в состоянии "Пожар" производится комбинацией перемычек с номерами 1 и 2 и не требует установки добавочного резистора. Извещатель остается в состоянии "Пожар" после окончания воздействия на него дыма. Возврат извещателя в "Дежурный режим" происходит при отключении питания на время более 2 с.

Извещатель имеет систему самотестирования работоспособности основных его узлов.

Извещатель непрерывно анализирует оптическую среду внутри измерительной камеры и производит компенсацию ее запыления. При превышении допустимого уровня запыления извещатель передает на пПкп 1 раз в сутки кратковременное извещение о запылении как "Неисправность / Обрыв ШС" путём разрыва ШС между контактами "3" и "4" на время 4 с и сохраняет световую индикацию состояния “Запыление" до тех пор, пока не будет произведена очистка измерительной камеры. При этом извещатель продолжает выполнять свои функции в отношении формирования и передачи сигнала "Пожар" После очистки измерительной камеры от пыли время перехода извещателя в "Де^рный режим" не более 1 минуты.

При диагностике остальных видов неисправности извещатель таким же способом передает на ППКП каждые сутки периодическое кратковременное извещение о неисправности как "Неисправность / Обрыв ШС" и сохраняет световую индикацию состояния “Неисправность" до тех пор, пока не будет произведен его ремонт.

Любые переходы извещателя в состояния "Пожар", "Неисправность" и "Запыление" фиксируются в памяти извещателя. Если случилось, что указанные состояния сбросились, то наличие события в памяти извещателя отображается его состоянием “Событие в памяти" с соответствующей индикацией. Данное состояние отличается от состояния "Дежурный режим" только индикацией. Для сброса в состояние "Дежурный режим" удерживайте кнопку "Тест" более 8 секунд.

При полной потере работоспособности любая индикация будет отсутствовать. При этом возможно увеличение сопротивления между контактами "3" и "4" извещателя до значений, соответствующих "Обрыву ШС".

Принудительное тестирование состояний "Пожар" и "Неисправность" производится при помощи кнопки "Тест".

Корпус извещателя выполнен из ударопрочного АБС-пластика и образует защитную оболочку.

В лицевой части корпуса конструктивно выполнена камера с отсеками для задержания пыли от попадания внутрь оптико-электронной системы, что позволяет применять его даже в промышленных условиях.

Извещатель экранирован от статического электричества и электромагнитных помех.

База служит для установки и подключения извещателя. Присоединение извещателя к базе осуществляется посредством разъемного соединения без применения специального инструмента.

Подключение извещателя к внешним цепям производится через мульти-разъем согласно схеме*. В извещателе предусмотрена электрическая защита от неправильного подключения.

Технические характеристики:
