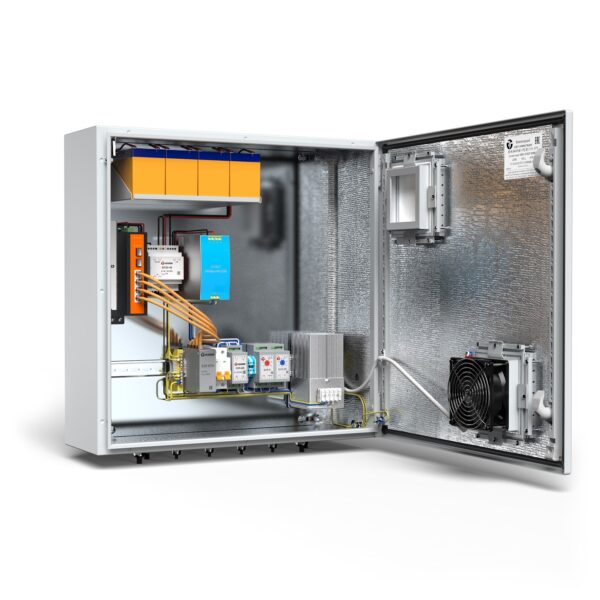

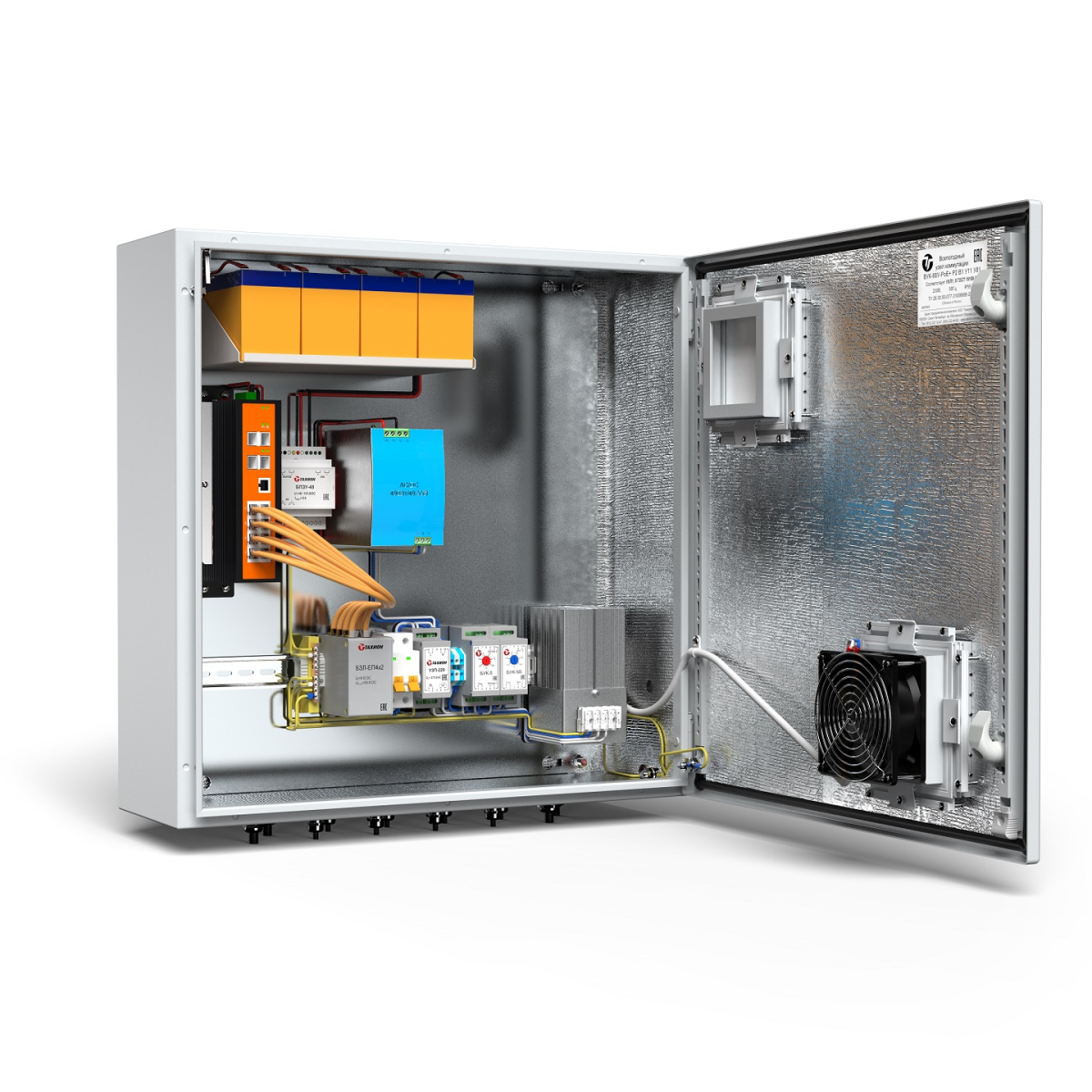

ВУК-68У-РоЕ+ Р2 В1 У11 У81 Всепогодный узел коммутации

Всепогодный узел коммутации для обеспечения работы от 1-й до 8-х IP-видеокамер с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети. Оборудован 8-портовым управляемым коммутатором с функцией Watchdog, AC/DC преобразователем 230/48-55V, 480Вт, устройством защиты электропитания УЗП-220, блоком защиты БЗЛ-ЕП4х2 для защиты от импульсных перенапряжений 8-и портов локальной сети Ethernet 10/100/1000 Base-TX и комплектом бесперебойного питания 48V под АКБ емкостью до 9А·ч. Бюджет РоЕ 300Вт. Мощность обогрева 195Вт. Мощность вентиляции 22Вт. Максимальная мощность тепловых потерь дополнительно устанавливаемой в изделие аппаратуры 50Вт. Максимальная потребляемая мощность 590Вт. Напряжение питания 230V ± 10% AC, 6А. Диапазон рабочих температур -50° +50°С. Степень защиты IP66. Габаритные размеры (без кабельных вводов) 600х600х210мм

Всепогодный узел коммутации ВУК-68У-PoE+ Р2 В1 У11 У81 предназначен для обеспечения работы от 1-го до 8-и оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования.

Узел оборудован:

• блоком управления климатом (БУК-5), предназначенным для управления обогревом;
• блоком управления климатом (БУК-5В), предназначенным для управления вентиляторной системой охлаждения;
• обогревателем термошкафов ОТШ-160, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• вентиляторной системой охлаждения (вентилятор ВТШ-70 и фильтр ФТШ-70), выполненной в вандалоустойчивых корпусах;
• устройством защиты электропитания УЗП-220, предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 230 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д);
• блоком защиты БЗЛ-ЕП4х2, предназначенным для защиты от импульсных перенапряжений 8-и портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE (IEEE 802.3af/at/bt);
• AC/DC преобразователем 230/48-55 В, 480 Вт;
• блоком переключения питания с зарядным устройством БПЗУ-48, предназначенным для создания системы бесперебойного питания с использованием внешнего источника питания 48 В DC и четырех подключенных последовательно 12 В аккумуляторных батарей (АКБ);
• кронштейном для установки АКБ (до 9 А·ч);
• тамперным контактом для сигнализации о несанкционированном доступе.

Узел выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Узел соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP55 по ГОСТ 14254.

Технические характеристики:
