Шкаф управления пожарный адресный
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

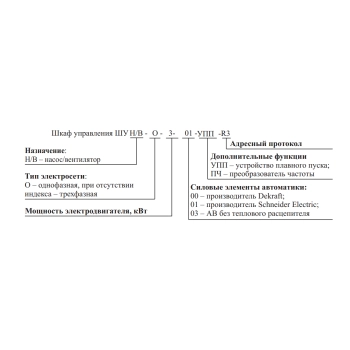

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
ШУН/В-R3 реализует следующие функции:
ШУН/В-R3 может находиться в следующих режимах управления:
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
Технические характеристики:
Параметр |
Значение |
Напряжение питания, В |
см. таблицу исполнений |
Ток потребления от АЛС, мА, не более |
0.21 |
Масса, не более |
см. таблицу исполнений |
Управление калорифером |
Нет |
Мощность подключаемого электродвигателя, кВт |
см. таблицу исполнений |
Собственная потребляемая мощность от сети, ВА, не более |
100 |
Степень защиты оболочки |
IР31 |
Тип системы заземления |
TN-C/ТN-S |
Размеры |
см. таблицу исполнений |
Средний срок службы, лет |
10 |
Диапазон рабочих температур, °С |
от -25 до +55 |
Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:
Мощность электродвигателя, кВт | Размеры корпуса, (ВхШхГ), мм | ||
ШУН/В-R3 | ШУН/В-О-R3 | Вес, кг | |
1,5 | 410×410×210 |
5,5 | |
3,0 | |||
5,5 | – | ||
7,5 | – | ||
11 | – | ||
15 | – | ||
18 | – | 510х410х250 | 17 |
22 | – | ||
30 | – | ||
37 | – | ||
45 | – | ||
55 | – | 810х660х270 | 45 |
75 | – | ||
90 | – | ||
110 | – |
