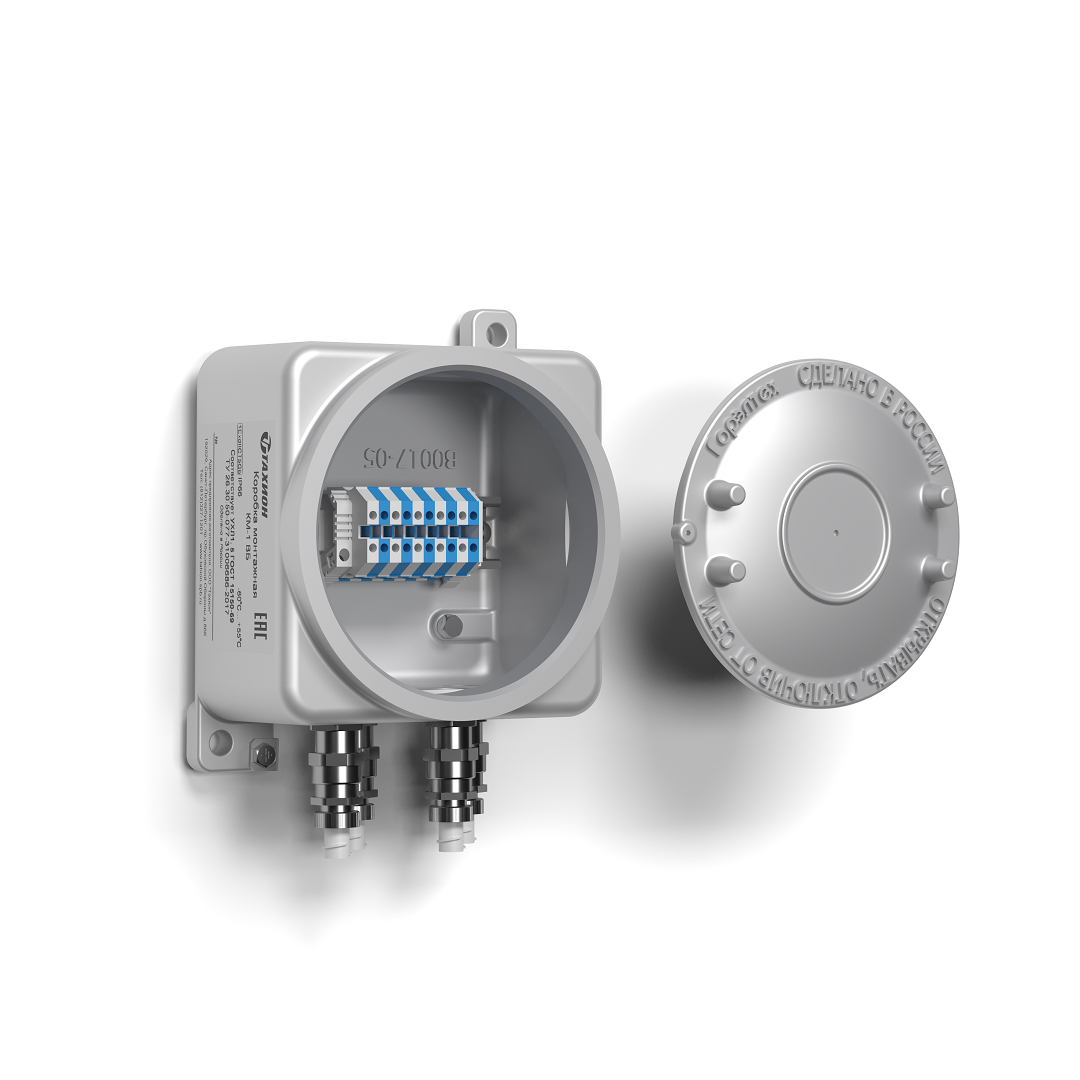

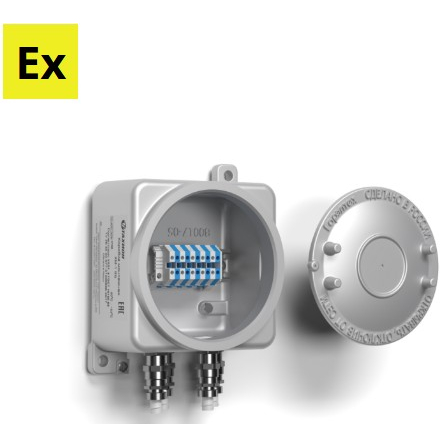

КМ-1 ВБ Коробка монтажная взрывозащищенная

Коробка монтажная во взрывозащищенном исполнении (оболочка). Класс взрывозащиты 1ExdIICT5Gb. Класс защиты IP66. В коробке установлены: 35 мм DIN-рейка, клеммная колодка из 10-и клемм проходных под провод сечением до 6 мм . Габариты 260х175х130мм. Диапазон рабочих температур от -60°С до +55°С.

Коробки монтажные серии КМ ВБ предназначены для коммутации цепей питания аппаратуры и других электрических цепей (КМ-1 ВБ) или для установки в них электроустановочных устройств (КМ-2 ВБ) и защиты их от воздействия окружающей среды.

Конструктивно КМ ВБ выполнены в корпусе из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению, RAL 7035). В коробки установлены 4 кабельных ввода (латунь никелированная).

Коробки монтажные КМ ВБ могут эксплуатироваться во взрывоопасных зонах 1 и 2 (при классификации по зональному принципу) или взрывоопасных зонах классов В-I, В-Iа, В-Iб, В-Iг, где возможно образование взрывоопасных газовых смесей категорий IIА, IIВ групп Т1-Т5 в соответствии с главой 7.3 «Правил устройства электроустановок».

КМ ВБ выпускаются по техническим условиям ТУ 26.30.50-077-31006686-2017.

Коробки соответствуют:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66 по ГОСТ 14254.

Описание коробок:
- в коробке КМ-1 ВБ  установлены: 35 мм DIN-рейка, клеммная колодка из 10-и клемм проходных под провод сечением до 6 мм².
- в коробке КМ-2 ВБ установлены: 35 мм DIN-рейка, клеммная колодка из 2-х клемм проходных под провод сечением до 6 мм². По отдельной заявке на DIN-рейку устанавливаются устройства защиты от импульсных перенапряжений, удлинители линий, блоки питания и др.

Технические характеристики:
